Ю.И. Александров - Боевые корабли мира на рубеже XX XXI веков. Часть I. Подводные лодки

Основные ТТХ

Водоизмещение, т:

- надводное…1640

- подводное…1900

Длина наибольшая, м…57,3

Ширина корпуса наибольшая, м…6,8

Осадка средняя, м…6,2

Архитектурно-конструктивный тип…однокорпусная

Глубина погружения, м…350

Автономность, сут…30

Экипаж, чел…30 (6 офицеров)

Энергетическая установка:

- тип…ДЭУ с полным

электродвижением

- число х мощность ДГ, кВт…3 х 970

- число х мощность (тип)

дизелей в составе ДГ л.с…3 х 1415

(MTU 12V396SE84)

- число х мощность ГЭД, л.с…1 х 3875

- число гребных валов…1

- количество групп АБ х число

элементов в группе…2x216

Скорость полного хода, уз:

- надводная…11

- подводная…20

Дальность плавания (при скорости, уз.), мили:

- надводная…8000 (8)

- экономическая подводная…400 (4)

Вооружение

Торпедное:

- число х калибр ТА, мм…6 х 533

- боезапас торпед и ракет…16

- тип ракет…ПКР UGM-84C

"Sub Harpoon" (США)

- тип торпед…DM2A3 (Германия)

Радиоэлектронное:

- тип АСБУ…ISUS90-1TCS

(ф. "STN/Atlas Elektronik")

- тип ГАК…CSU 90 (ф. "Atlas Elektronik")

с ГАС PRS-3, FAS-3 -тип РЛС…"Elta" (навигац.), СОРС

- тип системы электронного

противодействия…"Elbit Timnex" 4СН (V) 2

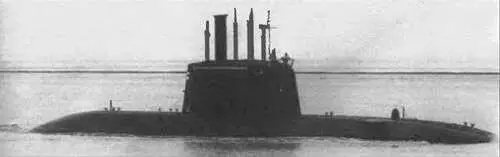

В соответствии с подписанным в 1994 г соглашением Германия обязались построить для израильских ВМС три ДПЛ. Строительство первых двух ПЛ осуществлялось в счет помощи, предоставленной Израилю правительством Германии в ходе военного конфликта в зоне Персидского залива в качестве компенсации за урон, понесенный Израилем от иракских ракетных обстрелов.

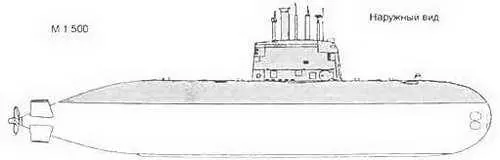

Проектирование ДПЛ типа Dolphin осуществлялось известной германской фирмой "Ingenieurkontor Lubeck".

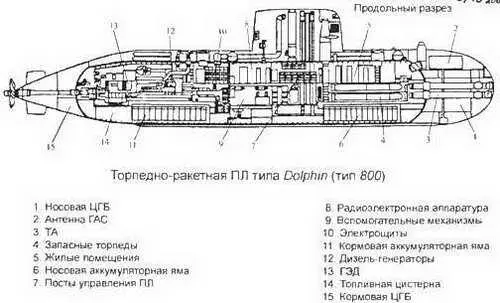

Согласно разработанному проекту IKL 800, ПЛ типа Dolphin по архитектуре и конструкции подобны экспортным германским ДПЛ типа 209, но отличаются от них по составу и характеристикам вооружения, энергоустановки и пр. На израильских ДПЛ предусмотрена установка шести ТА в два ряда в средней по высоте части носовой переборки ПК. Запасные торпеды расположены соосно с ТА. Помимо торпед, ПЛ вооружена ПКР "Sub-Harpoon". Наряду с ТА калибра 533 мм на ПЛ имеется четыре ТА калибра 650 мм, которые, вероятно, предназначены для транспортировки подводных средств движения десантников-легководолазов.

ПЛ оборудована современными радиоэлектронными средствами, в частности ГАК типа CSU 90 и др.

У ПЛ типа Dolphin увеличенная на 100 м, по сравнению с ДПЛ типа 209, глубина погружения.

Энергоустановка ПЛ включает три ДГ увеличенной примерно вдвое мощности вместо четырех ДГ на ПЛ типа 209, две группы АБ с удвоенным числом элементов и один ГЭД.

Строительство ДПЛ типа Dolphin осуществлялось германскими фирмами HDW (корпус и энергоустановка) и TNSW (насыщение), а также американской судоверфью "Ingals Shipbuilding" в рамках реализации программы продаж военной техники и имущества иностранным государствам ("Foreign Military Sales").

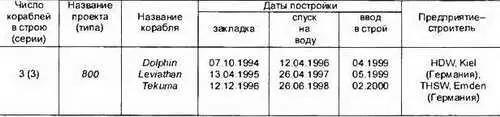

В составе израильских ВМС, введенные в строй в 1999-2000 гг., три ДПЛ типа Dolphin заменили такое же число ДПЛ типа Gal (тип 540) 1977 г постройки, которые были переданы ВМС Эквадора.

Основные ТТХ

Водоизмещение, т:

- надводное…1660

- подводное…1850

Длина наибольшая, м…64,4

Ширина корпуса наибольшая, м…6,5

Осадка средняя, м…6,0

Архитектурно-конструктивный тип…однокорпусная

Глубина погружения, м…260

Автономность, сут…60

Экипаж, чел…36-40 (8 офицеров)

Энергетическая установка:

- тип…ДЭУ с полным

электродвижением

- число х мощность ДГ, кВт…4 х 405

- число х мощность (тип)

дизелей в составе ДГ, л.с…4 х 600

(MTU 12V 493 AZ80 GA 31L)

- число х мощность ГЭД, л с…1 х 4600

- число гребных валов… 1

- число групп АБ х число

элементов в группе…4 х 132

Скорость полного хода, уз:

- надводная…11

- подводная…21-22

Дальность плавания (при скорости, уз.), мили:

- надводная…13000 (10)

- в режиме РДП…8000(8)

- экономическая подводная…400 (4-5)

Вооружение

Торпедное:

- число х калибр ТА, мм…8x533

- боезапас торпед…14

- тип торпед…AEG SUT Mod 1 (Германия)

- число мин, принимаемых в

навесные минные контейнеры…24*

Радиоэлектронное:

- тип СБУ…"Singer Librascope Mk 1"

- тип ГАК…CSU 83 в комплекте

с ГАС DUUX-5

- тип системы электронного

противодействия…"Argo Phoenix II" или

"Kolmorgen Sea Sentry",

- тип РЛС…"Thomson CSF Calipso"

(навигац.) и СОРС

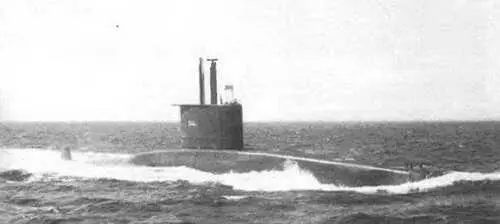

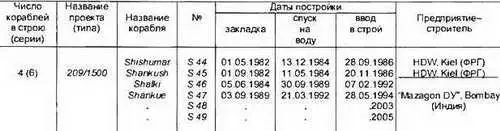

Строящиеся в настоящее время в Индии ДПЛ типа Shishumar являются первыми ПЛ, создаваемыми в этой стране. Проект ДПЛ был разработан в ФРГ Ingenieurkontor Lubeck. В соответствии с подписанным лицензионным договором две из намечавшихся шести ПЛ этого типа было построено в середине 80-х годов на германских верфях HDW в Киле. Последующие ПЛ - в Индии на верфях "Mazagon Dock Ltd" при поставках из Германии корпусных материалов, вооружения, механизмов и оборудования.

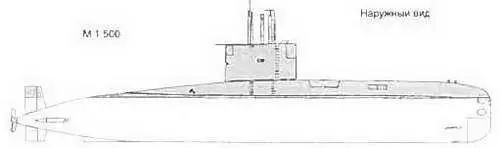

ДПЛ типа Shishumar является экспортной модификацией германских ПЛ типа 209 - тип 209/1500 с характерной для них однокорпусной конструкцией, энергоустановкой на полном электродвижении, вооружением в составе 8 носовых ТА и 14 торпед.

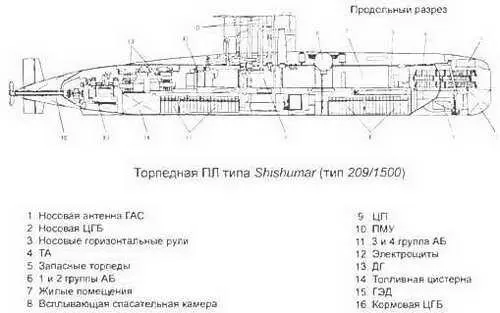

В отличие от ДПЛ типа 209 других модификаций индийские ПЛ типа 209/1500 имеют увеличенное водоизмещение, улучшенную мореходность и повышенную живучесть за счет установки прочной поперечной переборки, делящей ПК на две части (зоны). В носовой обитаемой части корпуса, в развитой надстройке предусмотрена установка всплывающей спасательной камеры на весь экипаж ПЛ, имеющей прочный сферической формы корпус и платформу из легковесного заполнителя для обеспечения плавучести всплывающей камеры.

Другими отличиями индийских ПЛ является увеличенная по числу элементов АБ и большая надводная дальность. ПЛ могут принимать мины взамен торпед, а возможно также в навесные минные контейнеры.

* Предположительно
