Ю.И. Александров - Боевые корабли мира на рубеже XX XXI веков. Часть I. Подводные лодки

Торпедная ПЛ U 24 (S 173)

Основные ТТХ

Водоизмещение, т:

- надводное…419

- подводное…455

Длина наибольшая, м…43,9-45,8

Ширина корпуса наибольшая, м…4,6

Осадка средняя, м…3,8

Архитектурно-конструктивный тип…однокорпусная

Глубина погружения оперативная, м… ок. 160

Автономность сут…

Экипаж, чел…22 (4 офицера)

Энергетическая установка:

- тип…ДЭУ с полным

электродвижением

- число х мощность ДГ, кВт…2 х 405

- число х мощность (тип)

дизелей в составе ДГ, л. с…2 х 600

(MTU 12V493 AZ)

- число х мощность ГЭД, л.с…1 х 1800

- число групп АБ…2

- число гребных валов…1

- тип движителя…малошумный ГВ

- число групп АБ…2

Скорость полного хода, уз:

- надводная…10

- подводная…17

Дальность плавания (при скорости хода, уз) мили:

- в режиме РДП…3950(4) -подводная…228(4) Вооружение

Торпедное:

- число х калибр ТА, мм..8x533

- боезапас торпед…8

- тип торпед…DM2A1 Seal

Радиоэлектронное.

- тип ГАК на U11…"STN Atlas Electronic" SRS 1Н

- GHG AN 5039 A1

- тип ГАК на U12:…DSOS-90 FTC

"STN Atlas Electronic" в составе: ГАС FAS-3-1 с бортовыми антеннами;

ГАС PRS-3-15 пассивного

определения дистанции; ГАС 5039 А1 - пассивная; ГАС Ferranti FMS 52 HF" ГЛС "STN Atlas Electronic" DSOS-21 DG с носовой антенной, ГАС с ГПБА

- тип РЛС… "Thomson CSF Calypso I" (поисковая),

"Thomson CSF DR-2000V" (COPC)

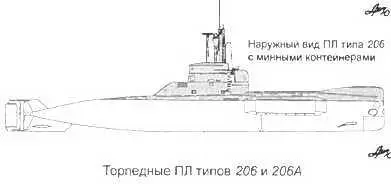

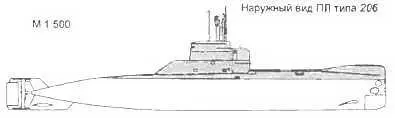

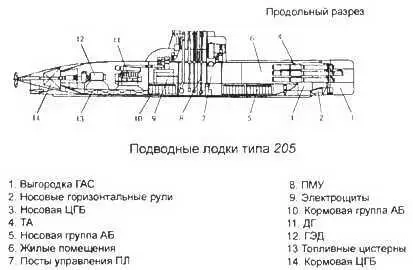

Построенные в 60-х годах ПЛ типа 205 являются торпедными ПЛ прибрежного типа, предназначенными для действий в Балтийском море. Это однокорпусные, с минимальными (11% от величины надводного водоизмещения) запасом плавучести ПЛ, с обтекаемой формой корпуса и штевневой носовой оконечностью с полными образованиями для размещения 8 ТА. Состав и основные характеристики ДЭУ с полным электродвижением в целом такие же как у ПЛ типа 206.

Вся серия ПЛ типа 205 насчитывала 12 ед. ПК этих ПЛ были изготовлены из немагнитной стали. Трещины в ПК заставили по сути заново построить первые две ПЛ серии U1 и 1)2 из обычной стали. Начиная с ПЛ U9 (1964 г.), ПЛ строили из немагнитной стали с улучшенными характеристиками. ПЛ U3 была сдана на слом в 1968 г., U4v\U8- в 1974 г., U5-B 1975 г., U6 и U7-B 1974 г., U2 - в 1992 г. ПЛ U9 и U10 были исключены из состава флота в 1993 г. При этом обе ПЛ были сохранены в качестве кораблей-музеев.

В настоящее время оставшиеся ПЛ как боевые уже не рассматриваются. ПЛ U11 {S190) используется в качестве корабля - цели для торпедных стрельб. На ПЛ установлены бульбообразные наделки в средней части корпуса (ПЛ проекта 205А). ПЛ U12 (S191) используется с 1992 г. в качестве корабля для отработки гидроакустического вооружения новых ПЛ типа 212. В носовой части надстройки ПЛ в специальной капсуле установлена лебёдка для постановки выборки ГПБА (ПЛ проекта 205В).

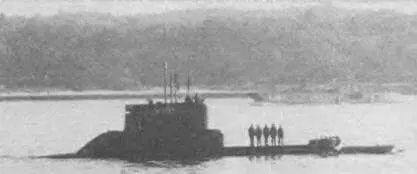

Торпедная ПЛ U2

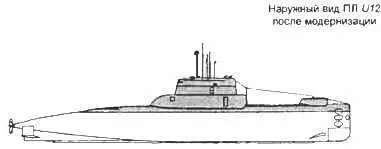

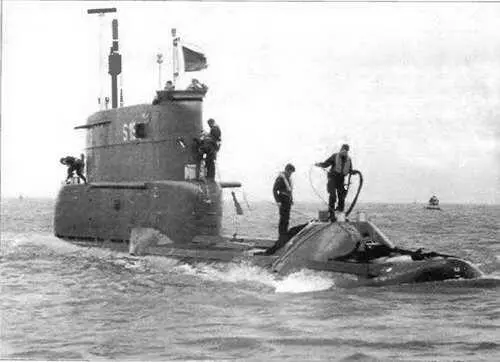

ПЛ U12 (S191) типа 205В, переоборудованная для испытаний ГАК CSU-90(DBOS - 90FTC)

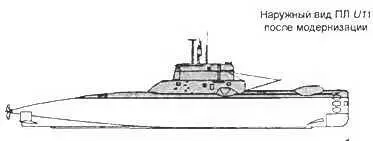

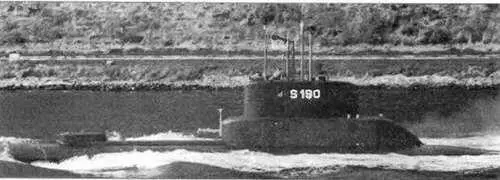

ПЛ - U11 (S190) типа 205А, используемая как корабль-цель

Основные ТТХ

Водоизмещение, т:

- надводное…1700

- подводное… 1980

Длина наибольшая, м…65.0

Ширина корпуса наибольшая, м…6,3

Осадка средняя, м…6,0

Архитектурно-конструктивный тип…однокорпусная

Глубина погружения, м…400

Автономность, сут…50

Экипаж, чвл…27 (5 офицеров)

Энергетическая установка:

- тип…комбинированная (ДЭУ + ЭХГ)

- число и мощность ГЭД…1

- число гребных валов…1

- число х мощность ЭХГ, кВт… 2 х 120

Скорость полного хода, уз:

- надводная…12

- подводная…20

Дальность плавания (при скорости, уз.), мили:

- надводная…8000 (8)

- экономическая подводная под АБ…420 (4)

- экономическая подводная под ЭХГ…1250 (4)

Вооружение

Ракетно-торпедное:

- число х калибр ТА, мм…8 х 533

- боезапас ракет и торпед… 16

- число пусковых установок ракет…4

- тип крылатых ракет…ПКР "Sub-

Harpoon" (США)

- тип торпед…DM2A4 (Германия)

Радиоэлектронное:

- тип АСБУ…ISUS 90 или "Kanaris"

- тип ГАК…DBQS-40

в составе ГАС: DSQS-21DG, FAC3-1, PRS 3-15, AN5039A1. FMS-52, TAS-3

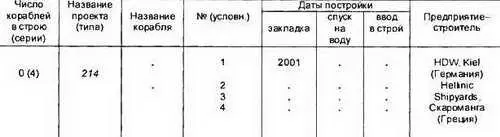

В составе греческих ВМС находится восемь ДПЛ германской постройки, четыре ПЛ типа Glavkos (тип 209/ 1100), вступившие в строй в 1971-1972 гг. и четыре ПЛ типа Poseidon (тип 209/1200), находящиеся в составе флота с 1979-1980 гг. В 1998 г. Греция объявила о намерении приобрести для своих ВМС еще три-четыре новейшие ПЛ типа 214, спроектированные в Германии на основе вооружения, механизмов и оборудования экспортных ДПЛ типа 209 и ПЛ типа 272 с комбинированной энергоустановкой (ДЭУ + ЭХГ), строящихся для германских ВМС.

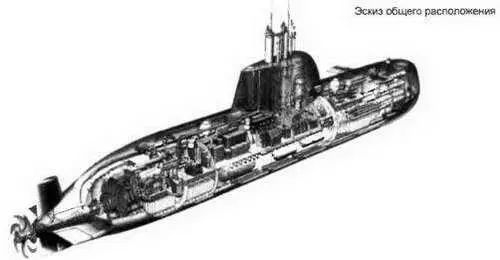

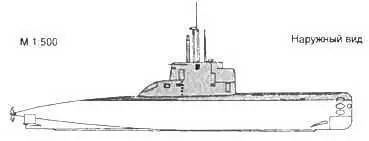

Экспортная океанская ПЛ типа 274, согласно проекту, будет иметь комбинированную ЭУ того же типа, что и ПЛ типа 272, и будет вооружена торпедным и ракетным вооружением. Помимо традиционных для германских ДПЛ восьми ТА, ПЛ типа 274 будет оснащена четырьмя ПУ для запуска ПКР "Sub-Harpoon". У новой ПЛ будет увеличенная до 400 м глубина погружения против 250 м у ДПЛ типа 209, дополнительно снижены уровни физических полей, установлено более совершенное РЭВ - АСБУ, ГАК и др. В архитектурно-конструктивном плане ПЛ типа 274 будут отличаться от германских ПЛ типа 272. Экспортные ПЛ будут полностью однокорпусными. Число ТА увеличено с шести до восьми, а запасных торпед - с 12 до 14. Компоновка торпедного вооружения на ПЛ типа 274 принята такой же как на экспортных ДПЛ типа 209. Цистерны хранения криогенного кислорода, расположенные в ПК, вместо цистерн в надстройке на ПЛ типа 272. Интерметаллидные емкости с водородом размещены вне ПК, в развитой килевой части ПЛ на большей части длины ПК.
