Ю.И. Александров - Боевые корабли мира на рубеже XX XXI веков. Часть I. Подводные лодки

- число гребных валов…1

- число групп АБ…2

Скорость полного хода, уз:

- надводная…12

- подводная…18

Дальность плавания (при скорости, уз.), мили: -в режиме РДП…5000(8)

- экономическая подводная…200 (4)

Вооружение

Торпедное.

- число х калибр ТА, мм…8 х 533

- боезапас торпед…8

- тип торпед… FFT Туре 61 (Швеция)

- тип СБУ.…"Terma TFCS"

- тип ГАК.…PSU83

(ф. "STN Atlas Elektronik, GmbH")

- тип РЛС…"Terma" (навигац.) и СОРС

- тип системы электронного

противодействия…"Racal Sea Lion"

- тип перископов…"Pilkington Optronics СКЗО",

"Svenner" (ф. "Pilkington Optronics", "Barr amp; Stround", Великобритания)

В 60-х годах, в ФРГ для ВМС Норвегии были построены девять ДПЛ типа Kobben (тип 207). Они были созданы на базе западногерманской ПЛ типа 205. Основным отличием этих кораблей от исходной ПЛ были: корпус ПЛ из ферромагнитной стали, увеличенная глубина погружения и приспособленность к использованию в Северных морях, омывающих Норвегию. Это повлекло за собой увеличение надводного водоизмещения примерно на 10%.

В 1986-1989 гг. три ПЛ типа Kobben были переданы ВМС Дании. При этом они были модернизированы с заменой РЭВ, механизмов и пр. и с увеличением длины корпусов ПЛ. Модернизация была осуществлена на верфи в Бергене (Норвегия). В настоящее время ДПЛ типа Tumleren (тип 207 Mod) находятся в составе датских ВМС.

Торпедная ПЛ типа Tumleren (тип 207 Mod)

Основные ТТХ

Водоизмещение, т:

- надводное…420

- подводное…450

Длина наибольшая, м…44,3

Ширина корпуса наибольшая, м…4,6

Осадка средняя, м…4,2

Архитектурно-конструктивный тип…однокорпусная

Экипаж, чел…24 (7 офицеров)

Энергетическая установка:

- тип…ДЭУ с полным

электродвижением

- число х мощность ДГ кВт…2 х 405

- число х мощность (тип)

дизелей в составе ДГ, л.с…2 х 600

(MTU 12V 493TY7)

- число х мощность ГЭД. л.с…1 х 1200

- число гребных валов…1

- число групп АБ…2

Скорость полного хода, уз:

- надводная…12

- подводная…17

Дальность плавания (при скорости, уз.), мили'

- надводная…4500 (5)

- экономическая подводная… 300(4)

Вооружение

Торпедное:

- число х калибр ТА, мм…8 х 533

- боезапас торпед…8

- тип торпед…FFV Туре 61,

Туре 41 (Швеция)

Радиоэлектронное

- тип СБУ…"Signal М8"

- тип ГАК…PSU83

("STN Atlas Elektronik, GmbH")

- тип РЛС…"Тепла" (навигац.) и СОРС

- тип системы электронного

противодействия… "Racal Sea Lion"

Две ДПЛ типа Narhvalen ВМС Дании, построенные в 1970 г. на верфях "Royal Dockyard" в Копенгагене по лицензионному соглашению Германии с Данией, являются модификацией германских ПЛ типа 205 постройки конца 60-х годов.

По архитектуре, конструкции и компоновке вооружения, механизмов и оборудования датские ПЛ идентичны исходной ПЛ и различаются составом торпедного вооружения (ДПЛ типа Narhvalen вооружены торпедами шведского производства) и частично радиоэлектронными средствами.

В период 1993-1995 гг. была проведена модернизация ПЛ Narhvalen, а в 1995-1998 гг. - ПЛ Nordkaperen, предусматривавшая установку на них улучшенных средств наблюдения и связи (ГАС, РЛС, перископов и др.).

* Сведения в таблице приведены по данным "Jane's Fighting Ships 1999-2000"

Основные ТТХ

Водоизмещение, т:

- надводное…1475

- подводное…1830

Длина наибольшая, м…76,6

Ширина наибольшая, м…6,7

Осадка средняя, м…4,9

Архитектурно-конструктивный тип…двухкорпусная

Глубина погружения, м…300

Экипаж, чел…54

Энергетическая установка:

- тип…ДЭУ

- число х мощность дизелей, л.с…2 х 2000

- число х мощность

главных ГЭД, л.с…2x1350

- число х мощность ЭД эх, л.с…2x50

- число гребных валов…2

- число групп АБ…2

Скорость полного хода, уз:

- надводная…15,2

- подводная…13,0

- в режиме РДП…10,0

Дальность плавания (при скорости хода, уз), мили:

- надводная…9000 (9)

Вооружение

Торпедно-ракетное:

- число х калибр

носовых ТА, мм…6 х 533

- число х калибр

кормовых ТА, мм…2 х 533

- боезапас торпед и ракет…14

- тип ракет…ПКР "Sub-Harpoon"

- тип торпед… Мк-37

- вид старта ПКР…подводный, из носовых ТА

- число мин. принимаемых

взамен торпед…28

Радиотехническое:

- тип СБУ…"Singer Librascope

Mk 2 Datalink"

- тип ГАК…CSU-83

- РЛС обнаружения надводных целей и СОРС

В 60-х годах в состав ВМС Египта входили ПЛ проекта 613 советской постройки. На их замену в 1966 г СССР поставил в Египет четыре ПЛ проекта 633 (№№ 831, 834, 837 и 840)

Китай, освоив производство ПЛ проекта 633 по документации, переданной СССР, стал их строить не только для собственных ВМС, но и на экспорт. В Египет были поставлены шесть ПЛ типа Romeo {Туре 033)* (№№ 843, 846, 849, 852, 855, 858). В целом эти ПЛ не отличались от ПЛ, построенных для ВМС Китая и от советских торпедных ПЛ проекта 633. (см. раздел "Торпедные ПЛ Китая").

В 1988 г. ВМС Египта подписал контракт с фирмой "Tacoma Shipbuilding", предусматривающий модернизацию четырех последних ПЛ китайского производства с оснащением их ракетным и торпедным оружием - американскими ПКР "Sub-Harpoon" и торпедами Мк37**. Однако Конгресс США запретил поставки этого оружия в Египет, вследствие чего работы по модернизации египетских ПЛ начались только после отмены этого решения в 1992 г. В ходе работ переделке подверглось торпедное вооружение - ТА, система управления стрельбой и пр. Кроме того, с целью обеспечения целеуказания ПКР "Sub-Harpoon" на ПЛ был установлен новый, современный ГАК типа CSU-83, которыми оснащены экспортные ДПЛ типа 209 германской постройки. В 1994 г. первой была модернизирована ПЛ №855, а в 1996 г. - остальные три ПЛ.

Вооружение египетских ДПЛ ракетным оружием с существенно большей дальностью стрельбы, чем у торпед повысило боевые возможности этих ПЛ при действиях против современных быстроходных транспортных судов, а также против БНК.

* По иностранной классификации

** Остальные две ПЛ были выведены из состава флота

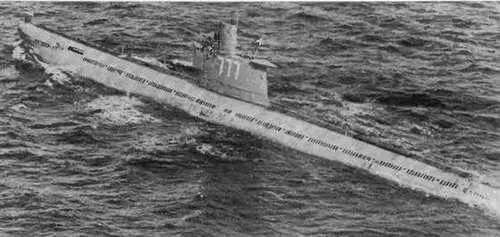

Торпедная ПЛ типа 033 до модернизации

Торпедная ПЛ типа 033 после модернизации
