Ю.И. Александров - Боевые корабли мира на рубеже XX XXI веков. Часть I. Подводные лодки

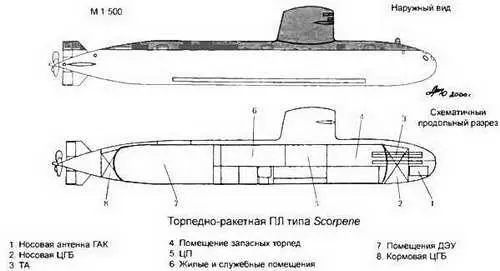

Торпедно-ракетные ПЛ типа Scorpene

Основные ТТХ

Водоизмещение, т:

- надводное…1425

- подводное…1565

Длина корпуса наибольшая, м…61,7

Ширина наибольшая, м…6,2

Запас плавучести, %…10 Архитектурно-конструктивный тип… однокорпусная

Глубина погружения оперативная, м…350

Автономность, сут…50

Экипаж, чел…31

Энергетическая установка:

- тип…ДЭУ с полным

электродвижением

- число дизель-генераторов…2

- тип и мощность дизелей

в составе ДГ, л.с…2x1500

- число х мощность ГЭД, л. с…1x3800

- число гребных валов…1

Скорость полного хода, уз:

- надводная…12

- подводная…20

Дальность плавания (при скорости хода, уз.), мили: -надводная…6500 (8)

- экономическая подводная…550 (4)

Вооружение

Ракетно-торпедное

- число х калибр ТА, мм…6x533

- общее число торпед и ракет…18

- тип ракет…ПКР SM 39 "ЕхосеT- тип торпед… двухцелевые ECAN F17

Радиоэлектронное:

- тип АСБУ…SUBTICS

- тип ГАК…TSM 2233 с

комплектом до шести ГАС с различными типами антенн

- тип системы электронного

противодействия…"ArgosAR90"

- тип навигационной РЛС… "Kelvin Hughes"

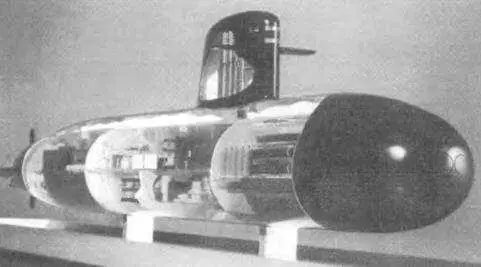

Первое представление проектных документов по проекту Scorpene имело место в 1990 г. на 12 Морском салоне в Le Bourget. Было представлено три проекта, различие между которыми заключалось в типе ГЭУ:

- СМ 2000 - с традиционной ДЭУ,

- AM 2000 - с комбинированной ДЭУ и вспомогательной анаэробной ЭУ для подводного хода.

- NM2000-cA3y.

В последующие годы в ходе совместных работ управлением кораблестроения ВМС Франции (DCN) и испанской фирмой "Empresa Nacional Bazan" был выполнен рабочий проект ПЛ типа СМ 2000. В 1993 г. между странами был заключен лицензионный договор на строительство четырех ПЛ по этому проекту на испанской верфи. Строительство головной ПЛ предполагалось начать в 1999 г. и ввести ее в строй в 2003 г.

После некоторого периода эксплуатации часть ПЛ или вся серия могут быть модернизированы по проекту AM 2000 с добавлением анаэробной ЭУ типа MESMA. (Подробнее см. в разделе ПЛ ВМС Чили).

Основные ТТХ

Водоизмещение, т:

- надводное…1490

- подводное…1740

Длина наибольшая, м…67,6

Ширина корпуса наибольшая, м… 6,8

Осадка средняя, м…5,4

Запас плавучести, %…17

Архитектурно-конструктивный тип…двухкорпусная

Глубина погружения, м

рабочая/оперативная…300

Автономность, сутки…45

Экипаж, чел…54 (6 офицеров)

Энергетическая установка:

- тип…ДЭУ с полным

электродвижением

- число х мощность ДГ, кВт…2x1250

- число х мощность (тип)

дизелей в составе ДГ л.с…2 х 1800, "SEMT-Pielstick" 16PA4V185VG

- ЧИСЛО X мощность

главного ГЭД, л.с… 1 х 4600

- число х мощность ЭД эх. л.с…1 х 32

- число групп АБ х число

элементов в группе…2 х 160

- число гребных валов…1

Скорость полного хода, уз:

- надводная…12

- подводная…20

Дальность плавания (при скорости, уз.), мили:

- в режиме РДП…8500 (9)

- экономическая подводная…350 (3,5)

Вооружение

Торпедное:

- число х калибр ТА, мм…4 х 533

- боезапас торпед…20

- тип торпед…ECAN L5 Mod 3

и ECAN F17 Mod2

- число мин, принимаемых

взамен торпед…19

(при сохранении 9 торпед)

Радиоэлектронное:

- тип СУО.…DLA2ATFCS

- тип ГАС…"Thomson Sintra DSUV22"

(носовая антенна), DUUA 2А/2В (гидролокатор), DUUX 2 или DUUX 5 (с разнесенными бортовыми антеннами), ГАС с ГПБА "Solarsub" или "Thomson Marconi Narama" (только для ПЛ Mistral)

- система электронного

противодействия…THORN EMI/lnisel Manta Е,

- тип РЛС…"Thomson-CSF DRUA 33С",

(поисковая и СОРС)

- тип перископов…ф. "Sopelem St5" (атаки)

и Mr 41J (поиска)

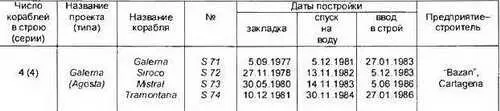

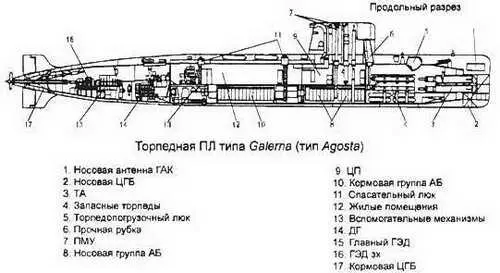

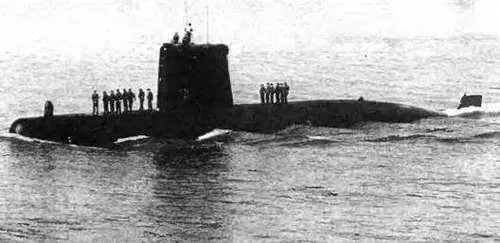

ПЛ построены на испанской верфи по французскому проекту ДПЛ типа Agosta в соответствии с лицензионным договором, заключенным между двумя странами. Более подробно о конструкции ДПЛ типа Agosta (см. ДПЛ типа Agosta ВМС Франции)

Три ПЛ прошли модернизацию: Galerna - в 1993-94 г., Siroco - в 1995 г. и Tramontane - в 1997 г. В объем работ вошли: замена АБ, установка новых систем управления торпедной стрельбой, радиоэлектронного противодействия, перископов с ИК системами обнаружения. Планы по установки ГАС с ГПБА DSUV-62 осуществлены не были, но на S73 Mistral прошли сравнительные испытания ГАС с ГПБА "Solarsub" и "Thomson-Marconi Narama".

Торпедная ПЛ Galerna

Основные ТТХ

Водоизмещение, т:

- надводное…893

- подводное…1043

Длина наибольшая, м…57,8

Ширина корпуса наибольшая, м…6,8

Осадка средняя, м…4,6

Запас плавучести, %…ок. 17

Архитектурно-конструктивный тип…полутора корпусная

Глубина погружения оперативная, м…300

Автономность, сут…30

Экипаж, чел…47 (6 офицеров)

Энергетическая установка:

- тип установки…ДЭУ с полным

электродвижением

- число и мощность ДГ, кВт…2 х 850

- тип х мощность (тип) дизелей

в составе ДГ. л.с…2 х 1225 (SEMT-Pielstick 12PA4V185)

- число х мощность ГЭД л. с..2 х 1300 / 800*

- число групп АБ х число

элементов в группе…2 х 80

Запас топлива, т…90

Скорость полного хода, уз:

- надводная…13,2

- подводная…15,5

- в режиме РДП…10

Дальность плавания (при скорости хода, уз), мили:

- надводная…2710(12,5)

или 10000 (7)

- в режиме РДП…3000 (10)

или 4300 (7,5)

- подводная…300(3)

Вооружение Торпедное:

- число х калибр носовых

ТА в ПК, мм…8x550

- число х калибр

забортных ТА, мм…4x550

- боезапас торпед, ед…12

- тип торпед…ECAN L5 Mod3/4,

ECAN F17Mod2

- число мин, принимаемых

взамен торпед…12

Радиоэлектронное: -тип системы

управления оружием…DLT-3A

- тип ГАС:…"Thomson Sintra ШПС DSUV-2"

"Thomson Sintra ГЛС DUUA-2A", система контроля собственных шумов.

- тип РЛС…"Thomson Sintra CSF DRUA31

CSF DRUA 33А" (поисковые), "Thorn EMI Manta" (COPC)

Навигационные системы (состав)…система

радионавигации DECCA и "Loran", 2 эхолота, гидрокомпас, лаг, автопрокладчик

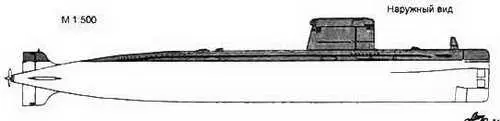

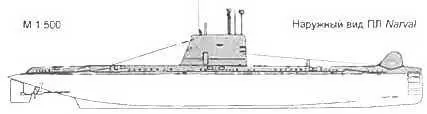

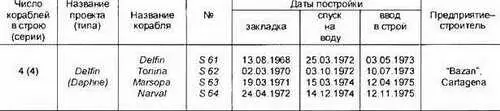

Французский проект ДПЛ типа Daphne. Испанские ПЛ построены по французской лицензии при активном участии французских специалистов и с французским комплектующим оборудованием. Первые две ПЛ были заказаны 26.12.1966 г., вторые - в марте 1976 г. ПЛ неоднократно модернизировались. С 1983 г. производилась модернизация гидроакустического вооружения ГЛС DUUA-1 была заменена на DUUA-2A. Были усовершенствованы системы управления огнем (СУО) и обслуживания торпед, ТА лейнированы под калибр 533 мм. В 1993 г были усовершенствованы системы РЭП. С 1994 г., начиная с ПЛ S 63 Marsopa, СУО была приспособлена для стрельбы торпедами F17, управляемыми по проводам.
