Семен Федосеев - Оружие современной пехоты. Иллюстрированный справочник Часть II

Смена ствола должна производиться при стрельбе короткими очередями с темпом около 200-250 выстр./мин после отстрела 150 патронов или трех лент по 50 патронов в каждой. Смена ствола производится быстро и весьма проста. Пулемет взводится, а фиксатор ствола, находящийся с правой стороны кожуха ствола, откидывается вперед. Казенник ствола выдвигается наружу, и ствол вынимается движением назад. Новый ствол вставляется дульной частью через фиксатор в кожух, казенник ставится сквозным поперечным отверстием вертикально, фиксатор закрывается.

MG3 устанавливается на складном треножном станке, при этом он может использоваться с перископическим прицелом - прием, также идущий от Второй мировой войны.

Модификации MG3A1 и A3 представляют собой танковые пулеметы и имеют те же отличия, что и MG1A4.

MG42/59 и MG3 состоят на вооружении армий ФРГ, Австрии, Австралии (только танковые), Бирмы, Гвинеи-Бисау, Дании, Ирана, Испании, Италии, Кабо-Верде, Мавритании, Мозамбика, Нигерии, Норвегии, Пакистана, Португалии, Сау довской Аравии, Судана, Того, Турции, Чили. MG1A2 с тяжелым затвором выпускались по лицензии в Италии и Австрии (MG74), MG3 - в Греции, Италии, Турции. С начала 50-х годов копии MG42 выпускались в Югославии (под обозначением М53) и в Швейцарии (MG51). Кроме того, немало «родных» MG42 оказалось в странах «третьего мира» - после Второй мировой войны как СССР, так и США со своими союзниками передавали трофейное вооружение «дружественным» режимам и партизанам. Характеристики Патрон7,62x51 НАТО Масса оружия с сошками - 11,05 кг Длина оружия - 1225 мм; без приклада 1097 мм Длина ствола - 565 мм Начальная скорость пули - 820 м/с Темп стрельбы - 1200-1300 выстр./мин Прицельная дальность стрельбы - с сошки 800 м; со станка 2200 м

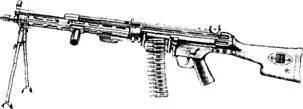

В рамках семейства оружия на основе винтовки G3 фирма «Хеклер унд Кох» создала большую серию пулеметов единой конструкции. Они не нашли себе применения в ФРГ, но имели определенный успех на внешнем рынке. Первой и базовой моделью стал пулемет НК21, созданный для вооружения отделений, уже имеющих винтовки G3. Выпуск его прекращен.

Схема работы пулемета НК21 основана на отдаче полусвободного затвора. Однако пулемет получил сменный ствол с рукояткой для смены ствола и удержания пулемета. Питание - ленточное. Система питания работает следующим образом. Если разборная лента имеет наконечник, то он проходит через лоток подавателя слева направо и втягивается до тех пор, пока первый патрон не достигнет фиксатора. Поскольку затвор проходит над лентой, открытая сторона ее звеньев должна быть обращена вверх. Если лента не имеет наконечника, оружие сначала взводится. Защелка механизма подачи отжимается, и механизм сдвигается влево. Первый патрон помещается в звездочку подавателя, которая поворачивается вправо до запирания. После этого механизм подавателя должен быть поставлен на место. Спуск рукоятки перезаряжания подает первый патрон из ленты в патронник.

При необходимости механизм ленточной подачи может сниматься и заменяться на переходник для магазина, который вставляется в ствольную коробку и удерживается в ней двумя защелками. Приспособление дает возможность использовать магазин на 20 патронов или пластиковый двухбарабанный магазин на 80 патронов, напоминающий старый магазин пулемета MG34.

Пулемет может вести стрельбу в режиме одиночного или непрерывного огня. Переводчик режимов находится над пистолетной рукояткой, а ударно-спусковой механизм подобен используемому в винтовке G3- Введено устройство крепления на треножном станке. Пулемет состоит на вооружении армий Португалии, некоторых стран Африки и Юго-Восточной Азии.

Пулемет НК21А1 создан на базе НК21. Главное отличие заключается в отказе от использования магазинов. Питание этого оружия только ленточное. Подающий механизм модернизирован - он может откидываться вниз для заправки ленты, что упрощает и ускоряет эту операцию. Эти пулеметы состоят на вооружении армий Португалии, Мексики, Греции и других стран.

Пулеметы НК21Е (7,62-мм) и НК23Е (5,5б-мм) представляют собой последнюю доработку пулемета НК21А1, созданную на основе опыта эксплуатации этого оружия. Ряд технических усовершенствований, примененных в этих пулеметах, привел к повышению эффективности и долговечности оружия: на 94 мм увеличена длина ствольной коробки; увеличена длина ствола и прицельной линии; уменьшена длина отката подвижных частей автоматики. Установлены приспособления для стрельбы фиксированными очередями по три выстрела, съемный зимний спусковой крючок со спусковой скобой, улучшенная рукоятка быстросъемного ствола. Используется новый прицел с установками от 100 до 1200 м (НК21Е) или 100-1000 м (НК23Е) с возможностью регулировки по дальности и направлению и введения поправок на боковой ветер. Другие новшества включают специальные приспособления, понижающие шум работы затвора, комплект принадлежностей для чистки оружия, помещенный в пистолетную рукоятку; ствол для автоматической стрельбы холостыми патронами, «зимний спуск» для стрельбы в рукавицах.

На пулемете НК21Е ствол удлинен до 560 мм. Система подачи ленты в приемник модифицирована так, что теперь лента подается в два этапа, работа системы питания стала плавнее, с меньшей нагрузкой на приемник и саму ленту. Когда затвор движется вперед, патрон извлекается из ленты. При движении затвора назад, во время второго этапа, завершается подача патрона на линию досылания.

Оба пулемета обеспечиваются сошками с тремя фиксированными установками по высоте и способностью поворачиваться по горизонтали на 30° в каждую сторону. Могут устанавливаться на треножном станке модели 1102 и других станках «Хеклер унд Кох». Среди прочих экспортных был разработан также вариант под советский патрон 7,62x39-

Ствол НК21 утяжелен незначительно и плохо выдерживает интенсивную стрельбу. НК21 производился по лицензии в Португалии, в Италии «Франчи» выпускала на основе НК23Е свой ручной пулемет LF/23E с полигональной нарезкой ствола.

Характеристики НК21Е (НК23Е)

Патрон - 7,62x51 (5,56x45)

Масса пулемета с сошкой - 9,3 кг (8,75 кг)

Длина оружия - 1140 мм (1030 мм)

Длина ствола - 560 мм (450 мм)

Нарезы 4 (правосторонние), шаг 305 мм (178 мм)

Темп стрельбы - 800 выстр./мин (750 выстр./мин)

Начальная скорость пули - 840 м/с (950 м/с)

Ручные пулеметы НК11 и НК11А1 представляют собой версии пулемета НК21А1 с питанием от стандартного коробчатого магазина.

7,62-мм пулемет НК12 имеет питание от коробчатого магазина на 30 патронов, 5,56-мм НК13 практически не отличается от винтовки НКЗЗ- Их работа аналогична. Основное различие - в более тяжелом быстросъемном стволе, необходимом для выполнения задач ручного пулемета. Питание осуществляется от магазинов на 25 и 40 патронов от НК33. К НК12 и НК13 разработаны также двухбарабанные магазины на 100 патронов.
