На пулемете могут устанавливаться сошки под передней частью ствольной накладки или в центре, непосредственно перед гнездом магазина. Имеется переводчик огня, рычаг которого размещается с левой стороны ствольной коробки над пистолетной рукояткой. Действие ударно-спускового механизма аналогично винтовке НК33

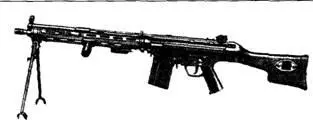

Ручной пулемет НК11 с магазинным питанием

Ручной пулемет НК13 с дисковым магазинам

-

Пулеметы НК11Е и НК13Е сочетают в себе все технические усовершенствования единых пулеметов «Хеклер унд Кох›› НК21Е и НК23Е, включая режим стрельбы очередями по три выстрела, прицел барабанного типа, переднюю рукоятку. Оба пулемета используют магазинное питание, однако при замене затвора и переходника магазина на другой затвор с приспособлением для ленточной подачи патронов могут использовать ленточное питание.

Пулемет НК11Е, подобно НК11А1, использует магазин на 20 патронов винтовки G3 и барабанный магазин на 50 патронов. Пулемет НК13Е использует магазины на 20 и 30 патронов винтовки G41.

Пулеметы «Хеклер унд Кох» поставлялись в ряд стран Азии и Южной Америки, став, таким образом, «оружием третьего мира». Правда, небольшое количество закупили также бундесвер ФРГ и армия Швеции. Модель НК11 состоит на вооружении армии Греции, где производится по лицензии (модель ЕНК11А1). В 1980-е годы лицензионное производство пулеметов серии НК поставила британская «Ройал Смолл Армз» в Энфилде для поставок на экспорт-, так, 7,62- мм НК21А1 она выпускала для Кении, Нигерии, Судана. Шри- Ланки, 5,56-мм НК23Е - для ОАЭ.

Пулеметы НК13 используются в основном в азиатских странах

Характеристики НК11Е (НК13Е)

Патрон - 7,62x51 (5,56x45)

Масса пулемета - 8,15 кг (8 кг)

Масса ствола - 1,7 кг (1,6 кг)

Длина оружия - 1030 мм

Длина ствола - 450 мм

Нарезы - 4 нареза, шаг 305 мм (178 мм)

Темп стрельбы - 800 выстр./мин (750 выстр./мин)

Начальная скорость пули - 800 м/с (950 м/с)

Модель SIG 710 производилась «Швейцарише Индустриал Гезельшафт» из штампованных деталей. И хотя к настоящему моменту выпуск давно прекращен, этот пулемет числится среди лучших образцов.

Он относится к немногочисленной семье единых пулеметов с полусвободным затвором. При выстреле пороховые газы прижимают гильзу к зеркалу затвора. Газы также прорываются к зеркалу затвора по продольным канавкам патронника. Затвор состоит из трех основных частей: боевой личинки с роликами, остова с втулкой, на который опираются ролики и муфты, охватывающей всю тыльную часть затвора. В момент выстрела ролики в боевой личинке входят под давлением втулки в пазы в корпусе ствольной коробки. Втулка, в свою очередь, толкается муфтой.

После выстрела боевая личинка затвора начинает двигаться назад. Это движение передается на остов через ролики, которые, перемещаясь, воздействуют на наклонную часть втулки затвора и муфту. Инерция остова затвора, включая муфту, и противодействие пружины оказывают сопротивление этому движению. Остов затвора при движении назад проходит большее расстояние, чем боевая личинка, из-за формы втулки и, следовательно, ускоряется относительно него. Когда ролики отходят от корпуса, весь затвор откатывается под действием остаточного давления газов.

При сжатии возвратно-боевой пружины до предела затвор упирается в демпфер и начинает двигаться обратно, находясь в разделенном состоянии, так как ролики удерживаются направляющими втулки. Когда патрон дослан, ролики располагаются напротив пазов в ствольной коробке. Остов затвора продолжает движение под действием возвратно-боевой пружины. Втулка проходит между роликами, заталкивая их в пазы и тем самым обеспечивая себе дальнейшее продвижение до контакта со свободно плавающим ударником, который накалывает капсюль.

Муфта играет в этом механизме уникальную роль. Когда капсюль накалывается, остов затвора доходит до упора, в то время как муфта имеет еще 5 мм свободного хода. Ее кинетическая энергия при этом расходуется на две цели. Во-первых, необходимо предотвратить отскок затвора от пенька ствола в момент воспламенения порохового заряда и, во-вторых, обеспечить запирание, пока давление газов в патроннике не снизится до безопасного уровня.

Благодаря тому что шептало поднимается только после выстрела, боевой взвод затвора взаимодействует со всей поверхностью шептала. Это препятствует износу взвода и шептала, что присуще другим пулеметам, у которых шептало всегда поднято. Данный механизм успешно предохраняет от повреждения боевой взвод и шептало, но, если пружина разобщителя ослаблена, возникает опасность случайного выстрела, несмотря на то, что переводчик будет стоять в позиции «SAFE».

Предохранитель имеет поперечный стержень, удерживающий шептало. Так как носик шептала находится внизу, пока разобщитель не провернется, оружие необходимо взвести перед постановкой на предохранитель. Для этого надо отвести рукоятку перезаряжания немного на себя и отпустить ее, затем включить предохранитель.

Питание - от рассыпной или нерассыпной металлической ленты.

Устройство затвора пулемета SIG 710: 1 - патронник с канавками Ревелли, 2 - боевая личинка затвора, 3 - ударник, 4 - ролики, 5 - боевые упоры, б - втулка с наковальней, ~] - ствольная коробка, 8 - муфта затвора, 9 - остов затвора

Ствол просто и быстро заменяется с помощью защелки, расположенной с правой стороны рукоятки, которая предохраняет от ожогов даже при замене раскаленного ствола. Выпускалось несколько серий пулемета:

- в пулеметах типа 710-1 смена ствола производилась по типу германского MG 42;

- 710-2 имели рукоятку для переноски и смены ствола;

- основная модель 710-3 представляла собой модернизацию 710-1 с небольшими изменениями и более широким использованием пластмасс.

Мушка в виде плоской пластины ставится на крепление типа «ласточкин хвост». Прицел - откидной рамочный, на наклонной плоскости, градуирован на 100-2000 м через каждые 100 м. Может ставиться оптический телескопический прицел кратностью 2,5х.

Высокая надежность работы обеспечивается свойственным SIG высоким качеством отделки. SIG 710-3 находится на вооружении сухопутных войск Бельгии и Брунея, поставлялся в Латинскую Америку, в частности жандармерии Чили. Характеристики Патрон - 7,62x51 Масса оружия - 9,25 кг
