Семен Федосеев - Оружие современной пехоты. Иллюстрированный справочник Часть II

Станковый автоматический гранатомет АГС-30

Ударно-спусковой механизм в сборе крепится на левой стенке ствольной коробки, допускает только непрерывный огонь с переменным темпом. Ударный механизм - курковый. При движении вперед разобщитель затвора взводит цилиндрический, горизонтально перемещающийся курок (иногда называемый ударником). При спуске курок движется назад и своим передним выступом бьет по рычагу бойка, размещенного в затворе. Спуск осуществляется поворотом шептала через спусковую планку спускового рычага, смонтированного в виде широкой клавиши на затыльнике гранатомета. Флажковый предохранитель запирает шептало курка. Внутри курка расположен механизм регулирования темпа стрельбы гидравлического типа (еще один «авиационный» элемент, впрочем, достаточно надежно работающий и в пехотном оружии). Регулируя скорость перетекания керосина из одной части полости курка в другую через наклонные отверстия неподвижного поршня, можно управлять скоростью движения курка. Таким образом изменяется продолжительность цикла автоматики. Ручка регулирования темпа стрельбы имеет флажок, занимающий два фиксированных положения. В верхнем ее положении обеспечивается максимальный темп 350-400 выстр./мин, в нижнем - минимальный (50-100 выстр./мин). Для управления АГС-17 служат две откидные горизонтальные рукоятки. Клавиша спускового рычага расположена между ними.

Питание - от металлической звеньевой ленты с открытым звеном. Коробка с лентой крепится на правой стенке ствольной коробки. Механизм подачи включает рычаг подачи с роликом и подпружиненный подаватель. При откате затвора за счет взаимодействия ролика рычага подачи и криволинейного паза затвора рычаг подачи поворачивается, подаватель подает очередной выстрел к окну ствольной коробки, клинья съемника ствольной коробки отделяют выстрел от ленты. При движении затвора вперед досылатель поднимается копирами ствольной коробки и захватывает выстрел за шляпку гильзы. Затем, снижаясь, досылает выстрел в патронник. При откате досылатель освобождает гильзу, затвор своим гребнем поворачивает отражатель, установленный на оси в корпусе приемника, и отражатель выбрасывает гильзу из ствольной коробки вниз.

С левой стороны на АГС-17 крепится на кронштейне оптический прицел ПАГ-17. Сетка прицела позволяет вести стрельбу прямой наводкой на дальность до 700 м (на гранатометах ранних выпусков - до 550 м). Для стрельбы на большие дальности используются механизм углов возвышения и боковой уровень. Горизонтальная наводка - с помощью угломера.

Огонь ведется с треножного складного станка САГ-17. Тело гранатомета крепится в люльке станка. Станок имеет секторные механизмы горизонтального и вертикального наведения, гильзоотражатель, механизм точного горизонтирования, на ногах - сошники. В походном положении сложенный станок переносится вторым номером расчета. В бою гранатомет переносится на станке за ноги и ремни. АГ-17 используется также для вооружения бронемашин и вертолетов.

В Афганистане, Чечне, Дагестане и ряде других конфликтов АГС-17 «Пламя» зарекомендовал себя эффективным и надежным оружием поддержки пехоты. Он отличается сравнительно простой конструкцией, достаточной кучностью и точностью стрельбы. Возможность ведения навесного огня позволяет брать на себя функции миномета на резкопересеченной местности. Однако, по мнению военных заказчиков, необходимо увеличить прицельную дальность и в 2-2,5 раза повысить общую эффективность огня. Таким требованиям отвечают, скажем, представленные КБ приборостроения 30-мм станковый ТКБ-722К и АГС-30.

АГС-17 состоит на вооружении армий России, бывших республик СССР КНР, Афганистана и Анголы, Чада, Кубы, Ирана, Мозамбика, Никарагуа, Польши.

Выстрелы типа 30x20 производятся также в Китае, в Болгарии.

Характеристики

Калибр - 30 мм

Выстрел - ВОГ-17 (ВОГ-17М)

Масса гранатомета без ленты - 18 кг

Масса гранатомета с лентой на станке - 44,5 кг

Масса снаряженной ленты на 29 выстрелов - 14,5 кг

Начальная скорость гранаты - 185 м/с

Дульная энергия - 4791 дж

Темп стрельбы - регулируемый, от 50-100 до 400 выстр./мин Максимальная дальность стрельбы - 1730 м Минимальная дальность навесной стрельбы - 1000 м Наибольшая высота траектории - 905 м Дальность прямого выстрела по цели высотой 2м - 250 м Емкость ленты - 30 выстрелов Расчет - 2 человека

После снятия в середине Великой Отечественной войны с вооружения РККА гранатомета («мортирки») Дьяконова в СССР винтовочные гранатометы не использовались на протяжении более тридцати лет. Еще в 1965 г. в Центральном конструкторско-исследовательском бюро спортивного и охотничьего оружия (ЦКИБ СОО, г. Тула) началась разработка подствольного гранатомета ТКБ-048 «Искра» под кумулятивно-осколочный выстрел ОКГ-40, однако эта тема была вскоре прикрыта. Однако после сообщений о применении американского 40-мм ХМ 148 во Вьетнаме началась проработка варианта гранатомета под осколочный выстрел. В 1972 г. было выдано соответствующее задание. В том же ЦКИБ СОО эту работу вел В.Н. Телеш. Результатом стало принятие на вооружение в 1978 г. однозарядного гранатомета ГП-25 «Костер», предназначенного для использования в комплексе с автоматами АКМ, АКМС, АК-74 и АКС-74. Однако массовые поставки гранатометов в войска начались только в 1980 г. - этого потребовал опыт первых месяцев боев в Афганистане. Производство гранатомета наладил ТОЗ. ГП- 25 (индекс изделия 6Г15) имеет простое и несколько необычное для современного оружия устройство, поскольку относится к дульно-зарядным нарезным системам. Рассмотрим сначала устройство выстрела.

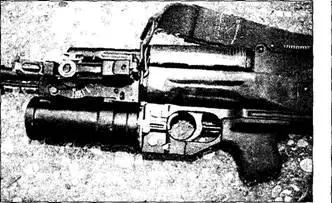

Подствольный гранатомет ГП-25 «Костер»

Осколочный выстрел ВОГ-25 (ГНПП «Прибор») объединяет в себе гранату и метательный заряд в гильзе. Калиберная 40-мм граната вставляется в ствол без усилия. В средней части граната имеет поясок с 12 ведущими выступами, которые входят в нарезы и в процессе выстрела придают гранате вращение. Некоторый прорыв пороховых газов, происходящий при таком устройстве, допустим для короткоствольного оружия с небольшой начальной скоростью снаряда, при небольшом метательном заряде и с длиной ствола, почти равной длине выстрела. Остроумно решена в ВОГ-25 и задача удаления стреляной гильзы - гильза жестко соединена с гранатой. При небольшом весе гильзы это не сказывается отрицательно на баллистике гранаты. Для метания использована «двухкамерная» схема. Начальный импульс движения граната получает при попадании газов метательного заряда через 10 отверстий в дне гильзы в заднюю камеру малого объема, а догорание заряда происходит во время движения гранаты вдоль ствола, когда ее хвостовая часть уже открыла заднюю камеру в сторону ствола. Взрыватель мгновенного действия унифицирован с 30-мм выстрелой ВОГ-17. Картонная сетка с внутренней стороны корпуса способствует равномерному дроблению его на осколки. Радиус сплошного поражения осколками при падении гранаты вертикально достигает 10 м. Для безопасности взрыватель взводится только на расстоянии 10-40 м от дульного среза гранатомета. На случай отказа взрывателя, падения в воду или вязкий грунт граната имеет самоликвидатор, срабатывающий через 14 секунд после выстрела.
