Питание гранатомета - ленточное, металлическая лента содержит 24 или 32 выстрела, укладывается в приемник с левой или с правой стороны. Направление подачи ленты изменяется без использования инструментов. Это позволяет крепить оружие на различные установки.

Основной вариант установки - треножный станок. Прицелы - механический секторный и оптический панорамный однократного увеличения - устанавливаются на приливе крышки приемника. В бою один номер расчета переносит гранатомет, второй - станок, оптический прицел и коробку с боеприпасами.

Гранатомет LAG40 состоит на вооружении армий Испании и Португалии. Характеристики Калибр - 40 мм Масса оружия - 34 кг Масса станка - 22 кг

Масса коробки с лентой на 24 выстрела - 12 кг

Длина оружия - 996 мм

Длина ствола - 415 мм

Нарезы - 18 (правосторонние), шаг 1219 мм

Начальная скорость гранаты - 240 м/с

Эффективная дальность стрельбы - 1500 м

Максимальная дальность стрельбы - 2200 м

Темп стрельбы - 215 выстр./мин

Расчет - 2 человека

Этот автоматический гранатомет оригинальной китайской разработки уникален по ряду показателей. Он создан под уникальный 35-мм боеприпас, который больше нигде в мире не применяется. По дизайну он напоминает единый пулемет (большинство автоматических гранатометов выполнены по типу станковых пулеметов) и получился легче, чем российский 30-мм АГС-17, хотя калибр боеприпасов у него крупнее.

Система автоматики работает за счет отдачи ствола с коротким ходом. Необычно длинный для гранатомета ствол заканчивается компенсатором, препятствующим уводу ствола вверх при стрельбе очередями. Длинный ствол обеспечивает настильную траекторию, поэтому из гранатомета возможна стрельба прямой наводкой по бронированным целям.

Питание осуществляется из барабанного магазина на 12 выстрелов или коробчатого на 6 или 9 выстрелов. Номенклатура выстрелов включает: осколочную гранату, содержащую 400 готовых убойных элементов, с радиусом сплошного поражения 10 м, кумулятивную гранату с бронепробиваемостью 80 мм катаной гомогенной стальной брони.

Наличие деревянного приклада и сошек позволяет использовать гранатомет с закрепленных под стволом складных сошек Однако основным считается вариант его применения на треножном станке.

Гранатомет поставлялся только Народно-освободительной армии Китая. Под индексом W87 он представлялся на внешний рынок.

Характеристики Калибр - 35 мм Масса оружия - 12 кг Масса станка - 8 кг Масса гранаты - 270 г Начальная скорость гранаты - 170 м/с Дальность стрельбы - 1500 м максимальная, 600 м эффективная

Темп стрельбы - 400 выстр./мин Емкость магазина - 6,9,12 выстрелов Расчет - 2 человека

Разработка автоматического 40,8-мм пехотного гранатомета с различными установками велась в СССР еще в 1932- 1939 гг. в КБ Я.Г. Таубина, однако большого интереса не вызвала и была окончательно закрыта после того, как Таубин был репрессирован. Принявший руководство ОКБ-16 А.Э. Нудельман не смог тогда продолжить разработку этой темы и вернулся к ней тридцать лет спустя. В 1971 г. созданный в КБТМ Нудельмана 30-мм станковый автоматический гранатомет был принят на вооружение под обозначением АГ-17 (в станковом варианте - АТС-17). Гранатомет создавался как противопехотное оружие, поражающее живую силу противника осколочными боеприпасами настильным и навесным огнем.

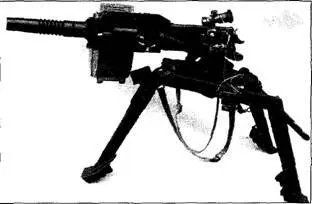

Автоматический станковый гранатомет АТС-17

Гранатомет рассчитан под выстрел ВОГ-17 или ВОГ-17М (30x20) с осколочной гранатой. Головным разработчиком выстрелов было КБ «Прибор». Граната имеет осколочную рубашку с полуготовыми элементами в виде пружины из насеченной проволоки, разрывной заряд массой 36 г, головной взрыватель ударного действия. Взрыватель взводится на удалении 10-30 м от дульного среза ствола. Радиус сплошного поражения осколками - 7 м. Масса выстрела - 350 г, гранаты - 280 г. Выстрел ВОГ-17М имеет взрыватель с самоликвидатором, выставленным на 25 с, масса выстрела - 348 г, гранаты - 275 г, заряда ВВ - 34 г, приведенная площадь поражения - 70 м 2 . Позднее был разработан выстрел ВОГ-ЗО, дающий при тех же габаритах и массе в 1.5 раза большую, чем у ВОГ-17М, площадь поражения.

Автоматика гранатомета действует за счет отдачи массивного свободного затвора. Применить простую схему автоматики позволили сравнительно невысокое давление газов и малая длина ствола. Быстросъемный нарезной ствол гранатомета крепится в ствольной коробке замыкателем с чекой. Ближе к казенной части ствола выполнено оребрение для увеличения поверхности охлаждения. На более поздней модификации введен утолщенный тяжелый ствол с кольцевыми проточками, играющими ту же роль, что и оребрение.

Разрез выстрела ВОГ-17 (30x20): 1 - выстрел. 2 - детонатор, 3 - парафиновая прослойка, 4 ~ разрывной заряд, 5 - осколочная рубашка, 6 - корпус, 7 - ведущий поясок, 8 - гильза, 9 - капсюль-воспламенитель

Затвор гранатомета прямоугольной формы. В его передней части смонтированы вертикально перемещающийся до- сылатель, иа верхней плоскости - гребень для приведения в действие механизма извлечения стреляной гильзы, зацеп и криволинейный паз. Внутри затвора находится гидравлический тормоз отката, несколько увеличивающий продолжительность цикла автоматики, что повышает кучность стрельбы.

Гидротормоз состоит из цилиндра, в который заливается керосин, штока с поршнем и фланцем на свободном конце уплотнителя, препятствующего вытеканию рабочей жидкости. Цилиндр имеет четыре окна переменного сечения, поршень - четыре отверстия для перетекания керосина. Гидротормоз приводится в действие с помощью фланца штока: при откате затвора он упирается в затыльник гранатомета, а при движении вперед - в упоры ствольной коробки. Две возвратные пружины симметрично размещены в канале затвора.

Смонтированный в крышке ствольной коробки тросовый механизм перезаряжания несет «родовые черты» КБ, специализировавшегося на авиационном вооружении. Механизм включает обойму, цепляющую зацеп затвора и трос с Т-образной рукояткой, перекинутый через ролик обоймы. При вытягивании троса за рукоятку он оттягивает обойму, а вместе с ней и затвор, назад. При стрельбе механизм перезаряжания неподвижен.

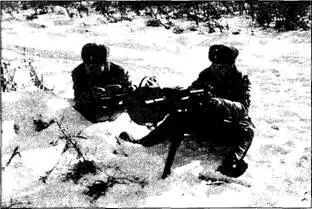

Автоматический станковый гранатомет АТС-17 на позиции
