Семен Федосеев - Оружие современной пехоты. Иллюстрированный справочник Часть II

Масса ствола - 2,5 кг (тяжелый ствол); 2,04 кг (стандартный ствол)

Длина оружия - 1143 мм Длина ствола - 559 мм

Прицельные приспособления - мушка; откидной рамочный прицел

Начальная скорость пули - 790 м/с Темп стрельбы - 800-950 выстр./мин Дальность эффективного огня - 800 м (с сошек), 2200 м (со станка)

Масса станка - 10,3 кг

В период действия международного эмбарго на поставку вооружения и военных материалов режиму апартеида ЮАР вынуждена была развивать собственную военную промышленность (с помощью, кстати, стран, признавших режим эмбарго), что позволило запускать в производство собственные образцы оружия. Одним из результатов такого развития стал пулемет SS-77, который вошел в тройку лучших в мире образцов этого класса наряду с русским ПК и бельгийским FN MAG. Аббревиатура SS обозначает двух основных разработчиков системы - ведущих инженеров компании «Армскор» Смита и Серджи.

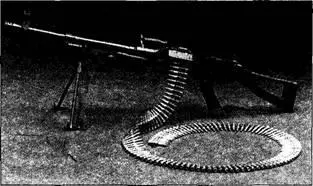

Единый пулемет SS-77 на сошках

Хотя пулемет создавался как ручной, был выбран патрон 7,62x51 для повышения мощности пулеметного огня, играющего особую роль в операция Сил обороны Южной Африки.

Пулемет поступил на вооружение СВ ЮАР в 1986 г. (имеет также армейское обозначение L9), выпускается «Литтон Инжиниринг Воркс».

Он имеет вполне обычную конструкцию, автоматика действует на принципе отвода части пороховых газов. Ствол быс- тросъемный, устанавливаются сошки и съемный приклад. Конструкция ствола, система автоматики и запирания ствола выполнены по типу старого советского пулемета СГМ (станковый Горюнова модернизированный). Запирание осуществляется перекосом тыльной части затвора и зацеплением его боевых упоров с опорной поверхностью ствольной коробки. Имеется пламегаситель-компенсатор.

Газовый регулятор, имеющий три положения, увеличивает подачу газа для преодоления загрязнения, а также регулирует темп стрельбы. При выстреле газовый поршень, расположенный под стволом, отводит затворную раму назад. Длинный ход деталей автоматики и двойная возвратно-боевая пружина позволяют погасить значительную часть энергии отдачи и смягчить как работу самой автоматики, так и действие отдачи и уменьшить ее влияние на меткость стрельбы.

В спусковом механизме использовано двойное шептало для предотвращения самопроизвольного выстрела из-за износа шептала или боевого взвода - обычного для оружия, стреляющего с заднего шептала. Если спусковой крючок нажат, затворная рама с затвором под действием возвратно-боевой пружины движется вперед, по пути захватывая из звена ленты очередной патрон и досылая его в патронник. Стержень на затворной раме двигается в фигурном вырезе затвора и поворачивает его заднюю часть, ставя боевые упоры против опорной поверхности ствольной коробки.

Стержень на верхней тыльной стороне затворной рамы сцепляется с рычагом подачи патронной ленты. Благодаря форме рычага он поворачивается вокруг своей оси таким образом, что передняя часть посредством пальцев подавателя перемещает патрон наполовину вперед, а при возвратном движении продвигает его на оставшееся расстояние, после чего затвор досылает патрон в патронник.

Флажок предохранителя расположен перед спусковой скобой, при включении запирает шептало, крючок и затвор в переднем либо заднем положении. Такой способ позволяет маневрировать на поле боя с заряженным оружием, не боясь ударов и падений пулемета.

Питание - от рассыпной звенчатой ленты с левой подачей. Коробка с лентой на 100 патронов крепится на пулемет в варианте ручного, для ведения более интенсивного огня служит лента на 200 патронов. Окна приемника и выброса стреляных гильз прикрыты подпружиненными крышками. Прицел - секторный. Для удобства применения из машин пулемет имеет складной приклад. Складная сошка крепится на газоотводной трубке. Пулемет может ставиться на треножный станок пулемета М1919А4, состоявшего на вооружении в ЮАР. В таком варианте он может снабжаться оптическим прицелом Н-019, допускающим непрямую наводку (хотя от такой наводки пулеметов в большинстве армий отказались еще во Вторую мировую войну). SS-77 используется также в качестве танкового и авиационного. Имеется, кроме того, «специфически местная» спаренная полевая установка со щитом.

Ствол может быть снят нажатием на фиксатор и вращением ствола на 90 градусов до разъединения его резьбовой муфты со ствольной коробкой.

Облегченный вариант пулемета под патрон 5,56x45 получил название «Mini SS» и предназначается для использования в качестве ручного в пехотном отделении. Масса уменьшена до 7,6 кг, длина составляет 1000 мм. Ствол длиной 513 мм сообщает пуле начальную скорость 980 м/с. Газовый регулятор позволяет варьировать темп стрельбы в пределах 700-850 выстр./мин.

Характеристики Патрон - 7,62x51 Масса оружия - 9,60 кг

Длина оружия - 943 мм (со сложенным прикладом); 1155 мм (с откинутым прикладом) Длина ствола - 550 мм Нарезы - 4 нареза; шаг 305 мм Темп стрельбы - 600-900 выстр./мин, регулируемый Начальная скорость пули - 840 м/с

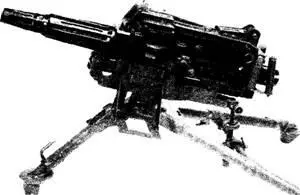

Автоматический гранатомет LAG40 «Санта-Барбара»

Оружие разработано испанской фирмой «Санта-Барбара» по заказу сухопутных войск. Заказчик выдвинул требование снизить темп стрельбы с целью повышения кучности стрельбы и управляемости - а значит, и боевой эффективности - гранатомета.

Автоматика работает за счет отдачи ствола с длинным ходом. Под действием отдачи сцепленные ствол и затвор проходят вместе около 150 мм, после чего происходит отпирание, затвор встает на задержку, а ствол возвращается вперед. Благодаря такому решению отпирание канала ствола происходит достаточно поздно, чтобы граната успела по кинуть сравнительно короткий ствол и давление в патроннике упало, позволяя свободно извлечь стреляную гильзу. Ствол, придя в крайнее переднее положение, освобождает затворную задержку, затвор движется вперед, подхватывает очередной выстрел, досылает его в патронник. После запирания канала ствола освобождается взведенный ударник, происходит следующий выстрел. В сочетании с буфером в задней части короба система автоматики смягчает действие отдачи, что позволило сравнительно облегчить само оружие. Как только ствол освобождает гильзу, она удаляется за пределы оружия.

Ствол имеет поперечное оребрение и закрыт кожухом. Спереди кожух переходит в пламегаситель. Рукоятка взведения расположена справа.
