Конструкция основных опор шасси – одностоечная, с симметричной вилкой и двухтормозным колесом, убирающимся в полете назад в мотогондолу. Колеса размером 1100x425 с колодочными гидравлическими тормозами, с 51-й серии (для завода N№166 с 3-й серии) на шасси устанавливаются колеса арочного типа 1100x395. Уборка и выпуск шасси производятся от гидравлической системы.
Конструктивно узел хвостового колеса включает в себя: стойку с вилкой- ,рамочный подкос, амортизатор, гидроподъемник,складывающийся подкос и колесо. Колесо 470x210, с 51-й серии (для завода №166 с 6-го самолета 2-й серии) устанавливается усиленное колесо 530x230.
На самолете установлены два двигателя АШ-82ФН со степенью редукции 9/16. Двигатель АШ-82ФН является 14- цилиндровым звездообразным двухрядным четырехтактным двигателем воздушного охлаждения с двухскоростным нагнетателем, планетарным редуктором и аппаратурой для непосредственного вспрыска топлива в цилиндры двигателя. Моторная установка состоит из двигателя, моторной рамы, выхлопного коллектора, капота, всасывающего патрубка, винта с коком, масляного радиатора и проводки к механизмам управления работой мотоустановки. Особенностью моторной установки являются: взаимозаменяемость правой и левой установок; легкосъемность полностью собранной установки. Обеспечивается это специальной конструкцией крепления мотора к планеру и тем, что все проводки сделаны разъемными, на противопожарной перегородке. Нормальная работа всей моторной установки обеспечивается двойной амортизацией (резиновые демпфера).
С 1-й серии по самолет №20/59 включительно (для завода №166 с 1-й серии по 16-й самолет 5-й серии) устанавливались автоматические 3-х лопастные воздушные винты изменяемого в полете шага типа АВ-5В-167А диаметром 3,8 м. В полете постоянное число оборотов поддерживается при помощи регулятора Р-7Е. С самолета №21/59 (для завода №166 с 17-го самолета 5- й серии) устанавливались 4-х лопастные автоматические изменяемого в полете с флюгерными свойствами типа АВ-9ВФ-21К диаметром 3,8 м, с регулятором оборотов Р-9СМ1 и электрогидравлической системой управления флюгерным положением винта. Кок винта состоит из литого электронного диска и легкосъемного обтекателя. Внутри кока помещается храповик для запуска двигателя автостартером.
Для питания двигателей топливом на самолетах производства завода №23 установлено 14 бензиновых бака. Все баки сварной конструкции из АМцМ и АМцП толщиной 1-1,2 мм, баки покрыты комбинированным протектором. Полная емкость всех баков 2880 л. Завод №166 выпускает самолеты, в которых крыльевые баки №№6 и 7 объединены в один бак (общее количество 12 баков при сохранении общей емкости). Над- топливное пространство по мере выработки топлива из баков заполняется нейтральным газом, в качестве нейтрального газа используются выхлопные газы правого двигателя.
В систему маслопитания двигателя входит масляный бак, сотовый воздушно-масляный сотовый радиатор, сливной кран и трубопровод. Для обеспечения нормального запуска двигателя зимой на самолете применяется система разжижения масла бензином.
Система запуска двигателей состоит из воздушной системы и заливочной (бензиновой) системы. Запуск двигателей возможен от наземного автостартера.
Управление агрегатами винтомоторной группы складывается из управления нормальным газом, форсажем, остановом двигателя, ВИШ, ПЦН и кранами топливной системы. Вся система управления, кроме ВИШ и ПЦН, выполнена с помощью жестких тяг на качалках. Управление ПЦН – тросовое. Пульт с секторами управления режимами работы двигателей расположены на пульте по левому борту кабины летчика.
Аэронавигационное оборудование состоит из группы пилотажных приборов и группы приборов, контролирующих работу винтомоторной группы. Пилотажные и контрольные приборы располагаются на приборной доске летчика.

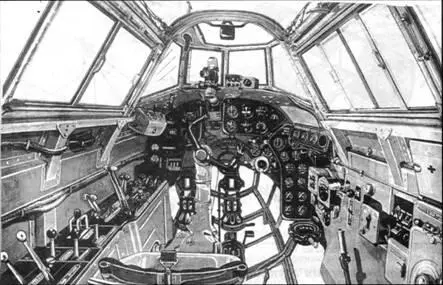

Вид оборудования кабины пилота

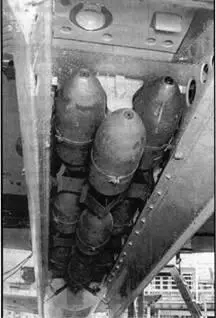

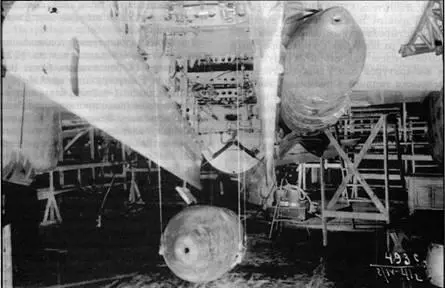

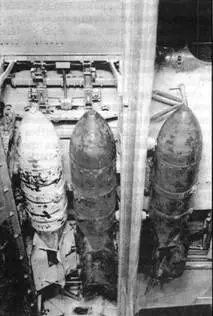

Варианты подвески бомб: сверху – три ФАБ-1000 (одна в отсек, две снаружи), слева – четыре ФАБ-250 (две в отсек, две снаружи), справа – в отсек девять ФАБ-100
На самолете установлено восемь 4-х литровых кислородных баллонов. Баллоны расположены в задней кабине на кронштейнах.
Бомбардировочный вариант самолета оснащался аэрофотоаппаратом АФА- ИМ или НАФА-19.
На самолете установлены на концах крыла аэронавигационные огни АБ-42 и ХС-39 – на хвостовом коке. Освещение кабины и приборов осуществляется с помощью ламп ультрофиолетового освещения (УФО). Две посадочные поворотные фары с лампами ФСВ-200 устаналиваются в левой полуплоскости крыла (до 44-й серии устанавливалась одна фара).
Самолет оборудован следующей радиаппаратурой: переговорным устройством для связи между членами экипажа типа СПУ-4, связной радиостанцией РСБ-ЗбисАД, радиостанцией РСИ-6 (с 51й серии и с 4-й серии для самолетов завода N№166), радиополукомпасом РПК-2Б (до самолета №11/50 и 3- й серии завода №166 устанавливался РПКО-ЮМ), аппаратура опознавания СЧ-3 (устанавливается с 35-й серии). С самолета №21/63 устанавливается автоматический радиокомпас АРК-5, радиовысотомер РВ-2 и маркерный приемник МРП-48. Установленный комплект используется для обеспечения режима слепой посадки.
(описание относится к самолетам завода № 23 выпуска до 1946 года)
Самолет может нести в нормальном варианте загрузки до 1000 кг бомб, в перегрузочном до 2000 кг. При применении самолета для бомбардировочных действий по переднему краю обороны противника может использоваться полная емкость бомбодержателей – 3000 кг.
Бомбы размещаются внутри бомбового отсека фюзеляжа и на замках наружных бомбодержателей. Конструкция бомбового отсека допускает возможность бомбометания как с горизонтального полета, так и с пикирования. Бомбы калибра до 1000 кг и кассеты АБК- П-500 подвешиваются на бортовых кассетных держателях и на одиночных кассетах ПКД-2. В бортовых держателях бомбы калибра от 200 до 1000 кг подвешиваются за два ушка, бомбы калибра до 100 кг – за одно ушко на ПКД-2. Корпуса бомб, подвешиваемых в бомбоотсеке, опираются на внутренние упоры, установленные на шпангоутах. На наружные бомбодержатели подвешивают бомбы калибром до 1000 кг. Загрузка бомб в бомбодержатели калибра от 200 до 1000 кг производится при помощи тросовой системы подъема, на двух лебедках БЛ-4.
