Сбрасывание бомб производится: – при помощи пиропистолетов, установленных на бортовых кассетах и на кассете ПКД-2, действующих от электросбрасывателя ЭСБР-6, управляемого кнопкой бомбосбрасывания, смонтированной на штурвале летчика и на прицеле ОПБ-1Р; – при помощи механической проводки от аварийного бомбосбрасователя АСБР-103, установленного на правом борту кабины летчика. Открытие и закрытие бомбоотсека осуществляется в нормальном режиме с помощью гидропривода, в аварийном – от АСБР-103.

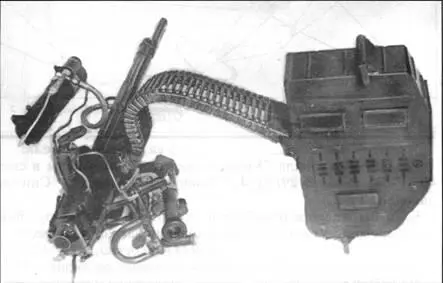

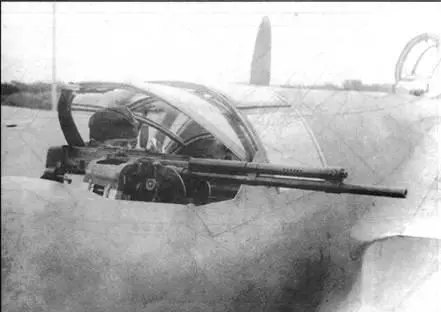

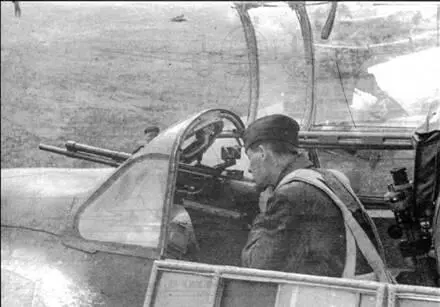

Сверху вниз: стрелковые установка штурмана, верхнего стрелка и пулемет У Б нижнего стрелка

Прицеливание при бомбометании с горизонтального полета производится штурманом при помощи прицела ОПБ- 1Р, при бомбометании с пикирования летчиком при помощи прицела ПБП-1.

На самолете установлен автомат пикирования типа АП-3, представляющий электромеханизм, установленный на правой половине руля высоты и предназначенный для отклонения триммера руля вверх. По сигналу летчика АП-3 отклоняет триммер вверх, при этом руль высоты отклоняется вниз и самолет переходит в пикирование. По сигналу на сброс бомб АП-3 переводит триммер в нейтральное положение и самолет выходит из пикирования с перегрузкой 3,5 – 4 g. В дальнейшем на самолетах ставились улучшенные автоматы пикирования типа АП-ЗС и АП-ЗМ, в которых, за счет введения реле времени, процесс выполнения пикирования был оптимизирован.

Стрелково-пушечное вооружение самолета по своему тактическому назначению разделяется на оружие нападения и оружие защиты.

К оружию нападения относится крыльевая пушечная установка, состоящая из двух пушек ШВАК калибра 20 мм, установленных в центроплане около бортов фюзеляжа на неподвижных лафетах между 1-й и 3-й нервюрами. Емкость снарядного ящика для каждой пушки составляет 150 снарядов. Управление огнем электрическое. Гильзы и звенья выбрасываются наружу, под крыло. Для вентиляции и охлаждения стволов пушек в центроплане поставлены металлические чехлы, в которые подается охлаждающий воздух. Кнопка управления огнем расположена на штурвале у летчика, который ведет стрельбу, пользуясь при прицеливании ПБП- 1. Перезаряжание пушек производится сжатым воздухом.

К оружию защиты относятся верхняя блистерная установка штурмана, верхняя установка стрелка-радиста ВУБ-2М и нижняя люковая установка стрелка. Каждая установка оснащена пулеметом Березина калибра 12,7 мм. Емкость патронных ящиков 190, 250 и 300 патронов соответственно. Блистерная установка оборудована коллиматорным прицелом К-8Т, ВУБ-2М – К-8Т и механизмом стабилизации прицела ОМП-7, люковая – прицелом типа ОП2Л. Каждый пулемет имеет патронный ящик, рукав питания и мешок для сбора стрелянных гильз и звеньев.

Углы обстрела и мертвые зоны оборонительного вооружения Ту-2

Варианты бомбовой нагрузки Ту-2

103

103У

103B 2M-120 (проект)

103D (проект)

103В

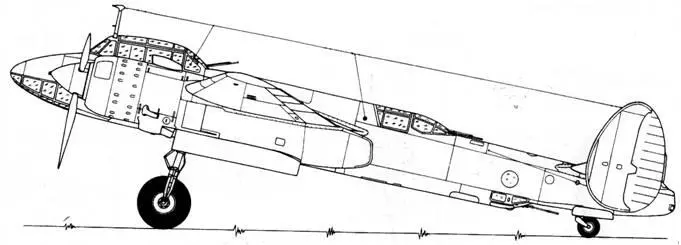

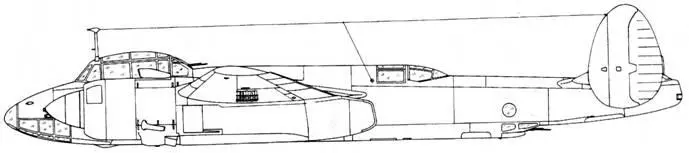

Ту-2 первых серий завода №166

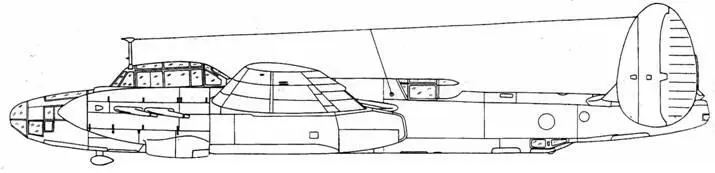

Ту-2С №716 2АШ-82ФН

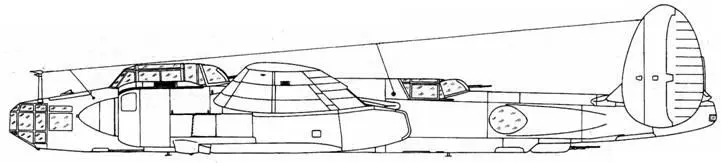

Ту-2С №716 2АШ-83

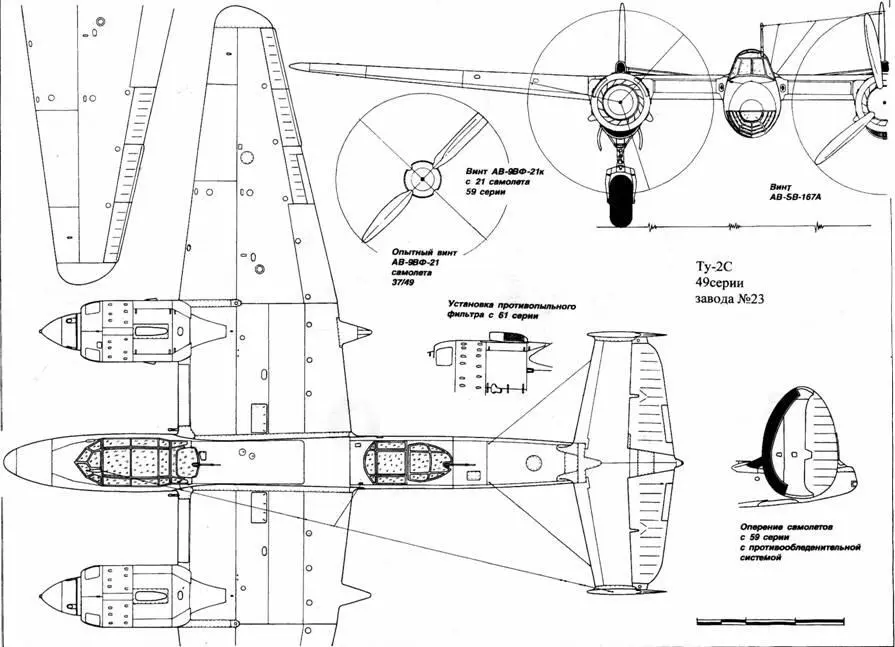

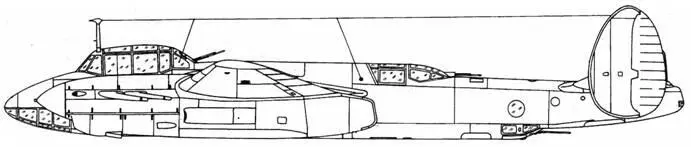

Ту-2С 49 серии завода №23

Кабина самолетов до 48 серии

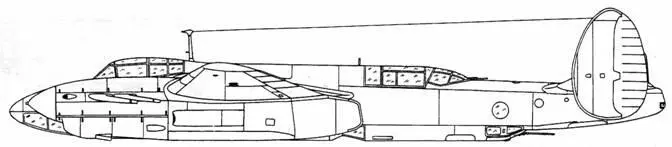

Самолет «62» №718

«62» №714

«62Т»

Проект пассажирского варианта «62»

«63» (СДБ) 1 экземпляр

«63» (СДБ) 2 экземпляр

«63П» (Ту-1)

«65»

«67»

«69» (Ту-8)

«68» (Ту-10)

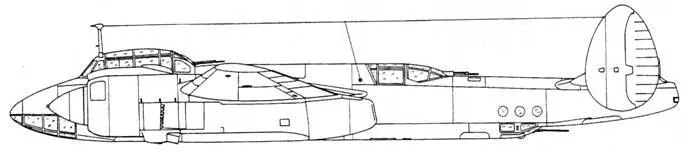

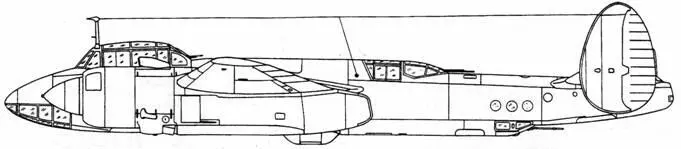

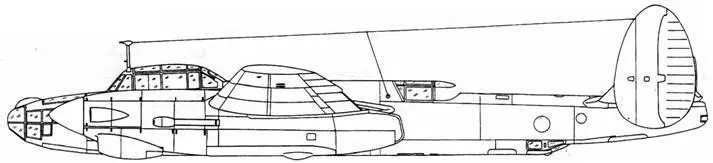

Ту-2Р №304 с АФА-33/100

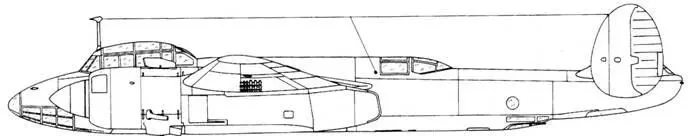

Ту-2Т

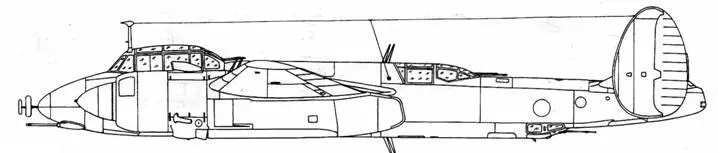

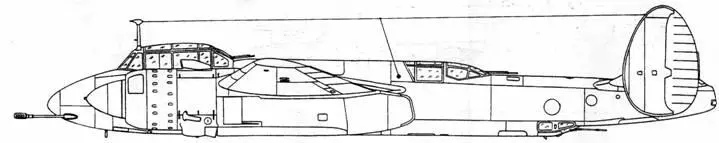

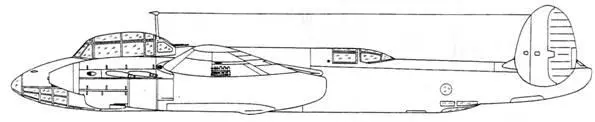

Ту-2 РШР

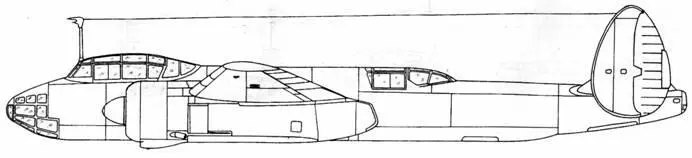

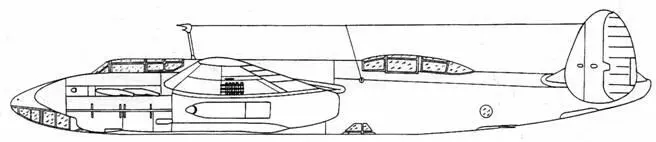

УТБ

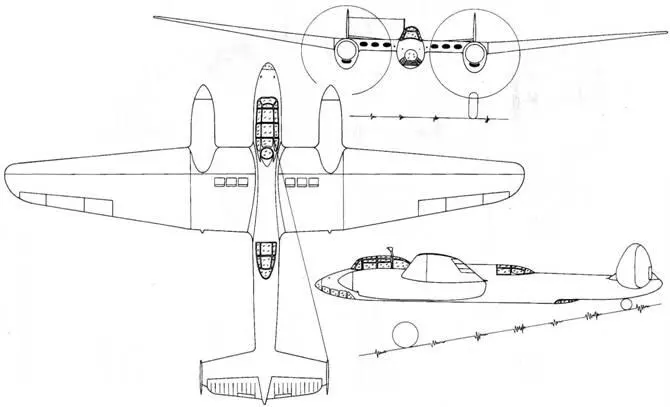

Ту-2 «Параван»

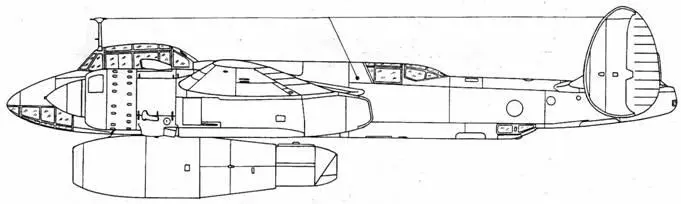

Ty-2ЛJI

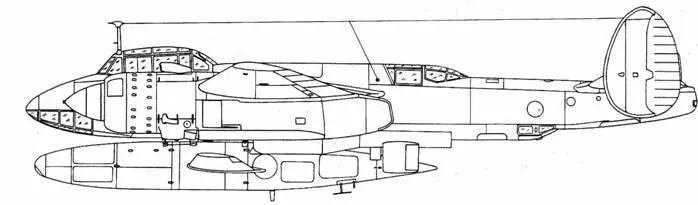

Ту-2 с 16Х
