В таблице представлена простая зависимость, поэтому вместо нее можно построить график. Известно, что через изображение («картинку») информация воспринимается в несколько раз (почти в 15!) быстрее, чем посредством текста (пример 8).

Пример 8

Рис. 8. Зависимость скорости детонации (n) от плотности ВВ (с): 1 – тротил, 2 – тетрил; 3 – флегматизированный гексоген; 4 – ТЭН

Специалисту достаточно одного взгляда, чтобы увидеть характер зависимости. Однако график вместо таблицы можно построить только тогда, когда нужно показать лишь характер зависимости. Если в таблице представлены экспериментальные данные, график строить нельзя, так как в этом случае важна каждая сотая доля числа (в графике цифры округляются).

Нумерационный заголовок необходим для того, чтобы упростить связь таблицы с текстом. Таблицу трудно заверстать именно в то место, где о ее данных идет речь, поэтому, если бы она не имела порядкового номера, пришлось бы при ссылке на нее или повторять тематический заголовок, или указывать номер страницы, а иногда и место на полосе.

Нумерационный заголовок набирается по следующей форме: Таблица 1, Таблица 2 и т.д. Знак номера перед цифрой и точку в конце ставить не принято. Место выключки и шрифт определяет технический редактор (верстальщик). Нумерация таблиц может быть сквозной, постатейной или поглавной. Например, в 1-й главе: Таблица 1.1, Таблица 1.2; во 2-й главе: Таблица 2.1, Таблица 2.2и т.д. Ссылка в тексте на таблицу оформляется следующим образом: в табл. 1 или как мы видим из приведенной таблицы. При повторной ссылке на таблицу добавляется см. (смотри): (см. табл. 7). Пред–почтительна единая сквозная нумерация. Единственная таблица в книге, статье не должна иметь нумерационного заголовка.

Тематический заголовок определяет содержание таблицы и ну–жен для того, чтобы ею можно было пользоваться независимо от текста. Ставится он под нумерационным заголовком, набирается обычно полужирным шрифтом без точки в конце.

Тематический заголовок нужен практически каждой таблице. В справочниках для издательских работников есть рекомендация: таблицы, не несущие самостоятельного значения, могут не иметь тематического заголовка. Но в таком случае таблица должна быть членом предложения, а это трудно представить.

Разберем следующую таблицу (пример 9).

Пример 9

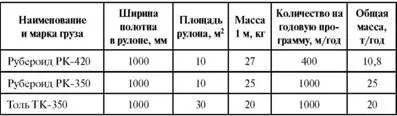

Расчет грузопотока для рулонных кровельных и гидроизоляционных материалов

Здесь тематический заголовок не полностью соответствует со–держанию таблицы. Во-первых, чтобы определить грузопоток того или иного материала, достаточно оперировать показателями граф Масса, Количество на годовую программу и Общая масса. Сле–довательно, две графы Ширина полотна и Площадь рулона в этой таблице не нужны. Они не принимают никакого участия в расчете грузопотока и только загромождают таблицу лишними в данном случае сведениями. Кроме того, в таблице содержится не расчет, а уже готовый результат.

Если таблица не уместилась на одной полосе и часть ее пере–несена на следующую, над продолжением таблицы на новой по–лосе дается заголовок Продолжение табл. 2, а если таблица на дан–ной полосе кончается – Окончание табл. 2. Нумерационный и тематический заголовки над продолжением таблицы не повторя–ют. Головку, если она не громоздкая, можно повторить.

Иногда таблица занимает несколько полос, а ссылка в тексте необходима только на одну из них. В этом случае целесообразно ставить рядом со словами Продолжение табл. 1 буквы а, б, в и т.д. (можно в круглых скобках) до последней полосы, на которой ставят слова Окончание табл. 1.

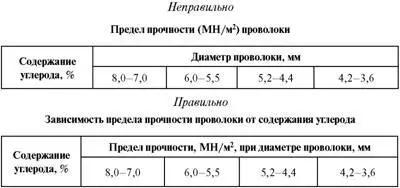

Основное требование к головке таблицы – предельный лако–низм и простота. Существует несколько приемов упрощения и со–кращения заголовков. Так, повторяющиеся в заголовках граф части выносятся в верхний ярус или тематический заголовок. Лишние ярусы головки следует устранять или переносить в тематический заголовок, куда также выносится общая для данных всех граф таб–лицы единица измерения (пример 10).

Пример 10

Неправильно Предельная нагрузка на долото, т

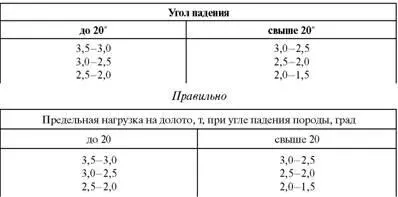

Текст головки таблицы должен давать четкое представление о том, какие данные и в каких единицах помещены в прографке (пример 11).

Выносить текст из головки таблицы в ее название можно лишь в том случае, если эта головка одноэтажная и нельзя перепутать, какие данные помещены в прографке.

Пример 11

Заголовок графы Итого употребляется для частных итогов (часть слагаемых общей суммы), а заголовок Всего – для общих итогов, суммирующих все слагаемые.

Как правило, графа Номер по порядку убирается, так как бывает нужна только в случае ссылок в тексте на отдельные горизонталь–ные позиции (тогда она сохраняется). Обозначается она № по пор. или № п/п. Но из отдельной графы цифры – порядковые номера позиций – можно перенести к текстовой строке боковика.

Отдельные элементы головки граф рекомендуется располагать в таком порядке: 1) словесное определение показателя; 2) буквен–ное обозначение показателя; 3) обозначение единицы; 4) указание об ограничении (от, до, не более, не менее). Например: Длина, м, не более; Длина, l м.

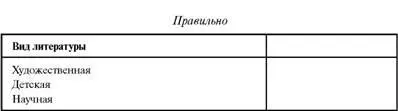

Головка не должна иметь пустот (пример 12).

Пример 12

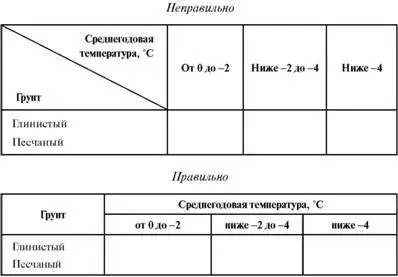

Не рекомендуется делить ячейку головки над боковиком косой линейкой (пример 13).

Пример 13

Заголовки граф лучше выражать в форме именительного паде–жа единственного числа. В одноярусной головке название каждой отдельной графы набирается с прописной буквы. В двух– и много–ярусной головке с прописной буквы набирается заголовок верх–него яруса, а текст второго, третьего и т.д. ярусов – со строчной. При этом текст головки должен быть составлен так, чтобы начи–ная с верхнего яруса и через любой нижний он читался как одно грамматически связанное предложение (см. примеры 10,13).
