г) математические обозначения (sin, lg и т.д.) вместе с не отбивае–мым от них показателем степени (sin 2α);д) приращения знак вместе со следующим за ним и не отбиваемым от него обозначе–нием функции или аргументов; е) приставные знаки (отбивка может быть увеличена до 12 пунктов, если подключки к знаку больше его ширины); ж) радикала знак вместе с подкоренным выражением;

з) скобки вместе с заключенным в них выражением и не отбивае–мым от закрывающей скобки показателем степени или индексом;

и) соотношения знаки (=, <, ~ и т.д.);

– отбивать от предшествующего элемента на 2 пункта: препи–нания знак от делительной линейки;

– отбивать на 3 пункта от предшествующего элемента обозначе–ния единиц физических величин в книжных изданиях (15 км/ч);

– отбивать на 3 пункта от последующего элемента запятую внутри формулы;

– не отбивать по горизонтали: а) знаменатель от делительной линейки, за исключением случаев, когда показатель степени зна–менателя вплотную примыкает к делительной линейке и когда до–пускается отбивка от нее на 1—2 пункта и знаменателя, и числителя; б) над– или подстрочные знаки от символов; в) подключки к при–ставным знакам от этих знаков; г) числитель от делительной ли–нейки, за исключением случаев, когда нижний индекс вплотную примыкает к делительной линейке и когда допускается отбивка от нее на 1—2 пункта и числителя, и знаменателя.

Химические формулы – изображения состава химически ин–дивидуальных веществ посредством химических знаков и чисел. Они бывают эмпирические (обозначают молекулу вещества, ее атомный вес, характер связи между атомами) и структурные (по–казывают строение вещества).

Все символы химических элементов набирают буквами латин–ского алфавита прямым шрифтом, например, С1 – хлор, Си – медь и т.д. Буквенные обозначения коэффициентов, входящих в состав химических формул и индексов, набирают курсивом. Циф–ры, предшествующие формуле химического соединения, и циф–ры, вынесенные в индекс, – прямым шрифтом без отбивки, на– пример: C m+ n;C nH 2n;8Н 20.

Если под формулой химического соединения приводится сло–весное название соединения или элемента, его следует выключать на середину и набирать прямым шрифтом со строчной буквы кеглем 6, например:

(СН 3 СОО) 2 Са

уксуснокальциевая соль

Написание химических символов в тексте должно быть унифи–цировано. Их следует набирать или только словами (азот, хлор), или символами, но в сопровождении слов (азот N, хлор С1). Если указывается химический состав вещества, вначале дается процент–ное содержание химического элемента, затем – его обозначение (например, 0,8% Si, 3% Cu).

При большом числе компонентов вначале приводится обозна–чение процента (%), а затем символ каждого компонента и его процентное содержание (без знака %). Например: химический состав стали, %: Cr 5,2; Ni 4,42; Cu 4,13; Si 0,66 и т.д.

В сочетании с химическими формулами и терминами встре–чаются русские, латинские и греческие приставки. Приставки, присоединенные к химическим терминам через дефис, набирают курсивом, приставки написанные слитно, – прямым шрифтом. Например: анти-диазотат; тринитро-трет-бутилтолуол; в-этил-пиридин; 1,4-дигидронафталин; циклогексан. В сочетании с фор–мулами приставки набирают курсивом, присоединяют к формуле через дефис. Например: изо-С 4Н 9; цис-С 7Н 14.

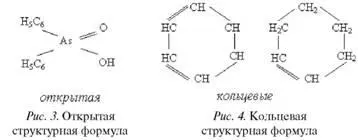

Структурные формулы бывают двух видов: открытые (рис. 3) и кольцевые (рис. 4).

Задача корректора, читающего текст со структурными форму–лами, – добиться точного соответствия набора оригиналу, про–следить за правильностью геометрической фигуры, точностью по–становки знаков связи (линеек) и однотипностью расположения и оформления формул в тексте.

Не принято ставить знаки препинания до и после химических формул, набранных в красную строку.

Переносы эмпирических формул допускаются на знаках =, → ,↔,+, —, причем их следует повторять в начале следующей строки. Не допускается перенос формулы на знаке связи (=).

Структурные формулы разбивать переносом нельзя.

Чтение текстов с различными формулами – задача сложная, так как необходимо знать не только символику, принятую в дан–ной области науки, условия построения, но и правила набора фор–мул. Формульные тексты рекомендуется корректору читать в оди–ночку, чтобы зрительно видеть, как нужно было набрать тот или иной символ, как должна быть построена и расположена формула. Перед тем как приступить к чтению полос, необходимо ознако–миться со следующим:

– общей системой символов и обозначений в данном издании;

– особенностями написания символов и обозначений в ориги–нале, чтобы в процессе чтения не спутать один знак с другим;

– принципами заверстки, размещения формул в тексте, прие–мами их оформления в данном издании, чтобы добиться едино–образия.

Набор химических формул подчиняется следующим техниче–ским правилам:

– химические формулы набираются шрифтом кегля 8 при наборе основного текста кеглем 10 (или кеглем 8);

– горизонтальные, вертикальные и наклонные знаки связи должны быть по длине равны кеглю шрифта самой формулы, кро–ме случаев, когда особенности строения самой формулы требуют увеличить знак связи так, чтобы он доставал до середины соеди–няемых химических символов без отбивки от них или с отбивкой в 2 пункта, когда нужно зрительно выровнять расстояния;

– подписи под формулами химических соединений набирают шрифтом кегля 6 и выключают по центру обозначения химиче–ского соединения или всей формулы с отбивкой от формулы на 4 пункта;

– если высота формул соединений в формуле различна, под–писи выравнивают по верхней строке подписи к соединению наи–большей высоты;

– надписи над стрелкой направления реакции и подписи под нею набирают шрифтом кегля 6 без отбивки от стрелки и выключают по ее центру.

Таблицы – наиболее сложный элемент издания. Они позволя–ют систематизировать различные данные, делать их сопоставимы–ми, удобными для анализа, дают возможность устанавливать за–висимость между отдельными параметрами.

Благодаря своей лаконичности таблицы не только облегчают восприятие и сопоставление различных фактов, но и помогают достичь выразительности изложения без ущерба для содержания произведения. Данные, представленные в виде таблицы, гораздо легче воспринимаются читателем, чем те же данные, представлен–ные в виде текста.
