Преимущества табличного расположения материала не вызыва–ют сомнений, однако это не значит, что любой цифровой материал нужно оформлять в таблицу, даже если она правильно организует и систематизирует факты в определенном порядке, помогает их усвоению. Таблица должна приводиться только там, где она дейст–вительно необходима, где без нее нельзя обойтись.

«…Существо табличной формы расположения материала заклю–чается в такой группировке систематизируемых данных в вертикаль–ные и горизонтальные ряды, при которой эти данные, показатели, ими характеризуемые, и показатели, их поясняющие, приводятся во взаимное графическое соответствие, позволяющее определен–ным образом судить об изучаемом, исследуемом явлении» .

Весь материал в таблице располагается в вертикальных и гори–зонтальных графах, т.е. группируется в колонки, ограниченные одна от другой вертикальными и горизонтальными линейками. Такое расположение устанавливает возможность и взаимозависи–мость между табличными данными, которые читатель может до–вольно легко изучать и анализировать, сопоставляя их по вертикали и по горизонтали. Если вертикальные и горизонтальные линейки отсутствуют, таблица становится выводом.

Таблица состоит из следующих элементов:

– нумерационного заголовка, благодаря которому осуществляется связь таблицы с текстом;

– тематического заголовка, который определяет, характеризует предмет содержания таблицы;

– головки (заголовочной части) основной табличной конструк–ции, состоящей из заголовков вертикальных граф;

– хвостовой части – основной части таблицы;

– боковика – левой вертикальной графы, в которой характери–зуются горизонтальные позиции таблицы;

– прографки – вертикальных граф, содержащих основные таб–личные данные;

– горизонтальной позиции (строки) таблицы.

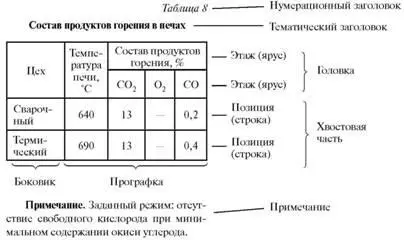

Составной частью таблицы могут быть примечания, размещенные под хвостовой частью; иногда вместо примечаний помещают под-табличные сноски (пример 1).

Пример 1

Таблицы можно разделить на две группы:

– книжные, у которых заполняются все элементы;

– канцелярские, у которых заполнены лишь головка и боковик или только головка (графы предназначены для вписывания каких-либо сведений).

В зависимости от формы материала в прографке книжных таб–лиц различают таблицы цифровые, текстовые и смешанные.

Среди канцелярских таблиц выделяют проформы, в которых за–полнена лишь головка, а иногда и боковик, хвостовая же часть прографки оставлена пустой для заполнения цифрами, и пусто-графки – таблицы, у которых не заполнены ни головка, ни боко–вик, ни хвостовая часть прографки.

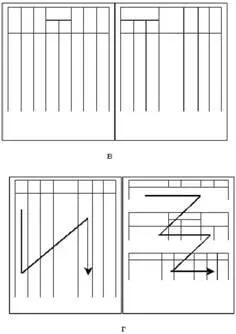

По характеру набора и заверстки на полосе издания различают следующие таблицы (пример 2).

Пример 2

• Клочковые (а) – их ширина меньше или равна ширине поло–сы, заверстывают их в оборку или в разрез текста.

• Полосные (б) – занимают целиком полосу, могут быть распо–ложены на полосе «стоя» (колонки вертикальны) и «лежа» (колон–ки горизонтальны, для чтения надо повернуть книгу).

• Распашные (в) – начинаются на левой и заканчиваются на пра–вой полосе разворота книги; могут быть расположены как «стоя», так и «лежа»; эти таблицы по формату набирают на 12—24 пункта больше ширины полосы за счет корешкового поля; по высоте мо–гут быть полосными и менее полосы.

• Комбинированные (г), не укладывающиеся в формат полосы по длине или ширине, отчего продолжение таблицы дается тут же на полосе либо второй колонкой (если таблица не укладывается по длине), либо вторым этажом (если таблица не укладывается в формат по ширине); в первом случае повторяется головка, во вто–ром – боковик.

По расположению на странице таблицы бывают продольными (строки таблицы расположены параллельно строкам текста) и попе–речными (строки таблицы расположены перпендикулярно строкам текста). Как расположить ту или иную таблицу в готовящемся из–дании, должен решить редактор вместе с техническим редактором.

В зависимости от обрамления линейками таблицы могут быть закрытыми, когда обрамляющая линейка имеется со всех четырех сторон; закрытыми с трех сторон, когда обрамляющие линейки ставятся сверху и с боков; открытыми, когда ставится лишь одна верхняя линейка.

Таблица должна быть построена так, чтобы быть удобной для усвоения, не иметь ничего лишнего, что мешало бы ее восприя–тию. Только тогда она дает наглядное представление о том или ином предмете, процессе, явлении, когда правильно построена. Одна очень важная особенность построения таблиц: место какого-либо элемента в таблице определяет смысловые связи его с другими табличными элементами.

Логические элементы таблицы – подлежащее и сказуемое. Всякую таблицу можно рассматривать как совокупность подлежа–щего и сказуемого. То, к чему относятся данные в прографке та–блицы, принято называть подлежащим (логический субъект), а сами эти данные – сказуемым (логический предикат).

Подлежащее – это те объекты, которые характеризуются циф–ровым материалом или другими признаками. Его элементы после–довательно располагаются в тематическом заголовке, боковике, головке прографки.

Сказуемое – это те признаки, которыми характеризуется под–лежащее. Каждый такой признак в отдельности представляет собой показатель сказуемого. Собственно сказуемое обычно находится в хвостовой части прографки таблицы и делится на ряд граф (по количеству его показателей). Сказуемое – объект определяемый. Поэтому вся таблица – сказуемое по отношению к тематическому заголовку; содержание прографки – по отношению к боковику и головке.

Для правильного построения таблицы необходимо четко раз–граничивать подлежащее и сказуемое. Подлежащее при этом точ–но должно отвечать названию таблицы. Правильно составленное подлежащее, как и вся таблица в целом, легко читается по вертика–ли и по горизонтали. Сказуемое, состоящее из нескольких показа–телей, группы признаков, если оно также правильно построено, должно легко читаться по вертикали.

Следует считать лучшим такое построение таблицы, при котором подлежащее находится в боковике, а сказуемое – в головке, потому что сравнивать и сопоставлять однородные данные значительно легче, удобнее и проще, если они расположены по вертикали.
