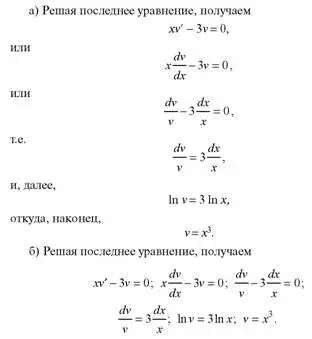

Например:

Располагая формулы в подбор, мы, естественно, экономим бу–магу. Но автор предлагает вместе с тем убрать уточняющие союзы и слова, а формулы друг от друга отделить точкой с запятой, на–рушая этим математический смысл. В первом примере мы имеем дело с преобразованием одной формулы в другой вид, т.е. послед–няя формула получена путем последовательных преобразований первой. Во втором же примере знак точка с запятой говорит о том, что перед нами несколько самостоятельных формул, не связанных по смыслу с другими формулами. Как видим, рекомендация автора привела к ошибке.

После формулы должен стоять тот знак препинания, который необходим по смыслу.

Существуют ограничения в применении некоторых знаков пре–пинания. Непосредственно к формулам, условным буквенным обо–значениям, символам, математическим терминам, обозначениям единиц измерения и т.п. не могут примыкать знаки препинания, применяемые в качестве математических знаков или похожие на них.

Так, тире (—) совпадает по написанию с математическим знаком операции вычитания (-), двоеточие (:) – со знаком деления (:), восклицательный знак (!) – со знаком факториала (!).

Запятую нельзя ставить между двумя формулами, набранными в подбор, первая из которых оканчивается цифрой, а вторая на–чинается цифрой, запятую также нельзя ставить между перечис–ленными величинами, выраженными арабскими цифрами, так как она может быть принята за разделительный знак десятичной дроби. В этих случаях запятую нужно заменить точкой с запятой.

Формулы или отдельные буквенные обозначения в тексте, имею–щие большие, длинные нижние индексы, обязательно разделяют точкой с запятой, даже тогда, когда по смыслу требуется запятая, иначе запятая будет принята за знак, входящий в индекс, особенно при нечеткой печати.

Например:

l ηe1; l ϕ22; l τy+1.

Чтобы исключить возможные ошибки при наборе математиче–ских символов и буквенных обозначений, нужна точная редактор–скаяразметка всех условных знаков, пометок и надписей, помогаю–щих наборщику быстро и безошибочно определять, к какому алфавиту относится та или иная буква, строчная она или пропис–ная, прямая или курсивная, жирная или светлая и т.д.

Разметка необходима в связи с тем, что в русском и латинском алфавитах имеются буквы и знаки совершенно одинаковые или очень сходные между собой как в рукописном начертании, так и в машинописи, но отличающиеся в полиграфическом воспроизве–дении. Так, в рукописном начертании, особенно при быстром письме от руки, почти не различаются прописные или строчные буквы С и с, К и к, О и о, Р и р, S и s, V и v, W и w, Z и z, Y и у, X и х. Сходны по написанию буква О и 0 (ноль) и знак градуса °; русская буква З и цифра 3; римская I и арабская 1 (единица); русская бук–ва х (ха), латинская х (икс) и знак умножения (х) и т.д.

Помимо ясного начертания, все сходные между собой буквы и знаки должны быть соответствующим образом размечены в руко–писи специальными корректурными знаками. Прописные буквы, например, подчеркивают двумя чертами снизу (X), строчные – двумя чертами сверху ( x ). Во всех случаях, когда начертание букв может вызвать сомнение у редактора или наборщика следует делать на полях рукописи или непосредственно у букв между строками пояснительные надписи: буква, цифра, ноль, зн. град., зн. умнож., эль, не эль и т.д.

Буквы латинского алфавита в математических формулах наби–рают курсивом и подчеркивают в рукописи волнистой линией. Греческие буквы обводят кружком красного цвета, знаки немец–кого готического шрифта – прямоугольником зеленого цвета.

Некоторые физико-математические величины и обозначения принято набирать прямым шрифтом латинского алфавита, на–пример числа Маха М, Рейнольдса Re, Приндтля Рг и т.п., триго–нометрические, гиперболические, обратные круговые и обратные гиперболические функции, наименования температурных шкал °С, °Ra, °K, °F, общепринятые условные математические сокраще–ния максимума и минимума (max, min), оптимального значения величины (opt), постоянства величины (const), знаков предела (lim), логарифмов десятичных, натуральных и других (lg, log, Log, In, Zn), детерминанта (det) и т.д.

Расположение формул и их частей по техническим правилам набора подчиняется следующему:

– в формулах, состоящих из однострочных и дробных частей, символы и знаки основной строки и делительные линейки рас–полагают по средней линии формулы; при этом если в формуле нет явно выраженной средней линии, ею считают горизонталь, проходящую посередине высоты формулы;

– группы однотипных формул и формул, объединенных паран–тезом, равняют по знаку равенства или другому знаку отношений;

– числитель и знаменатель выключают по центру делительной линейки;

– в колонках определителей формулы при разной их ширине выключают по центру формата колонки.

Набор математических формул подчиняется правилам, которые требуют следующего:

– набирать однострочные формулы шрифтом той же гарнитуры и кегля, что и шрифт основного текста, а их дробные части – шрифтом, кегль которого на 2 пункта меньше;

– не отбивать друг от друга символы, не разделенные матема–тическими знаками, и числа к ним (12ab);

– не отбивать от предшествующего элемента: а) выражения в скобках от открывающей скобки; б) индексы и показатели сте–пени от символа или цифры (если у символа или цифры есть и верхний и нижний индекс, верхний индекс разрешается помещать после нижнего, т.е. с отбивкой на ширину нижнего индекса);

в) подкоренное выражение от знака радикала; г) знаки препина–ния, если предшествующий элемент однострочный; д) скобки за–крывающие от заключенного в скобки выражения; е) факториал;

– не отбивать от последующего элемента: а) дифференциала знак от следующего за ним обозначения функции или аргументов: dX; б) интеграла знак от следующего за ним другого знака интегра–ла: JJ; в) приращения знак от следующего за ним обозначения функций или аргументов, в том числе в скобках: Д/(х); г) радикала знак от следующего за ним подкоренного выражения; д) скобки открывающие от заключенного в скобки выражения; е) функции знак от следующего за ним обозначения функции или аргументов, в том числе в скобках: / (х);

– отбивать на 2 пункта от предшествующих и последующих элементов: а) вертикальные линейки одинарные и двойные | а + b | ≤ | а | + | b |; х || А ||; б) дифференциала знак вместе со следующим за ним и не отбиваемым от него обозначением функции или аргументов; в) интеграла знак вместе со следующим за ним и не отбиваемым от него обозначением функции или аргументов;
