Построение таблиц с подлежащим в головке и однородных данных по горизонтали целесообразно в тех случаях, когда в таб–лице большое число объектов в подлежащем, а число показателей сказуемого незначительное или когда сказуемое дает наиболее полную характеристику подлежащего.

Встречаются таблицы и с комбинационным подлежащим, по–казатели которого расположены как в боковике, так и в головке. В них наиболее выгодное место для главного ряда показателей подлежащего – боковик, так как числовую характеристику глав–ного ряда показателей подлежащего в прографке необходимо со–поставлять в первую очередь (а числовые значения характеристик удобнее и быстрее сопоставлять по вертикали). Иногда главные показатели помещают не в боковике, а в головке, что связано с удобочитаемостью и экономией места.

Для удобства читателя и быстрого восприятия таблицы может возникнуть необходимость ее перестройки. При этом нужно учи–тывать следующее: любая перестройка перемещает акценты; что-то подчеркивается больше, а что-то – меньше. Это значит, что одну и ту же таблицу можно трактовать по-разному – все зависит от того, какие показатели сделать подлежащим, а какие – сказуемым (подлежащее лучше располагать в боковике). Подлежащим в боко–вике должен быть тот объект, который является наиболее важным, т.е. тот, на который следует обратить особое внимание читателя.

При построении таблицы необходимо соблюдать строгую ло–гическую соподчиненность элементов: каждый заголовок над гра–фой должен относиться ко всем данным в этой графе, а каждый заголовок строки в боковике – ко всем данным этой строки.

Каждый показатель графы или строки таблицы – член ряда, который объединен темой заголовка графы (боковика) или факто–ром, стоящим в заголовке графы боковика. Поэтому каждый по–казатель графы и строки должен подчиняться заголовку логически (входить в его содержание или зависеть от него). Если такой под–чиненности (зависимости) нет, значит таблица построена неверно и нуждается в перестройке.

Во избежание нелогичности подчинения элементов таблицы необходимо при проверке соотносить каждый показатель графы с ее заголовком и каждый показатель строки – с заголовком боковика.

Таким образом, чтобы таблица была безупречно построена, нужно проверить соответствие ее построения назначению по вы–бору подлежащего и сказуемого, наличие логических связей между явлениями или процессами; оценить, не громоздка ли таблица и нельзя ли из нее сделать несколько простых, если налицо, напри–мер, попытка автора поместить в таблицу разнородные данные.

Если в тексте содержатся группы однородных данных с повто–ряющимися характеристиками, их можно оформить в виде таблицы или вывода.

Пример 3

Механические свойства сталей для котельных связей и анкеров сле–дующие: для стали МСт.1 предел текучести 5 т составляет 320—400 Мн/м 2 (32—40 кг/мм 2 ), относительное удлинение 28%, х = h 1 /h = 0,3; для стали МСт.2 предел текучести 340—420 Мн/м 2 (34—42 кг/мм 2 ), относитель–ное удлинение 26%, х = h 1 /h = 0,4; для стали МСт.3 предел текучести 380—470 Мн/м 2 (38—47 кг/мм 2 ), относительное удлинение 23%, х = h 1 /h = 0,4.

Чтобы построить из этого текста таблицу, необходимо следующее.

1. Сформулировать то, что должно быть охарактеризовано в таб–лице, т.е. показатели ее подлежащего. В данном случае – сталь различных марок.

2. Сформулировать показатели сказуемого, т.е. озаглавить те числовые данные, которыми будут охарактеризованы показатели подлежащего: а) предел текучести, б) относительное удлинение, в) показатель х.

3. Определить место показателей подлежащего и сказуемого. Показатели подлежащего рекомендуется помещать в боковике (если нет помех); или в боковике и головке; или в боковике, го–ловке и вразрез прографки (когда в таблицу надо включать не–сколько групп показателей подлежащего). Показатели сказуемого предпочтительно располагать в головке. В нашем случае марки стали лучше разместить в боковике, а их свойства – в головке, чтобы легче сопоставлять каждое из механических свойств (в вер–тикальной колонке это видно нагляднее).

4. В соответствии с намеченным планом размещения показате–лей подлежащего и сказуемого построить таблицу и заполнить ее данными.

5. Определить тему таблицы и дать ей тематический заголовок (пример 4).

Пример 4

Механические свойства сталей для котельных связей и анкеров

Затруднения обычно возникают при решении вопроса, в каком виде подать цифровой материал, если его немного, – выводом или таблицей. Принципиальной разницы между выводом и таб–лицей нет – различие состоит лишь в полиграфическом оформле–нии: таблицы набирают с линейками, выводы – без них. Кроме того, выводы приводят без заголовков. Выбор между таблицей и выводом для подачи материала иногда определяется чисто техни–ческими (полиграфическими) соображениями.

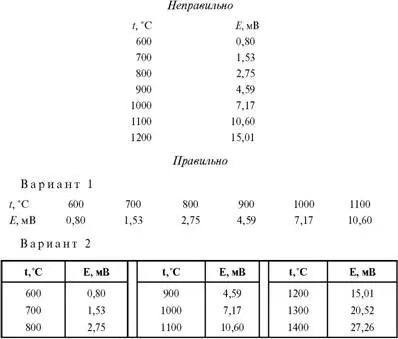

При редактировании цифрового материала нужно исходить из основного требования – соблюдения компактности и единообра–зия его оформления. Если материал представлен двумя рядами цифр, их лучше располагать в виде вывода «лежа» (с учетом фор–мата полосы), а не узким длинным столбиком. Если эти два ряда не помещаются «лежа» на полосе, вывод располагают в виде двух или трех столбиков или строят сдвоенную (строенную) таблицу (пример 5).

Пример 5

Три столбика цифр можно располагать и «лежа», и в виде та–блицы. Технические характеристики чаще помещают «лежа» в виде выводов: различные зависимости – в виде таблиц. Важно до–биваться единообразия в подаче однородных данных.

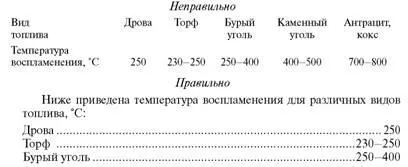

Вывод, состоящий из текста и цифр, давать «лежа» нельзя (при–мер 6).

Пример 6

Преимущества табличной формы подачи материала бесспор–ны. Однако иногда таблица бывает недостаточно выразительной, трудной для усвоения. Редактор должен помочь автору предста–вить ее в другой форме, например, в виде графика (пример 7).

Пример 7

Таблица

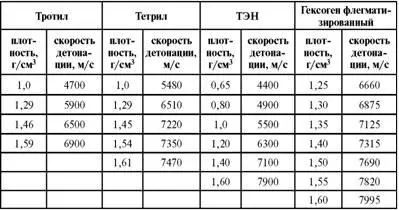

Зависимость скорости детонации от плотности взрывчатого вещества

Чтобы понять эту таблицу, читателю потребуется какое-то вре–мя: определить, сколько видов взрывчатого вещества исследуется, как изменяется скорость детонации каждого из них с увеличением плотности, затем провести сравнительный анализ.
