Дело здесь не в точности спектрометра (инструментальная ошибка невелика и составляет проценты) а в самой природе процесса.

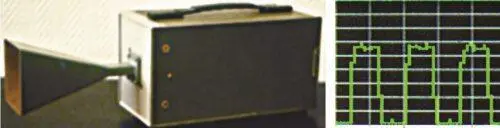

Для излучения простейшего диполя (проволочная петли), число максимумов (рис. 4.41) возрастает с ростом различий размера петли и длин волн.

Сверхширокополосный источник излучает во всех направлениях. Но это не значит, что в пространственном распределении его излучения не существует минимаксов для отдельных, очень узких частотных диапазонов, и, даже если нет никаких признаков изменений режима работы излучателя, едва заметный его поворот приводит к тому, что мощность, регистрируемая спектрометром, изменяется весьма существенно. Каждый опыт стоит дорого и набирать статистику весьма накладно, поэтому из соответствующего вероятностного распределения и следуют огромные величины ошибок. Только когда экспериментальных точек для разных частот достаточно много, восстановить спектр РЧЭМИ можно более-менее достоверно.

… При испытаниях лабораторных макетов ВМГЧ не было смысла возиться с автономной системой их энергообеспечения, но когда проявились перспективы боевого применения излучателей этого класса

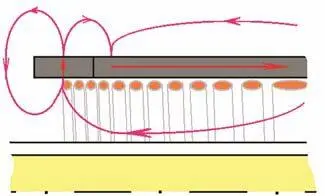

— такая задача стала актуальной. ВМГЧ и сам может «раскачивать» электрические колебания (рис. 4.36а), поэтому напрашивалось решение: применить для создания, пусть и очень небольшого, начального поля в обмотке излюбленные постоянные магниты (рис. 4.43)! Их расположили так, что внутри обмотки ВМГЧ поля суммировались, а вне обмотки — вычитались. Но и такие ухищрения не позволили повысить энергию начального поля в СВМГ до величин, превышающих джоуль — слишком мала остаточная магнитная индукция даже в лучших материалах, таких как «железо — неодим — бор». А это означало, что ВМГЧ с такой системой создания начального поля будет весьма «длинным» — объем, отведенный под боеприпас, будет использован нерационально. Альтернативой была связка СВМГ с ФМГ, разработанным для ЦУВИ. Чтобы использовать ценный задел, необходимо было доработать излучатель.

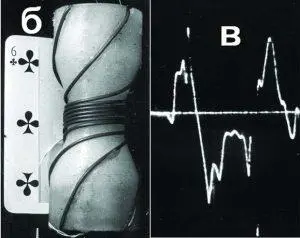

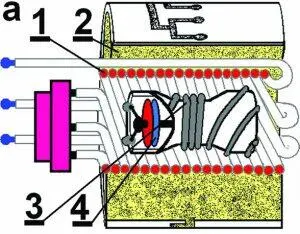

В имплозивном магнитном генераторе частоты (ИМГЧ, рис. 4.44) детонационная разводка ИМГЧ формирует при срабатывании не цилиндрическую, а тороидальную детонационную волну, а вместо рабочего тела из монокристалла на оси лайнера размещен излучающий при срабатывании индуктивно-емкостной контур. При сжатии лайнером магнитное поле происходит процесс, подобный таковому в трансформаторе. Во внутренней катушке при ударе лайнера скачком изменяются и ток и напряжение, а последующее замыкание витков добавляет энергию, которую тут же расходуют излучение и другие виды потерь. На подобном умножении магнитного потока основано получение сверхбольших коэффициентов усиления энергии. В. Демидов, получивший в одном из созданных им СВМГ магнитную энергию, более чем в миллион раз превышавшую начальную, помог автору советами по реализации этого метода для ИМГЧ.

Время генерации РЧЭМИ для такой схемы оценивалось в пару микросекунд, а начальная энергия ограничивалась только электропрочностью изоляции катушки. Главное же — зависимость выхода РЧЭМИ от величины начальной энергии, «закачиваемой» в катушку близка к линейной и нестабильность работы ФМГ и ВМГ не приводит к фатальным последствиям: выход РЧЭМИ по этой причине меняется незначительно. Такие заряды запускались с помощью метеорологических ракет, в грозовые облака, чтобы провоцировать в них внутренние разряды (рис. 4.45) и нейтрализовать таким образом. Срабатывали ИМГЧ достаточно надежно, но стоимость их оказалась великовата даже для военного применения, не говоря уж о «метеорологическом».

Работа с мертвой точки сдвинулась только тогда, когда отказались от паллиативных решений, сделав все «по-новому».

… Электрические заряды в диэлектриках связаны и не могут двигаться свободно, как в металлах. Диэлектрики способны накапливать энергию: если «закоротить» заряженный конденсатор (удалив, таким образом, свободные заряды с металлических обкладок), а затем снять закоротку, спустя небольшое время конденсатор снова окажется частично заряжен (возможно, некоторые читатели убедились в этом, работая с установкой «водяной кумуляции»). Причина в том, что изолятор при зарядке был поляризован внешним полем. При закорачивании сразу исчезло поле, а направленная поляризация — частично сохранилась. Возвращение поляризации к равновесному значению вызывает протекание тока смещения, вновь заряжающего конденсатор.

Структурные элементы некоторых видов диэлектриков (сегнето-электриков, пьезоэлектриков) обладают собственными электрическими дипольными моментами. Сегнетоэлектрики неограниченно долго сохраняют остаточную поляризацию, а деполяризуются при нагревании до точки Кюри (для большинства из них — около 100 градусов Цельсия). Нагревает любое вещество ударная волна, но сегнетоэлектрики «капризны»: слишком мощная волна может индуцировать в них столь сильное поле, что возникнет пробой и ток смещения не будет заряжать металлические обкладки, между которыми расположен диэлектрик. Но пусть все обошлось без пробоя, тогда пьезоэлемент — такой же, как в зажигалке, но значительно больший по размерам — зарядит конденсатор генератора частоты.
