Александр Прищепенко - Шипение снарядов

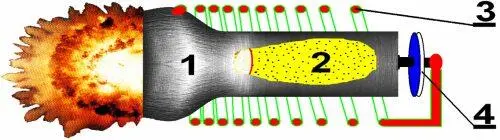

Как мы знаем, магнитный поток «выпустить» непросто — надо разорвать контур тока, например, взрывающегося ВМГ — да еще успеть изолировать разрыв. Но можно создать изолированный разрыв заранее (рис. 4.36), включив в контур высоковольтный конденсатор: ведь между его пластинами — тот же разрыв. Ток в таком генераторе осциллирует, так как емкость контура существенна, и по мере уменьшения индуктивности частота колебаний возрастает (рис. 4.36,а). Иногда обмотку такого генератора (он получил название взрывомагнитного генератора частоты, ВМГЧ) делают из нескольких проводов, подсоединяя каждый к отдельному конденсатору: из-за рассогласования токов в проводах обмотки, излучение [89] В 2006 г. В. Барышевский и А. Гуринович показали, что в ВМГЧ существенно излучение не только оставшихся в данный момент незакороченными витков обмотки, но и «емкостной антенны» — включенного в контур конденсатора. рассеивается в этом случае более равномерно. Оценив период колебаний (для единиц микрогенри и нанофарад), получим сотни наносекунд, что не очень благоприятно (волны в сотни раз «длиннее» самого ВМГЧ). Но эти «несущие» волны — не основные в излучении: компрессия поля трубой, давая прибавку тока тем большую, чем выше его мгновенное значение, приводит к появлению «быстрых» гармоник. При каждой осцилляции тока меняется и состав этих гармоник, что естественно — ведь меняются и параметры контура. Так что излучает ВМГЧ не один импульс, а последовательность (цуг) — по числу полуволн тока.

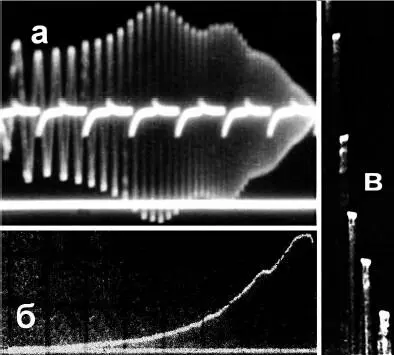

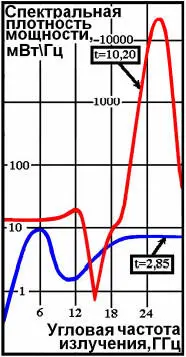

Сделать модель ВМГЧ пригодной для численных расчетов можно, учитывая в ней (в виде эквивалентного сопротивления) интегральные потери на излучение. Причины других потерь — такие же, как и в СВМГ (диффузия магнитного поля, сопротивление изоляции проводов), поэтому их можно определить из осциллограмм тока, который генерируется СВМГ с точно такой же, как и ВМГЧ, обмоткой, но — с индуктивной нагрузкой, и, следовательно, не излучающим (рис. 4.36,6). Из осциллограмм же, полученных при работе ВМГЧ, которые все стали называть «рыбами» (рис. 4.36,а), определили суммарное сопротивление потерь, как излучательных, так и обусловленных иными причинами. Оставалось только найти разность этих величин в каждый из моментов работы ВМГЧ, чтобы получить все данные, необходимые дня спектральных вычислений (графики справа). Нельзя назвать такой метод безупречным, но это было лучше, чем ничего.

Пиковая мощность излучения ВМГЧ меньше, чем у ЦУВИ, но время генерации (десятки микросекунд) на четыре порядка больше и энергия РЧЭМИ даже выше.

ВМГЧ показали интересные результаты при испытаниях, в которых мишенями служили мины, точнее, их неконтактные взрыватели.

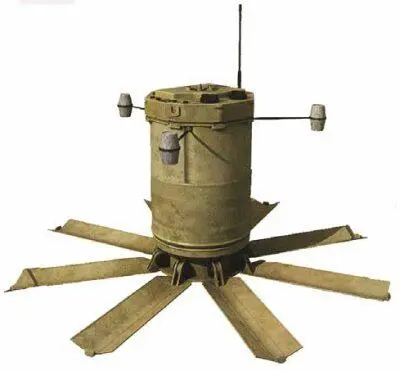

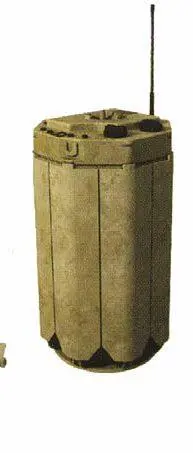

…Понятно, что мины не остались в стороне от технического прогресса, который в наше время выражается в том, что оружие становится «умным», избирательным. Американские М93 (рис. 4.37) предназначены для применения армейской авиацией в составе кассет. Рассеянные, они могут долго оставаться в невзведенном состоянии, но по радиосигналу — раскрывают до того момента сложенные опорные поверхности, принимая боевое (вертикальное) положение на грунте, и начинают «слушать», что происходит вокруг, а также — регистрировать колебания почвы. Если, проанализировав акустические и сейсмические сигналы, мина «решает», что от нее не далее чем в сотне метров появился танк — запускается пороховой двигатель боевого блока (прицеливающегося в полете) и несчастная машина поражается в крышу башни ударным ядром. Фотографии прорвавшегося ударного ядра и результаты компьютерного моделирования этого процесса выглядят красиво, но внутри танка может произойти то, что изображено на рис. 4.38.

Противопехотная система НВУ-П (рис. 4.39), более известная как «Охота», охраняет территорию радиусом около 30 м, распоряжаясь пятью минами. Как только сейсмический датчик зарегистрирует движение человека, включится обрабатывающий блок, определит местонахождение нарушителя, и если тот окажется в зоне поражения одной из мин — к ней по проводам пройдет подрывной импульс тока. В запасе останутся еще четыре мины — любого типа. Это могут быть и гранаты РГД-5 или Ф-1, вместо запалов снабженные электродетонаторами, или даже ямы, в которых толовые шашки с электродетонаторами завалены камнями. Взводится «Охота» при помощи взрывателя-замедлителя МУВ-4: после того, как из него вытянут чеку и время замедления (3–6 минут — чтобы успел удалиться сапер) истечет, он выбросит металлический боек, который и замкнет контакт, подавая питание на электронную схему. Обрабатывающие блоки могут быть объединены в минную позицию. Их можно приводить в боевое или безопасное положение с пульта управления, подключенного к ним опять же проводами. Поставив минное поле «на паузу», саперы могут без опаски устанавливать новые мины взамен подорванных. Когда «Охота» израсходует последнюю мину или начнет иссякать энергия батарей питания — она, подобно героической канонерской лодке «Кореец», подорвет сама себя, чтобы не достаться врагу: пошлет импульс на детонатор, помещенный в прикрепленную изолентой к корпусу обрабатывающего блока толовую шашку. Говорят, что приблизиться к взведенному блоку и обезвредить его руками невозможно, но понятно, что «слухом», «осязанием» и интеллектуальными способностями все подобные мины обязаны электронике, а ее-то способно «давить» РЧЭМИ.
