Александр Прищепенко - Шипение снарядов

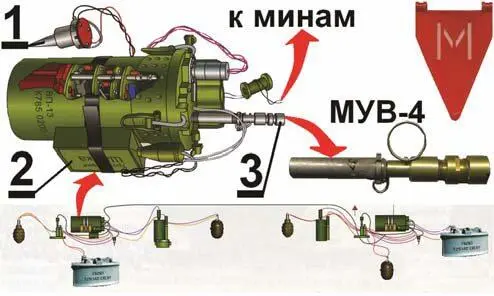

…Конечно, при испытаниях в качестве целей использовались не описанные выше мины, которые тогда существовали лишь как опытные образцы. Применялись изделия попроще, рассчитанные на срабатывание от магнитных полей проезжающей мимо бронетехники, разработанные еще в начале 60-х годов, но проверенные в боях: вьетконговцы применяли их против американской армии (рис. 4.40). Мины очаровали всех: они полностью автономны (питание — от батареек) и легко проверялись постоянным магнитом, а значит, не требовали осциллографирования эффектов облучения и использования для этого кабелей, кои не переводившиеся брехунки по-прежнему трактовали как «антенны», наличие которых делало результаты «недостоверными».

Взрыватели размещали по всем азимутам в пределах до полусотни метров от точки подрыва ВМГЧ. После подрыва они в течение 20–30 минут не реагировали на близкие пассы сильного магнита. За это время через минное поле мог пройти танковый батальон. Правда, затем облученные взрыватели оживали и срабатывали от малейшего прикосновения и без магнита, а иногда — вообще без видимой причины. Даже на спор безнаказанно не удавалось, с максимальной осторожностью повернув ключ на корпусе взрывателя, обесточить его схему: разъяренное устройство реагировало на такие попытки хлопком контрольного детонатора. Через час-другой чувствительность мин вновь приближалась к штатной. В этих опытах был зафиксирован эффект, получивший название «временного ослепления» — мишень выводилась из строя не «навсегда», а на время, достаточное, чтобы сорвать выполнение ею боевой задачи. Впечатляли и оценки эффективности: при разминировании прохода размером 20x100 метров, самоходное орудие «Нонна» должно было выпустить по минному полю либо 550 осколочно-фугасных снарядов, либо — 5 электромагнитных. Применение электромагнитных боеприпасов (ЭМБП) сулило экономию времени и средств, но только если учесть другие важные обстоятельства…

… Читателю до сих пор не разъяснено, почему в опытах с ЦУВИ и с ВМГЧ «мишени размещались по всем азимутам…» или «мишени вышли из строя в пределах радиуса…». Теперь, когда он знает о «быстрых» гармониках тока, настало время объяснить: для волн различных частот имеются благоприятные и неблагоприятные направления излучения. Если «завить» проводник в петлю (изготовить магнитный диполь), то, в зависимости от расположения на нем минимаксов токовой волны, вблизи будут наблюдаться и минимаксы магнитного поля. Переменное магнитное поле на некотором расстоянии индуцирует и электрическое — сформируется электромагнитное излучение, тоже характеризующееся минимаксами. Число таких минимаксов будет зависеть от соотношения длин: проводника, из которого изготовлен диполь и токовой волны.

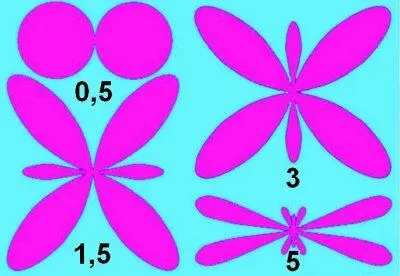

Проиллюстрируем это простейшее качественное описание (рис. 4.41). Каждая из диаграмм приведена для случая одной токовой волны, а если этих волн несколько? Наложите друг на друга хотя бы четыре диаграммы рис. 4.41, длины волн дня которых различаются в пределах всего-то одного порядка! А ведь излучение УВИС и ВМГЧ состоит из мириадов гармоник, с частотами, отличающимися друг от друга в пределах трех порядков, а не в 10 раз. Отражение от земли еще более усложняет распределение, но в целом можно считать, что интегральная (проинтегрированная по всему диапазону частот) энергия рассеивается в пространстве по всем направлениям.

Насколько мучителен процесс спектральных измерений — передать сложно. Без особой надежды на сочувственную реакцию читателя постараюсь его описать. То, что для измерений спектра необходимы специально разработанные приборы, понятно. Измерения производятся в узких «полосах» (пропускание существенно лишь для РЧЭМИ с частотами, отличавшимися примерно на 5 % от «центральной»), а в остальных диапазонах, которые, по оценкам, охватывали минимум четыре частотные декады (от десятков мегагерц до десятков гигагерц), фильтры препятствуют приему. Спектрометр (рис. 4.42) регистрирует и огибающую нескольких импульсов, давая информацию о мощности каждого из них в своей «полосе». Вся полученная информация хранится в памяти спектрометра и выводится на компьютер после опыта и вскрытия тщательно экранированного корпуса прибора (иногда — после перевозки его с полигона в гостиницу). Спектрометр полностью автономен (питание — от аккумуляторов). Отсутствие каких-либо гальванических [90] Проводных, кабельных. связей является дополнительной гарантией от наводок, вызванных внеполосным РЧЭМИ. Зарегистрировав значение мощности РЧЭМИ в пределах «полосы» и поделив его на протяженность этого частотного интервала, получают значение спектральной плотности мощности или энергии — одну точку, каплю в огромном, более чем трехдекадном частотном море. Нечего и думать, чтобы получить таким методом весь спектр, а также пространственное распределение излучения, потому что для этого потребовались бы тучи спектрометров, для закупки которых не хватило бы доли бюджета, выделяемой Министерством обороны на исследовательскую деятельность во всех областях. Но вполне реальна другая возможность: получив несколько точек, восстановить по ним спектр, используя теоретическую модель явления. Если довериться этому способу, достаточно и одной точки, но такая самонадеянность вряд ли оправданна.
