Александр Прищепенко - Шипение снарядов

09 сентября 1993 г. была впервые испытана сборка Е-35 — ударно-волновой излучатель, сферический (УВИС, рис. 4.34.)

… После срабатывания детонатора со скоростью около 8 км/с огоньки детонации, многократно разветвляясь, разбегаются по каналам, одновременно ныряют в десятки отверстий и инициируют сферическую детонацию. Достигнув поверхности шара из иодида цезия, волна детонации формирует в нем ударную волну, причем, поскольку импеданс монокристалла больше, чем газов взрыва, давление на его поверхности увеличивается, превышая миллион атмосфер. Сферическая ударная волна мчится к центру со скоростью более 10 км/с, сжимая магнитное поле и оставляя за собой уже не монокристалл, а проводящую как металл, жидкую мешанину из плазмы йода и цезия.

Если заряд собран правильно, то ударная волна, сойдясь в точку и отразившись, устремится обратно; скачком и очень существенно изменится магнитный момент области сжатия, что и приведет к генерации импульса РЧЭМИ. За доли наносекунды поле меняется, конечно же, не по закону синуса с периодом равным времени сжатия-разрежения, а более резко, а это значит, что в функции, описывающей его изменение, существенны вклады многих частот. Они берутся вот откуда.

…Представим, что, находясь в уличной «пробке», мы плавно тронули свою машину и притормозили у стоящей впереди. В следующий раз, едва мы сняли ручник, в нас «въехали» сзади; доли секунды — и мы «целуем» стоящую впереди. Как пройденные расстояния, так и времена движения в обоих случаях близки, но ваш организм подсказывает, что в элементах движения имелись и отличия: в последнем случае он сначала «ускорился», как от сильного пинка, потом — парил, блаженствуя, и, наконец — «замедлился», как бы упав. Подсознательно сложное движение представлено, как сумма более простых. Это и есть задача гармонического анализа, основы которого заложил французский математик Симон Фурье: любая функция может быть представлена как сумма синусоид (гармоник). Вообще-то можно произвести разложение и в ряд других функций, не синусов, но для расчета эмиссии РЧЭМИ удобны именно они, потому что эта задача для кругового синусного тока давно решена. Именно на гармониках больших частот («быстрых») и реализуется основной выход излучения.

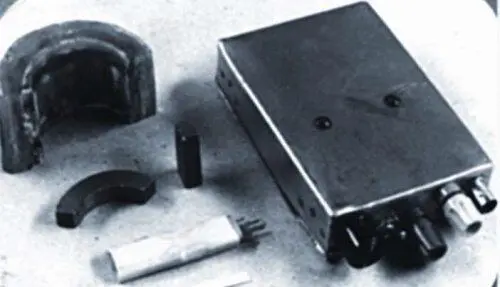

… Огромное преимущество магнитов — их постоянное во времени поле не нуждается в синхронизации с взрывными процессами и может быть измерено еще до того момента, когда сборку разнесет на осколки. Средства измерения известны — преобразователи Холла (рис. 4.35).

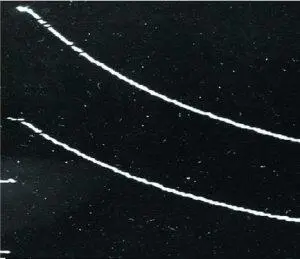

Если металлическую пластинку, вдоль которой протекает постоянный ток, поместить в перпендикулярное к ней магнитное поле, то на краях пластины возникнет разность потенциалов, называемая по имени первооткрывателя этого эффекта. Измерив ее и зная ток, вычисляют напряженность поля. Понятно, что колебания питания датчика приводят к ошибкам, а на высокогорном полигоне лампочки «мигают» довольно заметно. Но стабилизаторы есть в осциллографах. Использовав это обстоятельство, запитку датчика Холла сделали «импульсной» — от разряда электролитического конденсатора, и считывали с экрана осциллографа как данные о питании датчика, так и сигнал с него. Чтобы в измерения не «вмешивался» скин-эффект (тогда распределения тока и поля будут неравномерными, а результаты измерений — недостоверными), применили конденсатор большой (десятки микрофарад) емкости, чтобы запитывающие преобразователь токовые импульсы были достаточно длительными.

…«Доведенные» УВИС продемонстрировали надежную и стабильную работу, но сложность сборки и наличие дорогой в производстве сферической детонационной разводки повышали их стоимость до уровня, немыслимого для неядерных боеприпасов. Прототип электромагнитного боеприпаса— 105 мм реактивная граната с боевой частью на основе УВИС — был создан и успешно испытан, но из-за дороговизны не имел шансов стать массовым: его можно применять только в особо ответственных случаях, для поражения важных целей, а на поле боя нужно другое оружие — «числом поболее, ценою подешевле». Параллельно с ударно-волновыми излучателями, разрабатывались и генераторы частоты…
