Пилотажно-навигационное, радиотехническое и специальное оборудование. В состав оборудования самолета С-130Н входят: радиолокатор Sperry AN/APN-59; радиостанции AN/ ARC-34, AN/ARC-49 и AN/APX-25; радиолокационный ответчик 621А-6А; радиовысотомер AN/ALN-101; радиокомпас DF-206; глиссадный радиоприемник AN/ARN-18; маркерный радиоприемник AN/ARN-12; аварийные радиопередатчики CR-3 и AN/ARA-26; самолетное переговорное устройство AN/ AIC-18; система громкой связи с грузовой кабиной AN/AIC-13; инерциальная навигационная система LTN-72; система воздушных сигналов ADS-86; радиотехнические навигационные системы AN/APN-70 LORAN и СМА-711 Omega, система автоматического управления AP-105V и система директорного управления FD-109.
Самолет C-130J оснащен цифровым оборудованием, которое включает: РЛС AN/APN-241; спутниковую навигационную систему GPS; бесплатформенную инерциальную навигационную систему 764G; систему предупреждения столкновений в воздухе E-TCAS; систему обмена информацией между самолетами для полетов строем AN/APN-243; систему автоматической посадки; четыре многофункциональных жидкокристаллических дисплея для управления самолетом, навигации и контроля бортовых систем; дисплей для вывода радиолокационной обстановки с картой местности; два индикатора на фоне лобового стекла; бортовой комплекс мониторинга роботы систем самолета и подсказок экипажу; систему предупреждения о радиолокационном облучении AN/ALR- 56М; электронно-оптическую систему предупреждения о пуске ракет AN/AAR- 47; системы постановки помех AN/ALE- 47, AN/ALQ-157; AN/AAQ-24(V) NEMESIS и систему радиоразведки AN/ALR-69.
| С-130А | С-130В | С-130Е | С-130Н | С-130Н-30 | C-130J | C-130J-30 | L-100 | L-100-20 | L-100-30 | LC-130R | МС-130Н | |
| Длина, м | 29,8 | 34,37 | 29,8 | 34,37 | 29,8 | 32,34 | 34,37 | 29,8 | 30,4(33,4*) | |||
| Размах, м | 40,38 | |||||||||||
| Высота на стоянке, м | 11,66 | |||||||||||
| Площадь крыла, м² | 162,3 | |||||||||||
| Двигатели: * | ||||||||||||
| - тип | Т56А-9 | Т56А-7 | Т56А-15 | AE2100D3 | AE2100D3 | 501-D22 | 501-D22А | Т56А-15 | ||||
| - мощность, э.л.с. | 4x4050 | 4x4508 | 4x4637 | 4x4637 | 4x4050 | 4х4508 | 4x4508 | |||||
| Масса, т | ||||||||||||
| - пустого снаряженного | 28,45 | 31,6 | 33,37 | 34,39 | 36,15 | 34,27 | 36,0 | 31,72 | 36,61 | 32,86 | 35,56 | 39,2 |
| - макс, взлет. ( LC-130R на колесах) | 56,35 | 61,1 | 70,15 | 70,3 | 70,3 | 70,3/79,4** | 70,3/79,4** | 70,67 | 70,67 | 70,67 | 70,3 | 70,3 |
| - максимальная груза | 15.8 | 15,7 | 18,14 | 18,14 | 17,68 | 18,14 | 17,26 | 21,77 | 21,82 | 23,83 | 11,9*** | 14,26 |
| - груза в перегруз, варианте | 17,87 | 17,87 | 20,4 | 20,4 | н.д. | 21,8 | 20,0 | - | - | - | ||
| Скорость, км/ч | ||||||||||||
| - максимальная | 620 | 671 | 620 | н.д. | н.д. | |||||||
| - крейсерская | 520 | 643 | 520 | н.д. | н.д. | |||||||
| Крейсерская высота полета, м | 6500 | 5200 | 6500 | 8600 | 5200 | 6500 | 6500 | н.д. | ||||
| Практическая дальность, км | 5,5 ч патрул.радиусе 2780 км | |||||||||||
| - с макс, грузом без ПТБ | 3300 | 3800 | 4250 | 4350 | 3700 | 5250 | 4780 | 3706 | 3550 | 2760 | 3390*** | |
| - перегоночная без ПТБ | 5360 | н.д. | 7300 | 7300 | н.д. | 7000 | 6500 | 6650 | 7100 | 7050 | 7590*** | |
| - перегоночная с ПТБ | 6300 | 7300 | 8700 | 9450 | 8470 | н.д. | н.д. | 8600 | - | - | - | |
| Взлет, диет. (MCA, 1-1=0), м**** | 1150 | 1150 | 1635 | 1573 | 1160 | 1600 | 1600 | 2120 | 1820 | 1820 | 820*** | н.д. |
| Посад, диет, (MCA, Н-0), м***** | 780 | 1182 | 1540 | 1115 | 1115 | н.д. | н.д. | 1560 | 1405 | 1470 | 905*** | н.д. |
* с выпущенными штангами комплекса спасения;
** в перегрузочном варианте;
*** на лыжах;
**** при макс. взлет. массе (кроме LC-130R) и до достижения высоты 50 футов (15 24 м)
***** при макс. посадоч. массе (кроме LC-130R) и с высоты 50 футов (15.24 м)

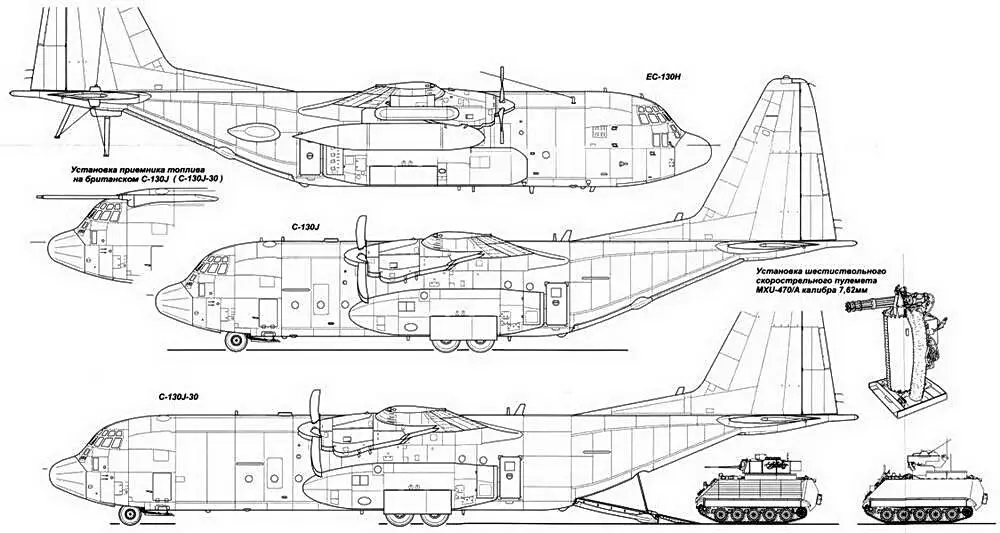

На вкладке: чертежи самолета Lockheed С-130 Hercules
