Авиация и космонавтика 2014 09

Потолок самолета – 6000 км. Большая емкость бензиновых баков позволяет производить беспосадочные полеты на расстояние 2200 км.

Самолет полностью оборудован для ночных полетов и имеет двойное управление, что позволяет в полете вести самолет и из второй кабины и использовать его для тренировочных целей. Хвостовое оперение имеет управляемые флеттнеры. что ведет к облегчению управления.

Э-2 отличается изяществом своих форм. Выдающаяся вперед кабина рассчитана на пилота и механика или пассажира. На крыльях расположены два мотора мощностью в 120 л.с. каждый, спрятанные в обтекатели; моторные установки далеко вынесены вперед от крыла.

Кабина летчика и пассажира закрыта фонарем, который образует лимузин. Запас прочности конструкции позволяет самолету делать фигуры, что является особенно ценным при тренировочных и учебных полетах.

С целью получения лучших аэродинамических качеств, все детали конструкции, выступающие на фюзеляже, зализаны и им придана обтекаемая форма; вся поверхность самолета отшлифована и отлакирована; сделаны обтекаемые плавные переходы от фюзеляжа на крылья.

Женской бригаде пришлось немало поработать над созданием своего самолета. Успешное завершение строительства является результатом того, что Э-2 был окружен вниманием всего завода, заинтересованного в том, чтобы творческая мысль лучших представительниц завода получила свое конкретное выражение.

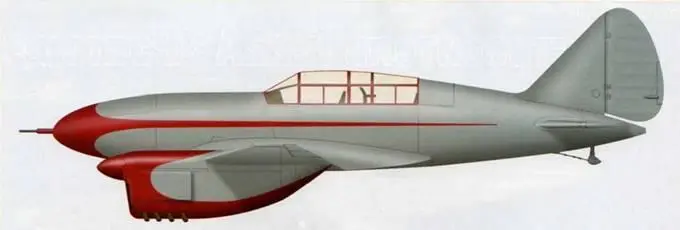

Спортивный самолет Э-2 (ДГ-55)

Кабины пилотов с открытыми створками фонаря

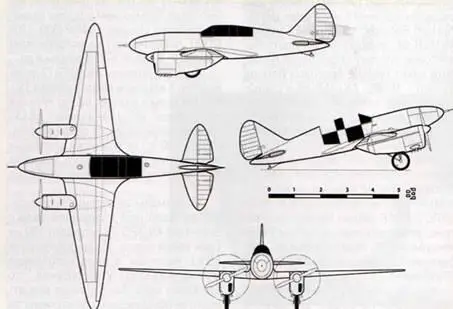

Схема самолета Э-2 (ДГ-55)

Директор завода т. Беленкович, технический директор т. Шекунов, начальник опытного цеха т. Коротчаев, осуществляющий строительство, и общественные организация завода – все оказали Марине Победоносцевой и ее бригаде свою помощь.

Особая роль в победе молодежной женской бригады принадлежит заслуженному деятелю авиации Д.П. Гоигоровичу, воспитавшему уже не одну плеяду талантливых советских конструкторов».

Самолет ДГ-55 получился вполне удачным летательным аппаратом, он имел прекрасные аэродинамические формы и был очень чисто выполнен. Летчик Александр Жуков, который испытал его (он называл его на свой манер – «девичий самолет»), позднее вспоминал: «Отличная была машина. Скорость 300 км/ч, потолок 6000 метров. Моноплан с убирающимся шасси… Отличался изяществом форм-.

К сожалению, дальнейшая судьба ДГ-55 на настоящий момент не определена. Построенный и испытанный в конце 1936 г. самолет вполне мог участвовать в гонках спортивных самолетов, проведенным Центральным аэроклубом в 1937 г. Однако никаких сведений о подготовке ДГ-55 к этим состязаниям не обнаружено.

В заключении добавим, что ДГ-55 был оснащен двумя двигателями Циррус «Гермес» мощностью по 120 л.с., с которыми обладал следующими техническими данными и расчетными характеристиками:

Размах крыла, м.. 11,0

Длина в линии полета, м 7,94

Высота в линии полета, м 3,335

Колея шасси, м…. 2,7

Площадь крыла, м? 13,85

Вес конструкции, кг 590

Полная нагрузка, кг 495

Полетный вес, кг. 1546

Нагрузка на крыло, кг/м? 119

Скорость максимальная у земли, км/ч….. 296

Скорость максимальная на 3000 м, км/ч… 271

Посадочная скорость с использованием щитков, км/ч 100

Практический потолок, м 5000

Дальность полета максимальная, км. 2000

Владимир Ильин

Структуру бортового радиоэлектронного комплекса самолета F-22A характеризует широкая интеграция, как на аппаратурном, так и на функциональном уровне. Аппаратурная интеграция предусматривает использование общих электронных модулей для систем и подсистем БРЭО различного назначения. Функциональная интеграция предполагает, прежде всего, задействованир информации, поступающей от нескольких систем (подсистем), в интересах решения единой задачи.

Ключевые элементы БРЭО истребителя включают систему обнаружения радиолокационного излучения (Radar Warning Receiver – RWR) BAE Системе AN/ALR-94, инфракрасную/ультрафиолетовую систему оповещения о подлете ракет (Missile Approach Warning System – MAWS) AN/AAR-56 и радиолокационную станцию с активной фазированной антенной решеткой (АФАР или AESA – Active Electronically Scanned Array) AN/APG-77.

БРЛС AN/APG-77 является первой серийной станцией подобного класса, снабженной АФАР («пальму первенства» у AN/APG-77 может оспаривать лишь БРЛС с АФАР фирмы Мицубиси-Электрик, установленная на истребителе Мицубиси F-2, поступившем на вооружение практически одновременно с «Рэптором»).

Антенное полотно станции AN/APG-77 имеет овальную форму. Его ширина 813 мм. Антенна образована 1526 твердотельными приемо-передающими модулями (ППМ). Следует сказать, что в конце 1990-х гг. в ряде американских СМИ утверждалось, что антенна состоит из 1980 приемо-передающих модулей с выходной мощностью по 2 Вт (впрочем, возможно, имелось в виду количество ППМ первоначального варианта радиолокационного комплекса, который должен был иметь три АФАР, обеспечивающих обзор по азимуту 270’). Позже (в начале 2000-х гг.) появились сообщения о том, что антенное полотно AN/APG-77 образовано 1200 модулями. Однако позже стало известно, что АФАР AN/APG-77 состоит из 1526 ППМ, что несколько больше, чем у других радиолокационных станций с АФАР (800-1200 ППМ), применяемых на истребителях F/A-18E/F, F-16E/F, F-2, «Рафаль» и др.

Полотно антенны AN/APG-77 установлено с наклоном вверх (порядка 15’), что несколько улучает обзор верхней полусферы, но ограничивает обзор нижней. Большая масса самой антенны (около 220 кг) практически исключает применение механического доворота (как на российской станции «Ирбис» с ПФАР).

Максимальная дальность обнаружения эталонной воздушной цели с ЭПР=1 м? AN/APG-77 достигает 190 км (при вероятности обнаружения цели 85%). Впрочем, в ряде источников можно встретить утверждения, что «типовая» цель (без указания вероятности ее обнаружения)обнаруживается AN/APG-77 на дальности 200 км, 210 км и даже 230 км.

Углы обзора станции AN/APG-77 по азимуту и углу места составляют ±60' (что, по мнению ряда специалистов, уже считается недостаточным). Количество одновременно сопровождаемых воздушных целей не превышает 20 (по другим данным, может достигать 28), а количество одновременно обстреливаемых – 10 (что соответствует максимальному числу ракет, имеющихся на борту F-22A).
