В качестве основного ГШГ-7,62 использован в установке НУВ-1М вертолета Ка-29, где он смонтирован в носовой части под открывающейся створкой и наводится по вертикали.
На практике ГУВы не получили широкого распространения, оставаясь сложными в снаряжении и использовании и не обеспечивая сколько-нибудь заметных преимуществ перед привычными блоками НАР. Особенно этим выделялись пулеметные гондолы, по трудоемкости подготовки и обслуживания втрое превосходившие штатный пулемет Ми-24, но применимые разве что по незащищенным скоплениям живой силы — типа колонн пехоты на марше.
У гранатометного ГУВ препятствием была малая скорострельность и низкая «окопная» баллистика: при начальной скорости гранаты 180 м/с траектория была навесной, из-за чего стрельба требовала изрядного тангажа с задиранием носа вертолета и потерей скорости (гранаты при этом можно было даже наблюдать в полете к цели). За один заход с прицельной дальности в 700–800 м удавалось выпустить не более полусотни гранат, а для израсходования всего боекомплекта из 300 патронов требовалось выполнить 5–6 заходов на цель.
В полной мере использовалось стрелково-пушечное вооружение авиации и в ходе обеих чеченских кампаний. Об интенсивности боевой работы могут свидетельствовать такие цифры: за время проведения первого этапа антитеррористической операции в Чечне с 9 августа 1999 г. по 19 июня 2000 г. только вертолетчики армейской авиации израсходовали 89850 патронов калибра 12,7 мм и 30 мм, при этом было отмечено всего восемь случаев отказа стрелково-пушечного вооружения.
| Тип оружия | Год принятия на вооружение | Калибр, мм | Масса оружия, кг | Скорострельность выстр./мин | Масса снаряда (пули), г | Начальная скорость снаряда (пули), м/с | Секундный залп, кг/с |
| Пулеметы | |||||||
| А-12,7 | 1953 | 12,7 | 28 | 1000 | 44-48 | 800-835 | 0,92 |
| ЯкБ-12,7 | 1977 | 12,7 | 45 | 4000 | 44-48 | 800-835 | 3,72 |
| ГШГ-7,62 | 1980 | 7,62 | 17,5 | 5000–6000 | 9,6-11,8 | 800-850 | 0,96 |
| 2500–3500 | 0,68 | ||||||
| Пушки | |||||||
| Н-37 | 1947 | 37 | 103 | 400 | 726-753 | 675-690 | 5,05 |
| НР-23 | 1948 | 23 | 39 | 870 | 174-200 | 690-740 | 2,9 |
| АМ-23 | 1954 | 23 | 43 | 1300 | 174-200 | 680-720 | 4,33 |
| Р-23 | 1963 | 23 | 58 | 2500 | 173 | 850 | 7,29 |
| ГШ-23 | 1959 | 23 | 46 | 3200 | 174-196 | 680-720 | 9,33 |
| ГШ-6-23 | 1974 | 23 | 73 | 6000–8000 | 174-185 | 705-720 | 23,25 |
| НР-30 | 1955 | 30 | 66,5 | 900 | 405-410 | 780-850 | 6,15 |
| ГШ-6-30 | 1975 | 30 | 148 | 5500–6100 | 390-396 | 800-845 | 40,2 |
| ГШ-301 | 1983 | 30 | 45 | 1500–1800 | 390-396 | 860 | 11,64 |
| ГШ-30 | 1982 | 30 | 105 | 3000 | 390-396 | 870 | 19,4 |
| гш-зок | 1987 | 30 | 126 | 2000–2600 | 390-396 | 940 | 17,1 |
| 300-400 | 2,63 | ||||||
| АГ-17А | 1977 | 30 | 22 | 470-520 | 280 | 180 | 2,43 |
| 2А42 | 30 | 115 | 550-800 | 400 | 970 | 5,33 | |
| 200-300 | 2,0 |
| Тип установки | Тип ЛА | Калибр, мм Количество и тип оружия | Боекомплект, патронов | Углы обстрела, град. | |
| по горизонтали | по вертикали | ||||
| Самолетные кормовые установки | |||||
| ДК-7 | Ту-16 | 2хАМ-23 | 2x500 | +70/-70 | +60/-40 |
| ДК-12 | Ту-95 | 2хАМ-23 | 2x500 | +70/-70 | +60/-40 |
| ДВ-65У | Ан-12 | 2хАМ-23 | 2x500 | +70/-70 | +60/-40 |
| ДК-20 | Ту-22 | 1хР-23 | 500 | +30/-30 | +30/-30 |
| УКУ-9К-502-1 | Ту-22М2 | 2хГШ-23 | 2x600 | — И5/-45 | +40/-30 |
| УКУ-9К-502-П | Ил-76 | 2хГШ-23 | 2x600 | +60/-60 | +50/-40 |
| УКУ-9К-502М | TV-22M3 | 1хГШ-23 | 750 | +45/-45 | +40/-30 |
| Самолетные подвижные установки | |||||
| ДТ-В7 (верхняя) | Ту-16 | 2хАМ-23 | 2x250 | 0/-360 | +90/-3 |
| ДТ-Н7С (нижняя) | Ту-16 | 2хАМ-23 | 2x350 | +95/-Э5 | +2/-90 |
| ДТ-В12 (верхняя) | Ту-95 | 2хАМ-23 | 2x350 | 0/-360 | +90/-3 |
| ДТ-Н12 (нижняя) | Ту-95 | 2хАМ-23 | 2x400 | 0/-360 | +3/-90 |
| Вертолетные подвижные установки | |||||
| НУВ-1М | Ми-24А | А-12,7 | 800 | +30/-30 | 0/-55 |
| УСПУ-24 | Ми-24Д/В | ЯкБ-12,7 | 1470 | +60/-60 | +20/-60 |
| Тип установки | Тип оружия | Боекомплект, патронов | Масса пустой установки, кг | Масса снаряженной установки, кг | Габариты | ||
Длина * *Без учета стволов. В настоящее время совершенствование артиллерийского вооружения самолетов и вертолетов неразрывно связано с разработкой прицельных комплексов и систем целеуказания. Сопряжение прицельной аппаратуры и вооружения позволяет поражать цели в автоматическом режиме и дает летчику возможность сосредоточить все внимание на пилотировании самолета, повышая вероятность уничтожения цели. Что же касается роли и значения стрелково-пушечного вооружения для современной боевой машины, то метко и образно дал ему определение знаменитый Главком ВВС П.С. Кутахов: «Пушка на самолете — то же, что личный пистолет у летчика». МИ-24П МИ-28Н Ка-52 Фото Д. Пичугина., м |
Ширина, м | Высота, м | |||||
| ГП-9 | ГШ-23Л | 200 | 125 | 250 | 4,0 | 0,36 | 0,41 |
| УПК-23-250 | ГШ-23Л | 250 | 70 | 220 | 2,9 | 0,34 | 0,40 |
| СППУ-22 | ГШ-23 | 260 | 170 | 320 | 3,8 | 0,40 | 0,40 |
| СППУ-6А | ГШ-6-23 | 400 | 270 | 500 | 5,0 | 0,50 | 0,50 |
| ГУВ-2 | АГ-17А | 300 | 136 | 250 | 3,0 | 0,48 | 0,48 |
| ГУВ-1 | ЯкБ-12,7 и 2хГШГ-7,62 | 750 | 136 | 400 | 3,0 | 0,48 | 0,48 |
| 2x1800 |
*Без учета стволов.
В настоящее время совершенствование артиллерийского вооружения самолетов и вертолетов неразрывно связано с разработкой прицельных комплексов и систем целеуказания. Сопряжение прицельной аппаратуры и вооружения позволяет поражать цели в автоматическом режиме и дает летчику возможность сосредоточить все внимание на пилотировании самолета, повышая вероятность уничтожения цели. Что же касается роли и значения стрелково-пушечного вооружения для современной боевой машины, то метко и образно дал ему определение знаменитый Главком ВВС П.С. Кутахов: «Пушка на самолете — то же, что личный пистолет у летчика».
МИ-24П
МИ-28Н

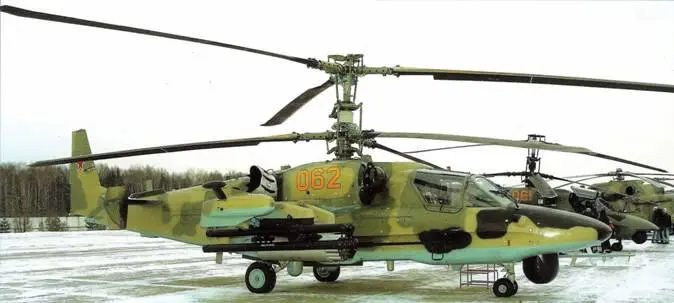

Ка-52
