Сборка первой машины началась еще в декабре 1939 г., а к сборке второй машины завод приступил только в конце января 1940 г., фактически сорвав сроки, оговоренные в постановлении Комитета обороны № 44Зсс. Несоблюдение сроков изготовления было вызвано прежде всего тем, что далеко не все конструктивные решения, использованные при разработке А-32, оказались приемлемыми для танка Т-34. И, как уже было сказано выше, конструкторам завода № 183 для обеспечения защиты танка от артиллерии калибров 37 и 45 мм пришлось изменять схему броневой защиты (прежде всего это касалось лобовой части корпуса и башни танка в целом), а также заниматься доводкой ряда узлов и агрегатов машины. Естественно, эти работы заняли определенное время. Кроме того, производство опытных машин тормозили несвоевременные и неполные поставки комплектующих с заводов-смежников. Так, например, полученные с Кировского завода в середине января две пушки Л-11 оказалась некомплектными: в них отсутствовал ряд механизмов, которые завод N2183 получил позднее.

Хронологию изготовления двух опытных образцов танка Т-34 можно проследить по сводкам завода № 183 за период январь-февраль 1940 г.:

СВОДКА

ПО МАШИНЕ А-34 НА 9 ЯНВАРЯ 1940 года

1. Трансмиссионное отделение и ходовая часть собраны за исключением гусеницы.

2. 9 января производили прокрутку машины, в результате прокрутки вышел из строя стартер и было обнаружено биение правого фрикциона, приступили к выяснению и устранению дефектов.

3. Заготовки на погон получены. Одна заготовка прошла предварительную обработку и сейчас находится на нарезке зуба.

4. До настоящего времени на завод не поступили: крыша башни и система Л-11, что может задержать выпуск машины. [4]

СВОДКА

ПО МАШИНЕ А-34 НА 20 ЯНВАРЯ 1940 года

1. Окончательный выпуск машины задерживается по следующим причинам. До настоящего времени еще на завод не поступила система Л-11. Не установлены смотровые приборы, нет сиде

ний в боевом отделении, не готов еще поворотный механизм башни и другие.

2. Машина может быть готова к обкатному пробегу не раньше чем 24–25 января и то притом условии, если машина в обкатный пробег пойдет без системы и полностью не будет укомплектована. [5]

СВОДКА

ПО МАШИНЕ А-34 НА 27 ЯНВАРЯ 1940 года

1. Первая машина полностью не укомплектована:

а) Не установлены смотровые приборы.

б) Не размещены боеукладки и инструмент.

в) Артсистема установлена без ряда отдельных приборов и механизмов.

2.24 января машина ходила в обкаточный пробег. На 19 км пути полетел вентилятор, машина на завод возвращалась на буксире. Вместо вышедшего из строя вентилятора был установлен на машину А-34 серийный вентилятор с машины А-8. Во втором пробеге 26 января на 9 км пути получилась перекачка масла из одного бака в другой, в результате чего перегруженный бак лопнул по местам пайки. В настоящее время ведутся работы по смене негодного бака и по выяснению причин вызвавших аварию.

3. Корпус на 2-ю машину 27 января должен поступить в Механический цех на расточку. К сборке предполагается приступить 30–31 января 1940 г. [6]

СВОДКА

ПО МАШИНЕ А-34 НА 6.2.40 г.

1. Первая машина А-34 обкатку прошла, в настоящее время производится укомплектовка её. Задержка происходит вследствие отсутствия бронировки артсистемы. Недостающие детали к маске пушки с Кировского завода получены.

2. Вторая машина находится на сборке и может быть готова 14–15 февраля 1940 года. [7]

Окончательно два опытных танка Т-34 были готовы в середине февраля 1940 г. Они отличались друг от друга, в основном, конструкцией броневого корпуса и башни. Танк с заводским номером 311-11-3, в дальнейшем именовавшийся в документации по войсковым испытаниям «Танк № 1», имел значительно больше сходств со своим предшественником А-32, чем танк № 311-18-3, получивший обозначение «Танк № 2». Рассмотрим основные конструктивные отличия корпусов и башен этих машин.

Бронезащита рабочего места водителя

На «Танке № 1» в левой верхней части лобового листа располагалась будка водителя. Корпус (колпак) будки, изготовленный методом литья (толщина стенок равнялась 45 мм), был вварен в лобовой лист танка и имел в верхней части люк для посадки и выхода водителя. Крышка люка толщиной 15 мм крепилась с помощью двух петель и закрывалась при помощи замка. В колпак будки были врезаны три смотровых прибора (один по центру и два по бокам). Подобная конструкция обеспечивала хорошую обзорность механику- водителю, но имела и ряд недостатков: за счет меньших углов наклона стенок, использования литой брони и наличия вырезов под смотровые приборы бронестойкость будки значительно снижалась. Но главное — при определенном положении башни ствол пушки Л-11 мешал открытию крышки люка. Следует заметить, что это был второй вариант бронезащиты рабочего места водителя. Первый вариант, разработанный в начале осени 1939 г., был также выполнен в виде будки, но люка для выхода механика-водителя не имел и в металле воплощен не был.

На «Танке № 2» установили третий вариант бронезащиты рабочего места водителя, впоследствии реализованный в серийном производстве. Защита состояла из листа смотровых приборов с выштамповкой под голову водителя и двумя вваренными в него основаниями для установки боковых перископических смотровых приборов. Приборы располагались под углом 60° к продольной оси танка. Лист смотровых приборов вваривался в верхнюю часть лобовой детали. Люк-лаз был вырезан непосредственно в лобовой детали танка и обеспечивал выход и посадку водителя при любом положении башни. Крышкалюка крепилась на петле к листу смотровых приборов и была равнопрочна лобовой детали. В верхней части крышки располагался центральный смотровой прибор водителя (перископический).

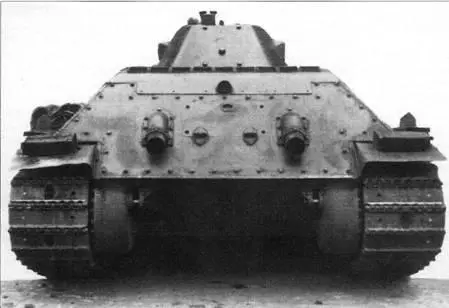

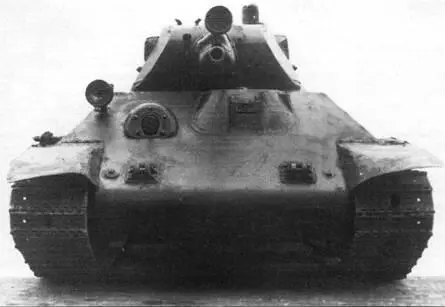

Вид спереди и сзади опытного танка Т-34 № 1 (заводской номер 311-11 -3).

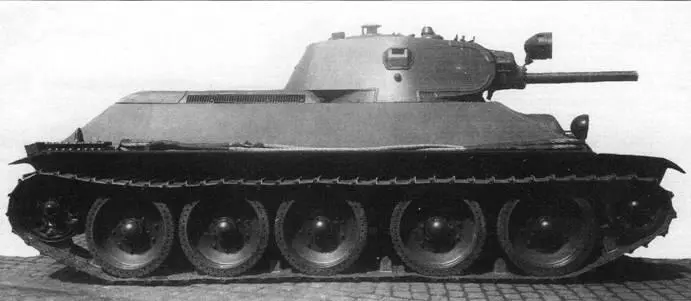

Опытный танк Т-34 № 2 (заводской номер 311-18-3).

Наиболее ярко сходство «Танка № 1»с А-32 было выражено в конструкции кормовой части машины. Створки поперечных жалюзи над вентилятором были выполнены распашными и располагались ниже уровня крыши моторного и боевого отделений, из-за чего в верхнем кормовом листе выполнили вырез. Нижний кормовой лист представлял собой прямую деталь и сопрягался с верхним кормовым листом и с днищем под углом. Также схожими по конструкции с А-32 были верхний кормовой лист (крепежные болты располагались по всему периметру детали) и бронировки выхлопных патрубков.
