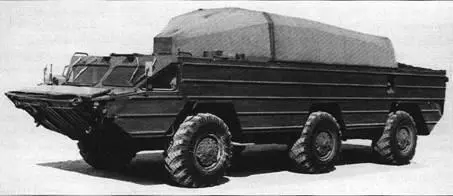

Транспортно-заряжающая машина 9Т217Б на шасси БАЭ-5939.

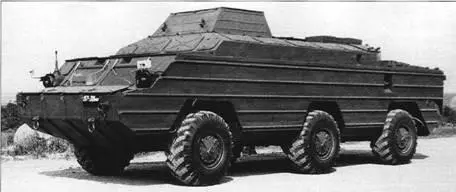

Машина технического обслуживания 9В210 на шасси БАЗ-5938.

После этого темп работы над «Осой» заметно увеличился. В течение нескольких месяцев была полностью изменена компоновка средств комплекса, став значительно более рациональной, продуманной до мелочей. Вместо значительно разнесенных антенн радиолокатора и направляющих пусковой установки на крыше самоходной установки теперь размещалось единое антенно-пусковое устройство. Это позволило получить не только более простую и жесткую конструкцию, менее подверженную колебаниям и вибрациям, но и обстреливать цели с минимальными ограничениями по секторам. Появились на машине и телевизионно-оптический визир, средства навигации и ориентирования относительно сторон света. Существенно улучшились условия работы боевого расчета: более удобно стали располагаться блоки систем и органы управления — многочисленные табло, приборы, переключатели, кнопки…

По сути дела, всего за 1,5 года родился практически новый ЗРК малой дальности, компоновка средств которого со временем была признана классической!

Размещенная на боевой машине 9АЗЗБ комплекса «Оса» (9КЗЗ) радиолокационная станция обнаружения целей (СОЦ) представляла собой когерентно-импульсную РЛС кругового обзора см-диапазона со стабилизированной в горизонтальной плоскости антенной, что позволяло производить поиск и обнаружение целей при движении комплекса на местности и при преодолении водной преграды. РЛС осуществляла круговой поиск вращением антенны со скоростью 33 об./мин, а по углу места — переброской луча в одно из трех положений при каждом обороте антенны. При импульсной мощности излучения 250 кВт, чувствительности приемника порядка 10 13 Вт, ширине луча по азимуту Г, по углу места — от 4° в двух нижних положения луча и до 19° в верхнем положении (общий сектор обзора по углу места составлял 27°) станция могла обнаружить воздушную цель типа истребитель на дальности 40 км при высоте полета 5 км (или 27 км на высоте 50 м). Станция была хорошо защищена от активных и пассивных помех, располагала эффективной системой селекции движущихся целей.

При обнаружении цели и выяснении ее государственной принадлежности с помощью бортового НРЗ боевая машина делала короткую остановку, включался передатчик станции слежения за целью (ССЦ), производилось взятие цели на автосопровождение по угловым координатам и по дальности. РЛС сопровождения цели см-диапазона волн, установленная на боевой машине, при импульсной мощности излучения 200 кВт, чувствительности приемника 2х10' 13 Вт и ширине луча 1° обеспечивала захват цели на автосопровождение на дальности 23 км при высоте полета 5000 км (или 14 км при высоте полета 50 м).

По получаемым данным счетнорешающий прибор (СРП) вырабатывал информацию для пуска ракеты, которая отображалась на экране индикатора. При входе расчетной точки встречи ракеты с целью в зону поражения включался передатчик команд и производился пуск первой, а затем (при необходимости) второй ракеты.

ССЦ боевой машины 9АЗЗБ имела систему селекции движущихся целей (СДЦ), для защиты от пассивных помех и различные средства защиты от активных помех. В случае применения противником сильных активных помех сопровождение цели могло производиться по угловым координатам с помощью телевизионнооптического визира (ТОВ), а по дальности — по данным СОЦ, имеющей значительно больший энергетический потенциал. При этом в качестве метода наведения использовался метод «трехточка».

В системе радиокомандного наведения комплекса «Оса» применялись два комплекта антенн широкого и среднего лучей для захвата и ввода в луч станции сопровождения цели двух ЗУР при пуске с минимальным интервалом (3–5 с). В дополнение к применяемым в ЗРК «Круг» методам наведения в комплексе «Оса» при стрельбе по низколетящим целям (на высотах 50-100 м) использовался метод «горка», обеспечивающий подлет ЗУР к цели сверху, что позволяло снизить ошибки выведения ракеты на цель, исключив срабатывание радиовзрывателя от земли.

Заводские испытания комплекса начались в марте 1970 г. на Эмбенском полигоне, а уже в июле 1970 г. здесь вновь приступила к работе государственная комиссия под председательством генерал-майора М.М. Савельева, начальника ПВО Киевского военного округа. В состав комиссии от Министерства обороны входили Г.Т. Опрышко, В.А. Степаненко, И.В. Шестов, С.И. Маслов, Г.В. Астафьев, Е.М. Трубников, Н.П. Татаринов, В.К. Блинов, А.А. Алексеев и другие, от разработчиков И.М. Дризе, А.М. Рожнов, В.В. Пачкин, В.В. Осипов, Ф.О. Согомонян и другие.

На полигоне, который к тому времени возглавил генерал-майор, профессор В.Д. Кириченко был создан полунатурный моделирующий комплекс для предварительной и дополнительной к стрельбовым испытаниям оценки процессов функционирования комплекса. Это позволило обеспечить реализацию отдельных пунктов программы испытаний при более жестких условиях, чем обычно.

Так, для уточнения некоторых характеристик РЛС комплекса самолеты, обеспечивавшие проведение испытаний, должны были летать на высотах в несколько раз ниже, чем разрешалось руководством ВВС. Для преодоления этого запрета пришлось получить от Главкома ВВС специальное разрешение.

М.М. Косичкин.

В.В. Осипов.

А.М. Рожнов.

Появились определенные сложности и при стрельбе ракетами по радиоуправляемым мишеням Ла-17, которые предназначались для испытаний зенитных комплексов с достаточно высокой нижней границей поражения и не были рассчитаны на полеты, выполнявшиеся на высоте несколько десятков метров. Но специалистам Эмбенского полигона удалось справиться с этой задачей путем доработки соответствующим образом аппаратуры мишени.

Впрочем, и после этого предсказать заранее и с высокой точностью высоту, на которой будет происходить полет мишени, оказалось невозможно. Но это требовалось для определения дальности, на которой следует произвести пуск ЗУР, поскольку с увеличением высоты поражения в достаточно сложной зависимости росла и возможная дальность перехвата мишени. В силу же конструктивных особенностей работы ЗРК «Оса» по низколетящим целям (антенна станции сопровождения цели при стрельбе стопорилась) выполнять подобные оценки расчет не мог. Ненамного больше пользы в решении этого вопроса приходилось ожидать и от радиолокационных средств системы внешнетраекторных измерений полигона.
