Эту проблему удалось решить тем, что на оптические приборы ближайших к стартовой позиции площадок системы внешнетраекторных измерений была возложена задача по определению углов места нахождения мишени. В свою очередь, РЛС этих площадок должны были измерять дальность до мишени. В итоге, была подготовлена специальная таблица «высот-дальностей», дающая возможность оператору комплекса в соответствии с сообщавшейся ему высотой полета мишени определять дистанцию пуска ракеты.

Предельно малая высота поражения цели оказывала существенное влияние и на требования к работе радиовзрывателя ракеты, дистанция срабатывания которого была соизмерима с высотой полета мишени, что могло приводить к его преждевременному срабатыванию при полете ЗУР над местными неровностями рельефа, деревьями, постройками и пр. Поэтому в процессе испытаний потребовалось подбирать такие траектории полета ракеты, при которых бы полностью исключалась возможность подобного исхода. Также применялся и метод «горки». Одновременно велась доводка и самого радиовзрывателя ракеты, который в дальнейшем стал надежно срабатывать и при перехвате целей на еще меньших высотах, чем было задано в ТТЗ.

Не были забыты государственной комиссией и те, кому предстояло работать с новым комплексом в войсках. Самое серьезное внимание уделялось тактическим и эксплуатационным характеристикам «Осы» — например, времени, необходимому для включения аппаратуры боевой машины. Использовавшаяся первоначально в составе комплекса элементная база не позволяла сократить его до требовавшихся по ТТЗ одной-двух минут. В результате, на ленинградский завод «Светлана» было отправлено письмо с просьбой о комплектации аппаратуры комплекса электронно-вакуумными приборами, требующими меньшего времени разогрева.

Одновременно с испытаниями на Эмбе на одном из подмосковных полигонов испытывалась плавающая база комплекса. Время выполнения этой работы несколько отставало от намеченных сроков. Тем не менее все данные о выявленных недостатках самоходного шасси по плавности хода, управляемости и устойчивости (в том числе и на плаву) комиссия внесла в перечень замечаний и предложений по дальнейшей доработке.

Госкомиссии пришлось заниматься и таким непривычным делом, как наименование огневой единицы комплекса, определение его возможной организационно-штатной структуры.

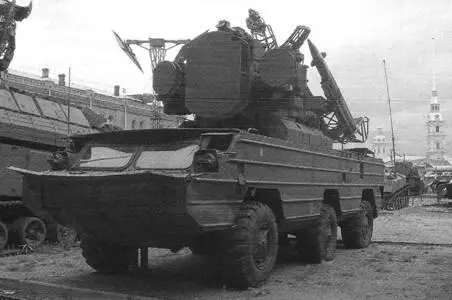

Боевая машина 9А33Б зенитного ракетного комплекса 9К33 «Оса».

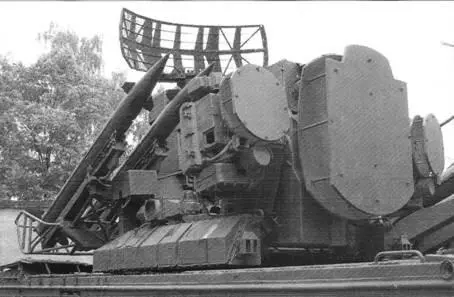

Антенно-пусковое устройство боевой машины 9А33Б с четырьмя ЗУР 9М33.

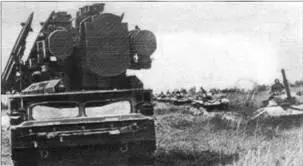

Боевая машина 9А33Б на учениях.

Как вспоминал участник испытаний полковник М.М. Дудник, «можно было ожидать, что наименование элементов ЗРК сьи-рает определенную роль при определении категорий членов расчета и, в первую очередь, начальника. Выходило так, что объем принимаемых решений и выполняемых задач соответствует батарейному и даже дивизионному звену комплексов большой дальности действия. Учитывая к тому же потребный для качественного освоения столь сложной техники срок службы, комиссия сочла нецелесообразным иметь в составе расчета двух офицеров — наводчика (в звании майор) и офицера наведения (капитан). Но документами Министерства обороны должностная категория начальника расчета была приравнена к должности командира взвода. А место офицера наведения занял сержант срочной службы, позднее — прапорщик».

Работа государственной комиссии завершилась к февралю 1971 г. Последнее заседание состоялось в Москве, где в министерствах и управлениях Минобороны можно было снять все вопросы, связанные с испытаниями самоходной базы комплекса.

4 октября 1971 г. ЗРК «Оса» был принят на вооружение. Вслед за этим большая группа разработчиков комплекса была отмечена государственными наградами, Ленинской (А.М. Рожнов, В.В. Осипов, Л.Л. Лавров, БД. Пупков и B.C. Котов) и Государственной (Б.З. Белокриницкий и др.) премиями.

Зенитный ракетный комплекс «Оса» обеспечивал поражение целей, летящих со скоростью до 300 м/с на высотах 200-5000 м в диапазоне дальностей от 2,2–3,6 до 8,5–9 км (с уменьшением максимальной дальности до 4–6 км для целей, летящих на малых высотах — 50-100 м). Для сверхзвуковых целей (со скоростью до 420 м/с) дальняя граница зоны поражения не превышала 7,1 км на высотах 200- 5000 м. Курсовой параметр составлял от 2 до 4 км.

В окончательном виде масса ракеты достигла 128 кг, длина — 3158 мм, диаметр — 208 мм, размах крыльев — 650 мм. Ракета передавалась в войска в полностью снаряженном виде и не требовала выполнения подстроечных и проверочных работ, кроме регламентных выборочных проверок на арсеналах и базах не чаще одного раза в год.

Вероятность поражения цели типа F-4C («Фантом-2») одной ракетой (с массой боевой части 15 кг), рассчитанная по результатам моделирования и боевых пусков, составляла 0,35-0,4 на высоте 50 м и увеличивалась до 0,42-0,85 на высотах более 100 м. Самоходное шасси обеспечивало средние скорости движения комплекса по грунтовым дорогам днем 36 км/ч, ночью — 25 км/ч. Максимальная скорость движения по шоссе составляла до 80 км/ч. На плаву скорость движения комплекса достигала 7-10 км/ч.

В окончательном виде, помимо боевой машины 9АЗЗБ, в состав комплекса вошли ТЗМ 9Т217Б с восемью ракетами, МТ09В210, контрольно-испытательная подвижная станция 9В242, юстировочная машина 9Ф914, машина группового ЗИП 9Ф372, комплект наземного оборудования 9Ф16.

ТЗМ 9Т217Б (шасси БАЭ-5939) предназначалась для транспортирования восьми ракет и заряжания ими пусковой установки, для чего она была оснащена грузоподъемным краном.

Машина технического обслуживания 9В210 (шасси БАЗ-5938) служила для проведения технического обслуживания и текущего ремонта шасси боевых и транспортно-заряжающих машин. Однако этих машин было выпущено относительно немного, поскольку в дальнейшем подразделения ЗРК «Оса» и их модификации комплектовались МТО на шасси многоцелевых автомобилей.

Контрольно-испытательная станция 9В242 была нужна для проведения работ с ракетой комплекса. Юстировочная машина 9Ф914 предназначалась для проверки и настройки радиолокационных средств. Эти изделия также размещались на шасси многоцелевых автомобилей.

Серийное производство ракет 9МЗЗ было поручено кировскому заводу № 32 МАП, ставшему «Заводом имени XX-го партсъезда». Обеспечение выполнения этой работы стало одной из задач, поставленных перед сформированным весной 1966 г. на этом заводе филиалом МКБ «Факел».
