Стояночный тормоз барабанного типа с двумя внутренними колодками был установлен на двух центральных бортовых передачах. При движении стояночным тормозом разрешалось пользоваться только в аварийных ситуациях. Рабочие тормозные механизмы — герметичные, колодочного типа, были установлены на всех шести колесах. Привод рабочих тормозов — гидравлический, с пневмоусилителем. Пневматическая система использовалась также для регулирования давления воздуха в шинах, приведение в действие стеклоочистителя, звукового сигнала, системы герметизации подводных агрегатов, системы управления тормозами лебедки и термостата жалюзи.

Подвеску передних и задних управляемых колес выполнили торсионной, независимой, с гидравлическим амортизатором. Неуправляемые колеса были жестко прикреплены к раме с помощью кронштейнов, к которым крепились картеры колесных редукторов.

Система электрооборудования — напряжением 24 В, однопроводная.

Рама ПЭУ — сварная, состояла из двух лонжеронов, выполненных из специального швеллерного профиля переменного сечения, соединенных между собой поперечинами при помощи косынок. Все детали рамы были изготовлены из алюминиевого сплава АМГ-61.

Водоизмещающий корпус ПЭУ был изготовлен из стеклопластика. В передней части корпуса размещались места четырех членов экипажа. Позади сидений находились блоки аппаратуры радионавигационного комплекса и съемные носилки. Для обеспечения доступа к аппаратуре все сиденья были выполнены откидными. Носилки также могли быть откинуты вверх и закреплены. Сверху рабочее место экипажа закрывалось откидным колпаком. От носа до колпака передняя часть корпуса была закрыта палубой. При монтаже аппаратуры и при авиатранспортировке установки колпак над отсеком экипажа снимался.

Водомет размещался в кормовой части корпуса ПЭУ. Он состоял из приемного патрубка и осевого насоса, который засасывал воду через приемное отверстие в днище корпуса и выбрасывал ее через направляющий аппарат и напорный трубопровод, установленный ниже проема заднего борта.

Для удаления воды в нише корпуса между вторыми и третьими парами колес размещался трюмный насос производительностью 600 л/мин. Выпускная труба насоса выбрасывала откачиваемую воду через отверстие в боковине корпуса над ватерлинией. Для слива воды из корпуса служил кингстон, установленный около водомета, и сливная пробка под заборной горловиной насоса.

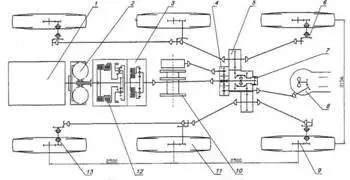

Кинематическая схема ПЭУ:

1 — двигатель; 2 — гидротрансформатор; 3 — демультипликатор; 4 — механизм отбора мощности; 5 — раздаточная коробка; 6 — бортовой редуктор; 7 — механизм блокировки межбортового дифференциала; 8 — водомет; 9 — колесный редуктор; 10 — лебедка; 11 — колесо; 12 — планетарная коробка передач; 13 — шарнир равных угловых скоростей типа «Рцеппа».

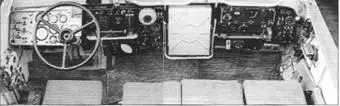

Рабочее место экипажа.

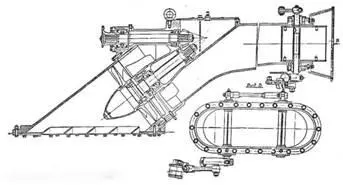

Водомет амфибии ПЭУ.

Для предотвращения попадания воды в подводные агрегаты (колесные редукторы) имелась система герметизации, обеспечивающая создание избыточного давления в корпусе колесного редуктора за счет воздуха от пневматической системы установки.

На ПЭУ устанавливалась автоматическая система пожаротушения, которая по сигналу одного из термодатчиков обеспечивала с помощью огнетушителей тушение очага пожара, возникшего в корпусе. В случае отказа автоматики предусматривалось ручное включение системы.

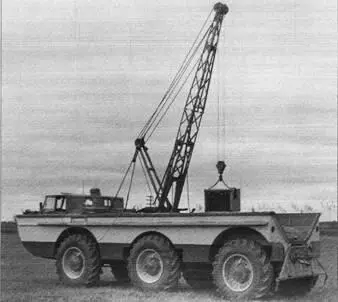

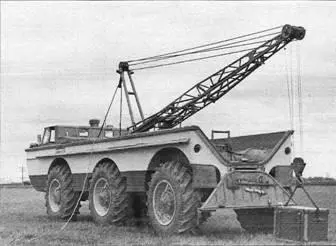

Автомобиль был оборудован стреловым неповоротным автомобильным краном грузоподъемностью 3 т. Стрела крана была шарнирно соединена с закрепленным на раме установки основанием. На основании также монтировались стреловая и грузовая лебедки и стойка портала (контрфорса).

Для подъема груза служила электрическая лебедка Л ПГ-10, обеспечивающая скорость подъема груза 3 м/мин. Для подъема стрелы применялась несколько измененная лебедка от автомобиля ЗИЛ-157Кс механическим приводом от раздаточной коробки. Механическая лебедка оснащалась двумя барабанами: малым — для подъема и опускания стрелы и большим — для самовытаскивания автомобиля при застревании.

Для перевозки спускаемых аппаратов на раме в задней части машины был установлен ложемент. Набор сменных комплектов опорных устройств позволял транспортировать несколько типов спускаемых аппаратов. Погрузка спускаемого аппарата производилась краном через свободный проем заднего откидного борта.

Ю.В. Исполатов, В.В. Иванов, В.А. Грачев, Ю.А. Гагарин, Я.А. Голодовский, А.А. Исаев осматривают автомобили на территории СКБ ЗИЛ 20 июня 1966 г.

Погрузка оборудования на платформу первой опытной ПЭУ.

17 июня собранная ПЭУ (пока без радионавигационной аппаратуры) была направлена в Чулково на обкатку. 20 июня СКБ ЗИЛ посетили космонавты Ю.А. Гагарин и А.А. Леонов в сопровождении начальника отдела управления ВВС В.М. Романенко. Они осмотрели вернувшуюся с обкатки ПЭУ и мореходную амфибию ЭИЛ-135П. Увиденным космонавты остались довольны, хотя более солидная мореходная амфибия с просторным пассажирским салоном им понравилась больше. 21 июня ПЭУ вновь ушла в Чулково для продолжения испытаний. 6 июля в Чулково с машиной ознакомился академик АН. Туполев.

13 июля ПЭУ испытывалась на Лыткаринском водоеме с полной нагрузкой и поднятой стрелой. На следующий день состоялся демонстрационный показ: в Чулково прибыла представительная делегация из ОКБ-1 и Генштаба. 15 июля ПЭУ вновь направили на Лыткаринский водоем для снятия швартовых, определения скорости движения на воде, устойчивости при работе краном. Подтвердилось, что корытообразный корпус повышал устойчивость установки на воде; машина прекрасно держала курс, была устойчива при работе с краном. В то же время выявились и некоторые недостатки: по завершению первого этапа испытаний автомобиль возвратили в СКБ для доработки недостаточно эффективной системы охлаждения и переделки палубы.

Однако успешно завершенный первый этап испытаний неожиданно для увлеченных творческим процессом работников СКБ вызвал недовольство директора ЗИЛа Д.П. Бородина. В техническом плане его можно было понять: ПЭУ создавалась на агрегатах автомобилей семейства ЗИЛ-135, производство которых было передано на Брянский автозавод, и директор ЗИЛа надеялся, что и ПЭУ будет делать кто-то другой. План производства серийных автомобилей ЗИЛ-130 с завода никто не снимал, да и денег на освоение производства абсолютно новой машины никто не выделял.
