БМД-1 выпуска до 1977 г.

Вид на крышу МТО БМД-1 выпуска первой половины 1970-х гг.

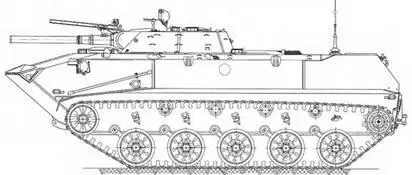

БМД-1 выпускало 1977 г. в положении минимального клиренса.

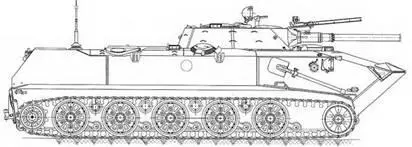

БМД-1 выпуска первой половины 1970-х гг.

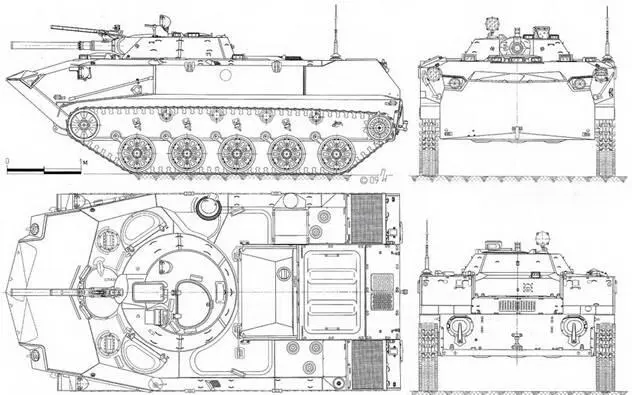

БМД-1 позднего выпуска.

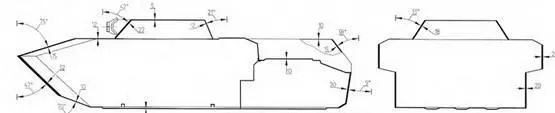

Схема броневой защиты БМД-1.

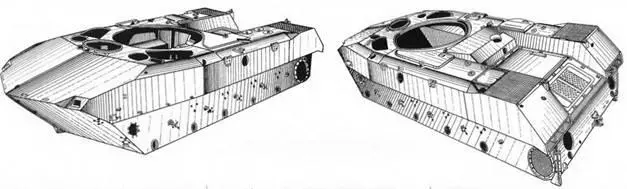

Корпус БМД-1 выпуска начала 1970-х гг.

Вид на люк механика-водителя БМД-1 П.

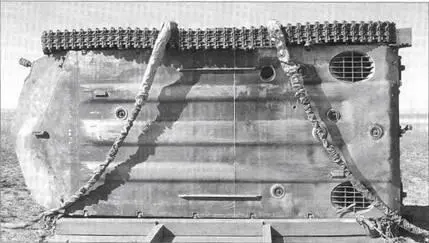

Днище корпуса БМД-1 П. Хорошо видны лючки-пробки и входные окна водометов, закрытые решетками.

Кормовой десантный люк БМД-1.

Среднее отделение занимало центральную часть корпуса и башню и было отделено от МТО герметичной перегородкой. В башне машины размещалось основное оружие с приводами наводки и прицелом, аппаратура пуска управляемых ракет, сиденье наводчика-оператора (слева от орудия), механизированная укладка с боекомплектом к орудию, боекомплект для спаренного пулемета, укладка для двух ПТУР, вентилятор и часть ЗИП. Посадку и выход наводчик-оператор производил через люк в крыше башни, закрывавшийся броневой крышкой. Для наблюдения за полем боя, кроме прицела, он пользовался четырьмя перископическими приборами ТНПО-170 (ТНПСМ70А): один устанавливался слева, два — перед и один — справа от его входного люка.

В корпусе монтировались сиденья для старшего стрелка стрелка-гранатометчика и помощника гранатометчика (на днище, позади башни), размещались шаровые установки для стрельбы из автоматов АКМС, оборудование системы ППО, укладка для выносной радиостанции, вытяжной вентилятор, отопитель среднего отделения, фильтровентиляционная установка, аппарат ТПУ, пневморессоры подвески, агрегаты гидросистемы, а также укладки для четырех автоматов, ручного гранатомета и боекомплекта к нему, ручного пулемета РПКС, гранат и осветительных ракет. По днищу отделения проходили тяги приводов управления и трубопроводы.

Посадка и высадка десантников из среднего отделения осуществлялась через кормовой десантный люк, закрывавшийся крышкой. Для наблюдения за полем боя в крыше отделения устанавливались два обогреваемых прибора ТНПСМ70 (ТНПО-170А) и перископический прибор МК-4С в крышке кормового люка.

МТО располагалось в кормовой части корпуса. В нем размещались силовой блок с обслуживающими системами, бортовые передачи, водометные движители, топливные и масляный баки, оборудование системы дымопуска, часть электрооборудования, пневморессоры подвески и агрегаты гидросистемы. Надгусеничные ниши в кормовой части корпуса образовывали полутоннель (проем моторно-трансмиссионного отделения), ведущий к кормовому десантному люку.

Сварной корпус машины был выполнен из катаных листов броневого алюминиевого сплава. Носовая часть корпуса состояла из верхнего и нижнего (гнутых) броневых листов, имевших рациональные углы наклона и подворота. В носовой части корпуса (у бортов) имелись две амбразуры под установку курсовых пулеметов. У передней кромки верхнего лобового листа на петлях устанавливался волноотражательный щит, состоявший из двух фрагментов (переводился в рабочее положение ручным приводом с места механика-водителя). Борта корпуса — вертикальные, включали верхние и нижние бортовые листы, причем передние верхние бортовые листы располагались под углом к продольной оси корпуса. Верхние листы вместе с листами, находившимися над гусеницами, образовывали подкрылки (в 1972 г. был введен прессованный профиль «борт-подкрылок). В нижней части бортов и к днищу приваривались кронштейны для балансиров опорных катков и кольца для установки и крепления бортовых редукторов, выше — кронштейны для резиновых опор балансиров. Кроме того, в нижних бортовых листах имелись отверстия для установки и крепления кривошипов направляющих колес (в передней части) и осей поддерживающих катков и опор пневматических рессор. В средних верхних бортовых листах располагалось по одному лючку под шаровую установку для автомата АКСМ, закрывавшемуся броневой крышкой.

Корма корпуса была образована кормовым листом, сваривавшимся с днищем, бортовыми листами и коробами эжекторов. В кормовом листе имелись отверстия для установки водопроточных труб водометов и стаканов заслонок водометов. На задних наклонных листах (надгусеничных ниш) располагались отверстия под монтаж габаритных фонарей и отверстия для слива воды, откачиваемой из машины насосами.

Жесткость днища, сваренного из сравнительно тонких броневых листов, обеспечивалась наличием трех продольных и четырех поперечных выступов (зигов) и одной продольной балки. В днище имелись лючки для слива топлива и масла из систем двигателя и коробки передач, закрывавшиеся пробками, и два входных отверстия заборных патрубков водометов с защитными решетками.

Крыша корпуса сваривалась с бортовыми и передними наклонными листами носовой части. В подбашенном листе были сделаны вырезы под установку погона башни (в средней части), основания люка механика-водителя, люков командира машины и пулеметчика, отверстия под вварку обойм смотровых приборов и установку прицелов курсовых пулеметов, клапанов вытяжного вентилятора, ВЗУ аппаратуры радиационной и химической разведки, передних габаритных фонарей, а также отверстие для нагнетателя системы коллективной защиты.

Сдвижная (вправо) крышка люка механика-водителя до середины 1970 г. изготавливалась из алюминиевого броневого сплава, после — из броневой стали, откидные (назад) крышки люков командира и пулеметчика — из броневого алюминиевого сплава.
