2.2. Противопульная стойкость кормовой проекции корпуса соответствует ТТХ: при обстреле машины в горизонтальном положении 7,62-мм пулей БЗ к автомату АК-47 в пределах оговоренных ТТХ дальностей (для верхнего пояса 125 м, для нижнего пояса 175 м) при курсовом угле!80‘получены только кондиционные поражения. Однако кормовая амбразура автомата не имеет защиты в боевом положении.

2.3. Фактические курсовые углы кондиционных поражений для бронекорпуса составляют:

— при попаданиях 12,7-мм пуль Б-32 — ±35;

— при попаданиях 7,62-мм пуль Б-32 — ±53;

— при попаданиях 7,62-мм легких пуль — ±70':

— при попаданиях 7,62-мм пуль БЗ к автомату АК-47 — ±68'.

При указанных углах попадания пуль в сварные швы вызывали также кондиционные поражения…

2.6…. Характер поражения бронедеталей толщиной 20 и 23 мм, выполненных из сплава АБТ-101, при обстреле 7,62-мм пулями Б-32 и 7,62-мм пулями БЗ к автомату АК-47 — вязкий, а при обстреле 7,62-мм легкими пулями и 12,7-мм пулями Б-32 — хрупкий. Характер поражения бронедеталей толщиной 32 мм, выполненных из сплава АБТ-101, при обстреле 7,62-мм пулями всех типов — вязкий, а при обстреле 12,7-мм пулями Б-32 — хрупкий…

2.7. Защита экипажа, десанта и внутреннего оборудования машины от осколков пуль при обстреле приборов наблюдения, мест их установки в корпусе и башне, стыка башни с корпусом, стыков крышек люков экипажи и десанта с основанием, стыков лючков бортовых для автоматов с бортом (в походном положении), амбразур курсовых пулеметов, стыков крышек над агрегатами силового отделения с корпусом, стыков заправочных пробок с горловинами, стыков ВЗУ "Электрон», вытяжного вентилятора, всасывающего патрубка ФВУ, заборного патрубка воздухоочистителя удовлетворительная.

На проведенных испытаниях проникновения осколков пуль и свинцовых брызг в рабочие зоны экипажа и десанта, а также поражения картонных щитов, установленных у стыков в районах размещения агрегатов и приборов, не было.

2.8… При обстреле 7,62-мм пулями всех типов поражения радиаторов через жалюзи не было. Защищенность радиаторов со стороны кормы неудовлетворительная.

При обстреле 7,62-мм пулями БЗ к автомату АК-47 при курсовом угле 18(7 и дальности 125 м выхлопных окон эжекторов радиаторы поражались рикошетирующими пулями…

2.14. Конструктивные прочность и живучесть люков экипажа и десанта, механизмов открывания и стопорения, скоб парашютной системы, буксирных крюков и болтовых соединений удовлетворительная. В процессе испытаний разрушения указанных соединений и узлов не было».

Как видим, защищенность машины от обстрела из стрелкового оружия проверялась очень придирчиво. На те же испытания, кстати, были представлены броневые листы из опытного магниеволитиевого сплава МАЛ-1. Испытания показали, что по бронестойкости они были не хуже штатных листов из алюминиевого сплава АБТ-101. При обстреле 7,62-мм пулей БЗ кондиционные поражения были получены: на штатном листе — при угле встречи 67°, на листе из сплава МАЛ-1 — при 65° (характер поражения — вязкий).

БМД-1 была оснащена средствами коллективной защиты от ударной волны ядерного взрыва (они также обеспечивали защиту экипажа от радиоактивных, отравляющих и бактериологических средств), системой противопожарного оборудования (ППО) и термодымовой аппаратурой ТДА.

В состав системы коллективной защиты входили: прибор радиационной и химической разведки (ПРХР), фильтровентиляционная установка (ФВУ) и уплотняющие устройства, срабатывавшие по сигналу от ПРХР (позднее устанавливался гамма-датчик ГД-1М). ФВУ с нагнетателем-сепаратором и фильтром поглотителя размещалась в среднем отделении на правом борту корпуса машины и предназначалось для подачи очищенного от радиоактивной пыли, отравляющих и биологических аэрозолей воздуха во внутренний объем машины и создания в нем избыточного давления. Люк забора воздуха ФНУ с клапаном располагался на крыше корпуса у правого борта посередине и был прикрыт грибком (форма которого на серийных машинах изменилась по сравнению с БМД-1 первых выпусков). Кроме того, в машине была предусмотрена укладка для двух приборов ТДП (танковый дегазационный прибор).

Система ППО обеспечивала тушение одного пожара в МТО и состояла из автоматической установки, в состав которой входили: автомат ППО, четыре термодатчика ТД-1, баллон с составом «3,5» и трубопровод с четырьмя распылителями, располагавшимися в МТО. Система включалась автоматически по сигналу от термодатчиков или вручную (кнопкой на щитке механика-водителя). Для тушения пожара в обитаемых отделениях в отделении управления укладывался углекислотный огнетушитель ОУ-2.

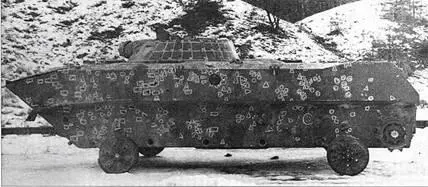

Корпус и башня БМП-1 после испытания обстрелом.

Гладкоствольное полуавтоматическое 73-мм орудие «Гром» в башне БМД-1 П.

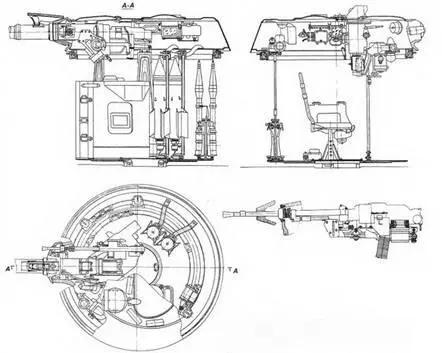

Боевое отделение БМД-1 выпуска начала 1970-х гг. и установка спаренного пулемета ПКТ.

В качестве основного оружия в башне машины устанавливались гладкоствольное полуавтоматическое 73-мм орудие 2А28 «Гром» и спаренный 7,62-мм пулемет ПКГ (6П7). Еще два курсовых пулемета ПКТ размещались в носовой части корпуса (в 1973 г. с пулеметов сняли пламегасители, установив защитные втулки, а торсионный уравновешивающий механизм курсовых установок заменили пружинным). Кроме того, сверху на орудии была закреплена пусковая установка для управляемой ракеты ЭМ 14 (9М14М) ПТРК 9К11 «Малютка».

Орудие 2А28, разработанное в ЦКИБ СОО В.И. Силиным, В.И. Зайцевым, Н.С. Пасенко и В.И. Волковым, имело ствол-моноблок (труба) и казенник с вертикальным клиновым затвором и полуавтоматикой копирного типа. Противооткатное устройство — гидравлическое, концентрического типа.

При стрельбе из спаренной установки и наведении управляемой ракеты использовался перископический комбинированный (дневной и ночной бесподсветочный) монокулярный прицел 1ПН22М1 («Щит»), Дневная ветвь прибора имела кратность увеличения 6 х и угол поля зрения 15°, ночная ветвь — 6,7 х и 6' соответственно. Наводка нестабилизированной спаренной установки осуществлялась с помощью пульта управления электроприводом 1ЭЦ1 ОМ «Кристалл» со скоростями: в вертикальной плоскости — от 0,07 до 6 град./с, в горизонтальной — от 0,1 до 20 град./с. Углы наводки по вертикали составляли от -4 до +30". Прицельная стрельба из орудия велась на дальностях до 1300 м (дальность прямого выстрела по цели высотой 2 м- 765 м), управляемыми ракетами — на дальностях от 500 м до 3000 м. Воспламенение электрокапсюля выстрела производилось от бортовой сети машины (кнопка на правой рукоятке пульта привода), а при выходе ее из строя — от дополнительного источника питания — дублера-генератора, вырабатывавшего электрический выстрел при повороте спускового рычага генератора. В цепи питания гальванозапала орудия была предусмотрена защита электронно-оптического преобразователя прицела 1ПН22М1 от засветок вспышкой выстрела — выстрел из орудия происходил только после закрытия шторки прицела. Стрельба из спаренного пулемета велась с помощью электроспуска (кнопка на левой рукоятке пульта привода). Управление полетом ракеты осуществлялось наводчиком-оператором по проводам с помощью рукоятки пульта аппаратуры управления 9С428.
