Находящийся в кормовой части среднего отделения (за отверстием под башенный погон) десантный люк закрывался крышкой, выполненной из магниевого сплава. В крышке люка имелись амбразура (без броневой заслонки, а ее шаровая опора штатно стопорилась по-походному) и отверстие под установку смотрового прибора. Для облегчения открывания и предохранения от резкого падения при закрывании крышки устанавливался специальный торсион.

Все шаровые установки, предназначавшиеся для стрельбы из автоматов АКСМ, были оснащены обогреваемыми смотровыми стеклами.

Проем над МТО закрывался съемными листами, обеспечивавшими доступ к двигателю и его системам, а также агрегатам трансмиссии и водометным движителям. На заднем съемном листе устанавливались решетки для предотвращения соскальзывания ног при посадке в машину и высадки из нее. На крыше правой надгусеничной ниши в районе МТО размещались съемные крышки патрубка воздухозабора двигателя, доступа к водяным и масляным трубопроводам и бачку гидросистемы машины, а также имелись лючки для доступа к заправочным горловинам правых топливных баков. В листе крыши левой надгусеничной ниши располагались лючки для доступа к заправочным горловинам левого топливного бака, масляного бака и заправки системы охлаждения двигателя. Все лючки закрывались пробками. В кормовой части ниш вваривались коробы эжекторов, входные окна которых прикрывались защитными решетками с сетками

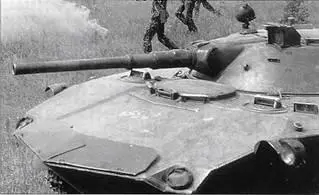

Слева: передняя верхняя часть корпуса БМД-1 (выпуска до 1979 г.), доработанной до стандарта БМД-1 П. Справа: передняя верхняя часть корпуса БМД-1П. Перед приборами наблюдения мехника-водителя установлен многорядный пулеотражатель. Справа виден габаритный фонарь, обеспечивающий горизонтальную направленность светового луча. Эти изменения были введены в 1979 г.

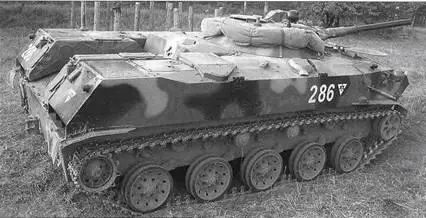

Корма корпуса машины образована кормовым и бортовыми листами, а также коробами эжекторов. Проем над МТО облегчает посадку и высадку десантников через кормовой люк.

Сужение корпуса в носовой части и Т-образная форма его поперечного сечения с развитыми надгусеничными нишами способствовали достижению необходимых водоходных качеств машины, а двухскатная «корабельная» форма верхнего и нижнего лобовых листов корпуса обеспечивала повышение их броневой стойкости.

В 1978 г. был введен ряд изменений для защиты от зажигательного оружия и, в частности, приборы наблюдения механика-водителя и пулеметчиков прикрыли увеличенными козырьками. С 1979 г. на верхнем лобовом листе корпуса всех БМД перед центральным прибором наблюдения механика-водителя стали устанавливаться защитные (ребристые) панели от свинцовых брызг пуль.

Для крепления подвесной парашютной системы на бортах корпуса машины имелись четыре петли, равноудаленные от центра тяжести машины, на бортах в носовой части — буксирные крюки, а на средней части кормового листа — буксировочное устройство. К верхним бортовым листам крепились передние надгусеничные полки с резиновыми грязевыми щитками, в нижней части кормовых бортовых листов — задние составные грязевые щитки (при подготовке к десантированию снимались). Кроме того, снаружи корпуса устанавливались фары, сигнал, габаритные фонари, волноотражательный щит, заслонки водометных движителей, антенна радиостанции, два ящика с ЗИП, укладывались и крепились укрывочный брезент, лом, лопата и буй.

Башня в виде усеченного корпуса устанавливалась над боевым отделением в средней части корпуса на шаровой опоре, имевшей алюминиевые погоны с пластмассовыми шарами, обеспечивавшими легкость конструкции и малое сопротивление повороту башни. Передняя часть башни была отлита из броневой стали средней твердости. В лобовую часть башни вваривалась литая рамка с амбразурами под орудие и спаренный пулемет. Амбразуру башни прикрывала подвижная бронировка.

В крыше башни имелись люки наводчика-оператора и выдачи ПТУР. Впереди и по сторонам люка вваривались обоймы для приборов наблюдения, а между люком и лобовой броней — кольцо по монтаж прицела. Для уменьшения массы башенной установки пришлось отказаться от механизма заряжания, сохранив при этом механизированную укладку на 40 выстрелов.

Десантники в шутку называют свои боевые машины «алюминиевыми танками», хотя реально броневая защита БМД-1 противостояла только пулям стрелкового оружия и легким осколкам. Корпус защищал экипаж от 12,7-мм бронебойных пуль Б-32: в лобовой проекции — с любой дальности, в бортовой проекции — с любой дальности при углах курсового обстрела ±35‘ и обеспечивал защиту от 7,62-мм бронебойных пуль Б-32 с дальности 100 м в углах безопасного маневрирования 108–160°. Башня машины гарантировала защиту от 12,7-мм бронебойных пуль Б-32 с дальности 100 м и курсовом угле обстрела ±45° и круговую защиту с любой дальности — от 7,62-мм бронебойных пуль Б-32. От 23-мм снаряда БЗТ лоб корпуса и башни гарантировал защиту с дальности более 500 м. Поскольку вопрос бронестойкости боевых машин легкой категории по массе обычно вызывает наибольшие споры, ниже приведены данные из отчета НИИБТ полигона (Кубинка) о результатах испытаний обстрелом корпуса серийной БМД-1 выпуска 1972 г., проведенных в период с 25 октября по 25 декабря 1972 г.

«2.1. Противопульная стойкость лобовой и бортовой проекций бронекорпуса и башни соответствует ТТХ: при обстреле машины в горизонтальном положении 12,7-мм пулей Б-32 с дальности 100 м (ударная скорость 790 м/с) в пределах курсовых углов 1*, оговоренных ТТХ (для башни и верхнего пояса корпуса ±30°, для нижнего пояса корпуса ±27°) некондиционных поражений брони не было 2*.

1* Курсовой угол обстрела — угол между продольной осью бронированной машины и направлением обстрела .

2* Под некондиционными поражениями принято понимать разрушения броневой преграды в недопустимой степени, устанавливаемой в нормативно-технической документации .

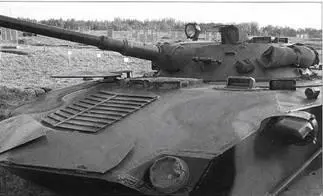

Башня БМД-1П (отличалась от башни БМД-1 только наличием кронштейна для установки ПУ ПТРК справа от люка наводчика- оператора).

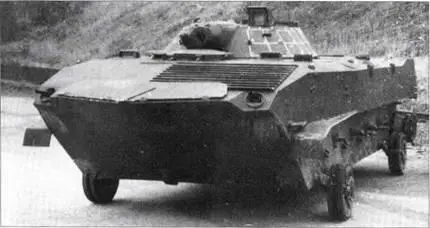

Корпус и башня БМД-1 перед испытанием обстрелом в конце 1972 г.
