Компоновка МТО танка «Объект 432» с продольным расположением двигателя ГТД-700М (проект).
| Характеристики | Марка двигателя | |||||
| ГТД-1 | ГТД-ЗТ | ГТД-ЗТЛ | ГТД-350Т | Г ГД 700 | ГТД-ЗТП | |
| Состояние производства | Опытный | Проект | ||||
| КБ разработчик | СКВ ЛКЗ | ОКБ-29 | ОКб-117 | СКБ-6 ЧТЗ | ОКБ-29 | |
| Год разработки | 1955–1958 | 1961–1962 | 1965 | 1963 | 1962–1965 | 1965–1966 |
| Максимальная мощность. кВт | 441 | 515 | 588 | 290 | 617 | 699 |
| (л.с.)* | (600) | (700) | (800) | (395) | (840) | (950) |
| Максимальный крутящий момент Н-м (кг-м) | 490 | 745 | 2793 | 1323 | *** | *** |
| (50) | (76) | (285) | (135) | |||
| Удельный расход топлива. г/кВт-ч | 571 | 449—476 | 388-408 | 360 | 326 | 360 |
| (г/л.с. ч)* | (420) | (330–350) | (285–300) | (265) | (240) | (265) |
| Применяемое топливо | ТС-1. ДЛ. ДЗ.ДА | Т-1 ипи ТС-1 | Т-1, ТС-1. ДЛ. ДЗ. ДА и неэтилированные бензины | |||
| Температура газа перед турбиной °С | 907 | 857 | 880 | 930 | 977 | 867 |
| Расход воздуха. кг/с | 6.70 | 4,5 | 4.14 | 2.18 | 4.08 | 4.0–4.5 |
| Степень повышения давления компрессора | 5.14 | 6.5 | 6.5 | 6.2 | 6.3 | 8.0 |
| Тип компрессора, число ступеней, шт | Центробежный, 2 | Осецентробежный, 6 и 1 | Осецентробежный, 7 и 1 | Осецентробежный, 8 и 1 | ||
| Тип турбины компрессора, число ступеней, шт | Осевая.2 | Осевая 1 | Осевая.2 | |||
| Частоте вращения вала компрессора, мин -1 | 26400 | 25500 | 24500 | 43200 | 26500 | 30000 |
| Тип силовой турбины, число ступеней, шт | Осевая. 2 | |||||
| Частоте вращения вапа силовой турбины мин-1 | 22000 | 21000 | 22000 | 20000 | 21000 | *** |
| Коэффициент приспособляемости | 2.44 | *** | 2.5 | 3.05 | 2.7 | 2,8 |
| Тип теплообменника | — | — | — | Стационарный | Стационарный | — |
| Степень теплообмена | — | — | — | 0.606 | 0,62 | — |
| Тип камеры сгорания, количество. шт | Трубчатая, индивидуальная, 6 | Кольцевая полупетлевая,1 | Кольцевая, прямоточная, 1 | Индивидуальная прямоточная, 4 | Кольцевая, полупетлевая, 1 | |
| Частота вращения выходного вала. мин -1 | 2570 | 3000–4000 | 3150 | 3000 | 3000 | 3150 |
| Габариты мм | ||||||
| длина | 1730 | 1700 | 1560 | 1385 | 1580 | 1230 |
| ширина | 1627 | 640 | 810 | 700 | 1550 | 845 |
| высота | 823 | 770 | 745 | 820 | 600 | 615 |
| Габаритный объем, м³ | 2.32 | 0,84 | 0,94 | 0.8 | 1.47 | 0.64 |
| Масса кг | 1260 | 350** | 450** | 270** | 750 | 350 |
| Габаритная мощность кВт/м³ | 190 | 613 | 626 | 363 | 420 | 1092 |
| (л.с./м³)* | (259) | (833) | (851) | (494) | (571) | (1484) |
| Удельная масса. кг/кВт | 2.86 | 0.68 | 0.77 | 0.93 | 1,22 | 0.50 |
| (кг/л.с.)* | (2.1) | (0.5) | (0.56) | (0.68) | (0.89) | (0.37) |
| Гарантийный срок работы,ч | 200 | 100 | 200 | 500 | 500 | 500 |
* В стендовым условиях.
** Без редуктора
*** У авторов нет данных
Таким образом, многочисленные попытки приспособления вертолетных двигателей для работы в составе силовой установки танка в середине 1960-х гг. не дали положительных результатов, однако позволили определить основные особенности применения ГТД в танках в различных условиях эксплуатации и концепцию создания систем силовой установки (воздухоочистки, обеспечения подводного вождения и др.). В итоге был сделан вывод о необходимости создания ГТД специально спроектированного для силовой установки танка. По решению правительства создание танкового ГТД было передано в авиационную промышленность. Дальнейшую разработку специальной танковой газотурбинной силовой установки продолжили совместно конструкторские бюро ЛКЗ и завода им. В.Я. Климова, но уже для танка «Объект 219» (Т-80) второго послевоенного поколения.
Продолжение следует
Авторы выражают благодарность и особую признательность Генеральному директору — главному конструктору ОАО «УКБТМ> ВБ Домнину, заместителю директора — главного конструктора ОАО СКВ «Турбина» Н.Ф. Строкову, ветерану ОАО «УКБТМ» Э.Б. Вавилонскому и А.Ю. Хлопотову за помощь в подготовке материалов этого раздела.
Фотоархив

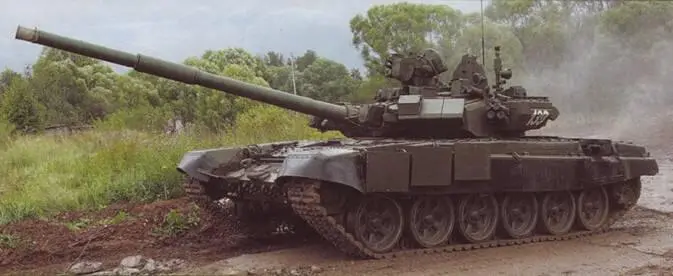

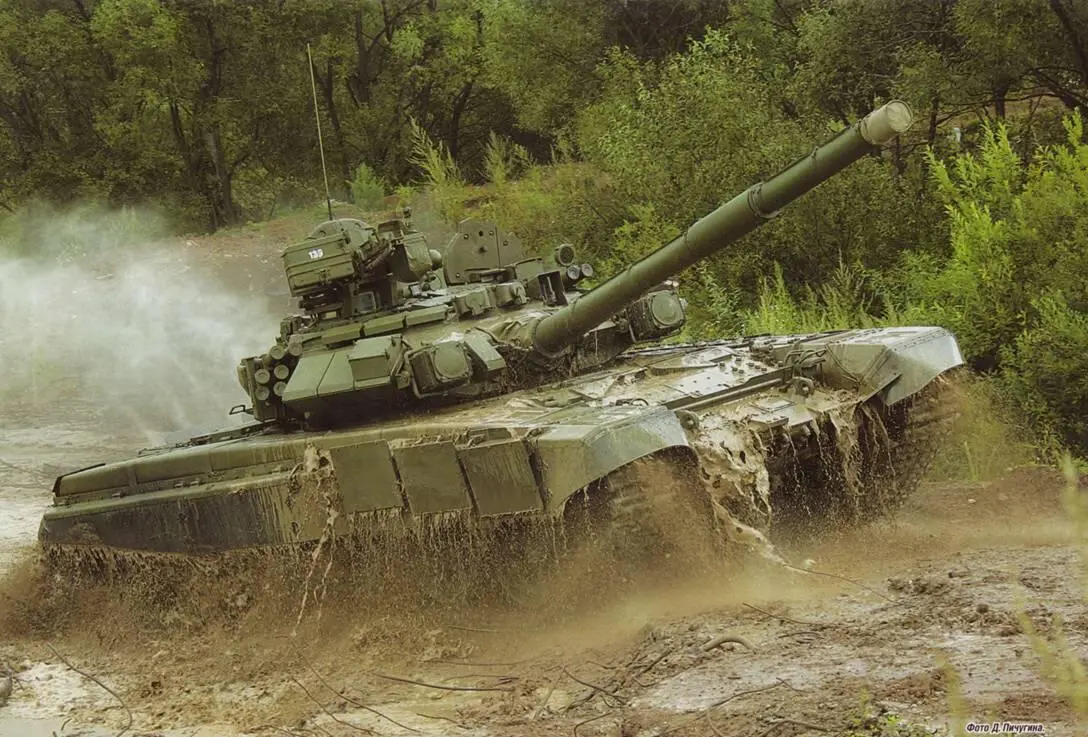

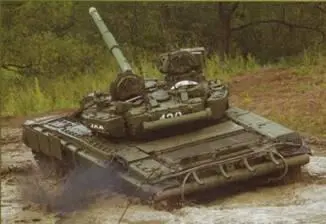

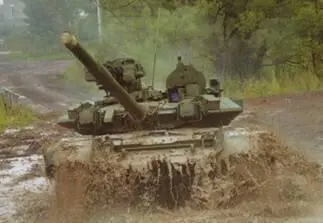

Танки Т-90А из состава отдельной Таманской мотострелковой бригады на учениях
Основной танк Т-90 А
Материал подготовлен совместно со службой информации и общественных связёй Московского военного округа.
Фото Д. Пичугина.
Крейсер "Михаил Кутузов" — филиал музея Черноморского флота (г. Новоросийск)
Фоторепортаж В. Изьюрова.
Крейсер пр. 68 бис «Михаил Кутузов». Заложен 22 февраля 1951 г. в г. Николаеве. Экипаж -1200 чел.
Длина — 210 м.
Ширина — 23 м.
Высота — 525 м.
Полное водоизмещение -18640 т. Максимальная скорость — 35 узлов. Дальность плавания — 7400 миль.
Мощность энергетической установки -120 тыс. лЈ.
Стабилизированный пост наводки СПН-500.
Трехорудийная башенная установка Мк-5бис главного калибра (152.4 мм).
