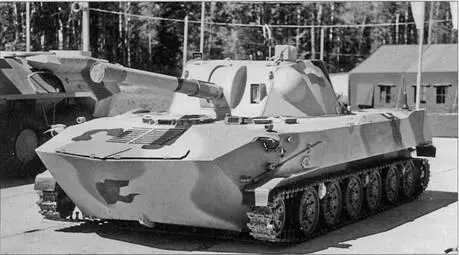

САО 2С9 «Нона-С» при установке на максимальный (вверху) и минимальный клиренс.

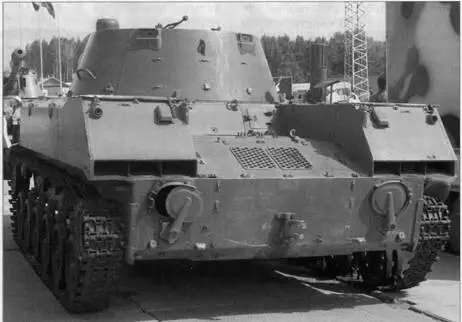

САО 2С9 «Нона-С». Вид сзади. Люк для загрузки выстрелов выполнен в корпусе на месте кормового десантного люка БТР-Д.

Казенная часть ствола орудия спрофилирована так, что допускает заряжание еще и стандартных артиллерийских мин с основным и дополнительными зарядами. «Нона» стреляет всеми советскими 120-мм минами — осколочно-фугасными ОФ-843Б, ОФ34, ОФ36, дымовой ЗД5, осветительной С-843, зажигательной 3-3-2. Масса мин — 16–16,3 кг, баллистические данные примерно одинаковы. По стволу мины движутся с зазором, в полете стабилизируются оперением, поэтому рассеивание их примерно в 1,5 раза больше, чем у снарядов с готовыми нарезами. Могут использоваться и зарубежные 120-мм мины, соответствующие «натовскому» стандарту — немаловажная особенность для орудия десанта, действующего в тылу противника. Люк для загрузки выстрелов выполнен в корпусе на месте кормового десантного люка БТР-Д. Имеется откидное приспособление для подачи выстрелов с грунта (смонтировано на крыше МТО). Высота линии огня САО за счет изменения клиренса может меняться от 1450 до 1800 мм.

Максимальная дальность стрельбы «Ноны» обычным осколочно-фугасным снарядом составляет 8,8 км, активно-реактивным — до 12,8 км, минимальная — 1,7 км (на втором заряде) и 0,905 км (на первом заряде), миной — соответственно 7,247 км и 0,43 км (для мин с дальнобойным зарядом к 120-мм миномету 2С12). Стоит отметить, что такого сочетания возможностей, каку «Ноны», нет ни у одной современной артсистемы.

Зарядное устройство и варианты сменных зарядов 120-мм выстрела орудия «Нона»: заряды в матерчатом и пленочном картузах.

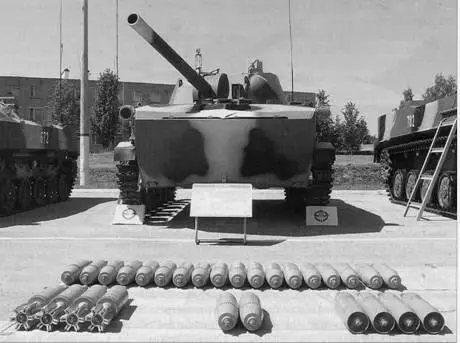

Боекомплект САО 2С9 «Нона-С».

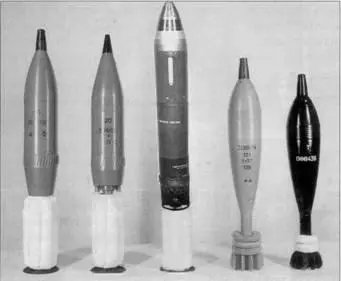

Отечественные 120-мм выстрелы для стрельбы из орудия 2С9 «Нона-С». Слева-направо: со снарядами с готовыми выступами — осколочно-фугасными ЗОФ49 со стальным корпусом и осколочно- фугасным активно-реактивным ЗОФ50; с управляемым снарядом («Китолов-2»); с оперенными осколочно-фугасными 120-мм минами ЭОФ34 и ОФ843Б (с чугунным корпусом).

Некоторые 120-мм боеприпасы зарубежного производства, которыми может вести огонь САО 2С9 «Нона-С». Слева-направо: израильская оперенная осколочно-фугасная мина, французские выстрелы с оперенными минами — активно-реактивной осколочно-фугасной PERA, тяжелой осколочно-фугасной, с активно-реактивной миной PRPAc готовыми выступами (к нарезному миномету F. 1), с миной серии М44/66.

Для внутренней связи служит танковое переговорное устройство Р-174, для внешней — радиостанция Р-123М или Р-173. Перед люком командира в крыше отделения управления смонтирован смотровой прибор ТНПП-220. Перед люком механика-водителя размещены три прибора наблюдения ТНПО-170А, центральный прибор, как и на БТР-Д, при необходимости можно заменить на бесподсветочный прибор ночного видения ТВНЕ-4Б или прибор ТНП-350Б.

САО 2С9 «Нона-С» стало основным орудием в артиллерии ВДВ. При этом вместе с новым боевым артиллерийским комплексом («выстрел- орудие-самоходная установка») был разработан подвижный пункт разведки и управления огнем, а также средства десантирования. 2С9 «Нона-С» может десантироваться с помощью парашютно-реактивных систем ПРСМ-925 и бесплатформенных парашютных систем ПБС-925 («Шельф») с самолетов военно-транспортной авиации Ил-76 (берет на борт три САО) и Ан-22 (четыре САО) Высота десантирования орудия 2С9 и машины 1В119 с парашютно-реактивной системой — от 500 до 4000 м, предельная скорость самолета при десантировании — до 400 км/ч. Подготовка самоходного артиллерийского дивизиона (САО 2С9 «Нона-С» и машины 1В119) к десантированию благодаря высокой унификации систем десантирования затруднений не вызывает. Общее время швартовки боевой техники дивизиона (за исключением машин ГАЗ-66) составляет 25–30 мин.

Огневым и тактическим подразделением самоходной артиллерии является батарея, включающая взвод управления, два огневых взвода (каждый по три орудия 2С9) и отделение подвоза боеприпасов. Время развертывания батареи на подготовленной позиции — 4–5 мин, на неподготовленной — 5–8 мин. Самоходный артиллерийский дивизион включает управление, две-три батареи, подразделения управления и обслуживания. Главной задачей дивизиона парашютно-десантного полка является непосредственная поддержка подразделений первого эшелона полка. Установка орудия в поворотной башне на самоходной базе обеспечивают маневр огнем в короткие сроки. Вездеходная гусеничная база самоходных орудий и пунктов разведки и управления огнем 1В119 в сочетании со свойственной семейству БМД-БТР-Д большой скоростью движения и плавучестью дает возможность быстрого маневра подразделениями. Все это определяет маневренные возможности самоходного артиллерийского дивизиона. 1*

1* Самоходные универсальные (комбинированные) орудия огневой поддержки с незначительной минимальной дальностью стрельбы интересовали армии и других государств. В 1970-е гг. во Франции также велись работы над гладкоствольными орудиями для вооружения легких бронемашин. Так, 60-мм казнозарядное «орудие-миномет большой дальности» LR «Брандт» могло вести огонь штатными или специально разработанными 60-мм минами или оперенным кумулятивным снарядом. Эффективность 2,2-кг мины специальной разработки, как утверждали, равна эффективности 81-мм осколочно-фугасной мины. Миномет во вращающейся башне ставился на колесные бронемашины «Панар» AML НЕ-60.
