Но, несмотря на ряд интересных зарубежных разработок, 120-мм универсальное орудие «Нона» остается уникальным достижением артиллерийской техники, состоящим на вооружении армии (Прим. ред.).

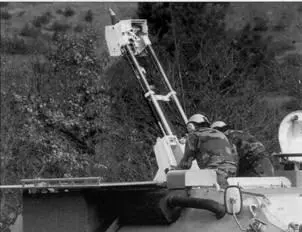

120-мм нарезной миномет 2R2M на колесном шасси LAV «Пиранья».

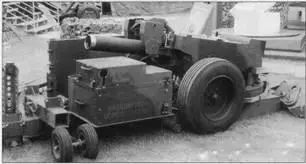

Буксируемый вариант миномета 2R2M — «Дрэгонфайр».

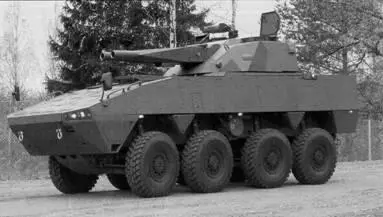

Вверху: двуствольное 120-мм орудие-миномет AMOS конструкции шведско-финской компании «Патриа-Хегглундс», в башне на колесном шасси Patria.

Справа: предполагаемый внешний вид системы NLOS-M со 120-мм казнозарядным минометом в поворотной бронебашне на гусеничном шасси.

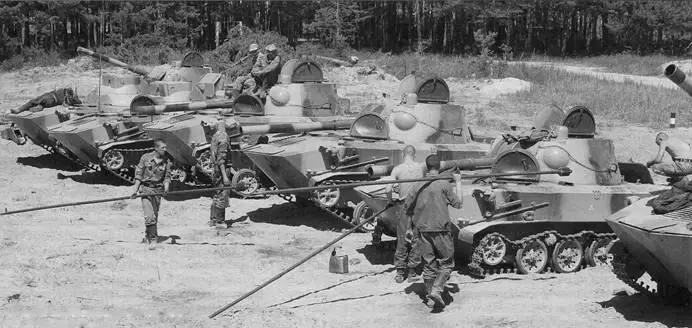

Техническое обслуживание в батарее САО 2С9 «Нона-С».

САО 2С9 «Нона-С» из состава 1 — й опытной батареи с парашютно-реактивной системой. Государственные испытания, 1979 г.

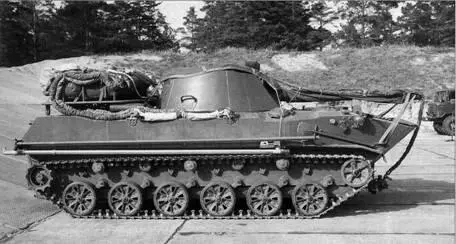

САО 2С9 «Нона-С» с системой десантирования ПРСМ-925 (2С9).

Снаряд массой 26,2±0,5 кг, несутций осколочно-фугасную боевую часть с массой заряда взрывчатого вещества 5,2–5,3 кг, имеет раскрывающееся в полете оперение и рули, а также оснащен маршевым двигателем. Наведение осуществляется по отраженному лазерному лучу (система полуактивного самонаведения), коррекция траектории производится рулями снаряда. Основные ограничения на применение управляемых снарядов вносят высота облачного покрова над землей и задымленность на поле боя (поэтому, в частности, стрельба управляемыми снарядами не ведется на максимальных углах возвышения и рекомендуется применять управляемые снаряды в начале обстрела целей).

Для применения снарядов «Китолов-2» проведена еще одна модернизация САО 2С9: на полу среднего отделения смонтированы две дополнительные боеукладки, установлена аппаратура синхронизации выстрела, включающая датчик выстрела, с выдачей сигнала о моменте вылета снаряда из канала ствола через радиостанцию на пункт разведки и управления. Соответственно, пункт разведки и управления огнем «Реостат» оснастили лазерным дальномером-целеуказателем 1Д22 (разработки московского НИИ «Полюс»), внесли изменение в программное обеспечение бортовой ЭВМ. Дальность «подсветки» цели лазерным лучом (лазерного целеуказания) — от 300 до 7000 м.

Параллельно с этим модернизировали и само 120-мм орудие. Так, в затворной группе за счет изменения конструкции обтюратора удалось снизить зависимость положения ударника от теплового расширения или сжатия обтюратора (что может вызвать «осечку» или самопроизвольный выстрел), уменьшить количество регулировок, упросить эксплуатацию орудия. Модернизация орудия производилась специалистами непосредственно в войсках.

Успехи «Ноны-С» привлекли командование Сухопутных войск, которое пожелало иметь у себя «Нону» в соответствующих их задачам вариантах. Собственно говоря, модификация для Сухопутных войск — «Нона-СВ» — разрабатывалась и ранее, при этом в качестве базы рассматривались гусеничные шасси «Гвоздики» и БМП-1, колесное БТР-70. Теперь, с учетом опыта Афганистана, были созданы буксируемое орудие 2Б16 «Нона-К», поступившее на вооружение Сухопутных войск в 1986 г., и самоходное 2С23 «Нона-СВК» (артиллерийская часть- 2А60) на шасси БТР-80, принятое на вооружение в 1990 г. Уже в 2007 г. состоялось решение о принятии на вооружение 120-мм буксируемого миномета 2Б23 «Нона-М1» с колесным ходом и опорной плитой. 2*

2* О буксируемом миномете 2Б23 «Нона-М1» будет рассказано в отдельном материале.

Огневой взвод батареи САО 2С9 «Нона-С» выдвигается на боевую позицию.

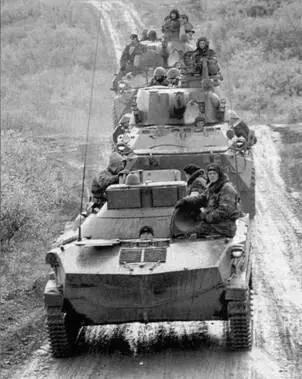

Самоходные орудия 2С23 «Нона-СВК» в одной колонне с машиной 1В119 «Реостат». 61 — я обрмп Северного флота (фото предоставил В. Щербаков).

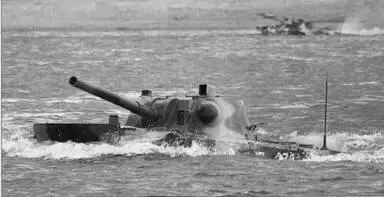

САО 2С9 «Нона-С» преодолевает водную преграду.

120-мм казнозарядные буксируемые минометы 2Б23 «Нона-М1».

С 2003 г. развернулась работа по модернизации 2С9 в плане повышения автономности САО на поле боя. Модернизация включила установку двух новых систем — инерциальной системы ориентирования канала ствола (установлена на качающейся части орудия) и космической навигационной системы (смонтирована в башне). Кроме того, самоходное орудие оснащено одометрической навигационной системой с улучшенными характеристиками по точности и аппаратурой телекодовой связи. Космическая навигационная система должна осуществлять топопривязку орудия с использованием сигналов отечественной спутниковой системы ГЛОНАСС. Однако на тестовых испытаниях в 2006 г. модернизированной «Ноны-С» использовались сигналы коммерческого канала системы GPS, на порядок уступающие по точности определения координат закрытому каналу. Но даже при этом орудие открывало огонь на поражение по внеплановой цели через 30–50 с после занятия огневой позиции (с марша или после совершения противоогневого маневра), что существенно меньше 5–7 мин, требовавшихся для открытия такого огня до модернизации.

Новая 2С9 получила бортовую ЭВМ, позволяющую автономно (независимо от пункта разведки и управления огнем батареи) производить расчет установок для стрельбы (по данным навигационной системы и полученным координатам цели), индикатор командира, индикаторы наводчика и заряжающего, повысившие надежность выполнения команд и облегчившие взаимодействие расчета орудия. В этих условиях наведение орудия становится полуавтоматическим, а прицел 1П8 из основного становится дублирующим. Кроме повышения эффективности поражения основных (для данного типа орудия) целей все это позволяет повысить и выживаемость орудия на поле боя, поскольку появляется возможность без ущерба для выполнения огневых задач располагать орудия на огневых позициях рассредоточено. САО теперь может меньшее время находиться на одной огневой позиции и быстрее выполнять противоогневой маневр. Существенный момент — установка отопителя, улучшившего условия обитаемости. Модернизация проводится при капитальном ремонте орудий. Параллельно идет и модернизация пунктов разведки и управления огнем 1В119 «Реостат».
