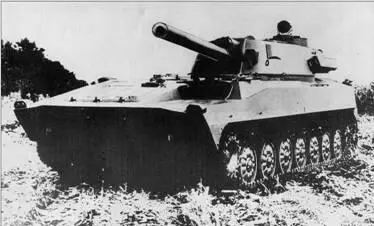

Макетный образец САО «Нона-СВ», разрабатывавшегося для Сухопутных войск, на шасси 2С1 «Гвоздика». 1982 г. Работы над этим САО были остановлены в связи с началом разработки САО «Вена».

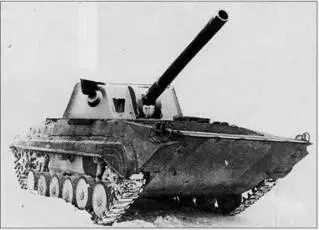

Рассматривался также вариант установки башни с орудием «Нона» на шасси БМП-2. Здесь показана проработка внешнего вида этого варианта «Ноны-СВ» с помощью фотомонтажа. Башня на монтаже развернута зеркально.

Транспортировка САО 2С9 «Нона-С» на железнодорожных платформах.

Боевой опыт применения САО «Нона-С» потребовал его модернизации, и в 1985 г. на САО 2С9-1 «Нона-С» (шифр «Свиристелка») возимый боекомплект увеличили до 40 выстрелов за счет установки дополнительных боеукладок. Несмотря на увеличение массы САО на добрые полтонны, подвижность машины и возможность десантирования с боекомплектом сохранялись. Модернизация, конечно, не обошлась без проблем — «Мотовилихе» пришлось брать на себя ответственность за перегрузку шасси.

Несмотря на резко ухудшившееся финансовое положение предприятий, «Нону-С» продолжали совершенствовать как в плане боекомплекта, так и в плане новых модификаций. Существенно повлияло на увеличение эффективности САО появление управляемого 120-мм снаряда «Китолов-2», разработанного под руководством А.Г. Шипунова и В.И. Бабичева в тульском КБ приборостроения (комплекс управляемого вооружения 2К28). «Китолов-2» предназначен для поражения легкобронированных и других малоразмерных целей на дальности от 1,5 до 9 км с вероятностью 0,8 по подвижной и 0,9 — по неподвижной цели.

САО 2С9 «Нона-С»

Фото Д. Пичугина.

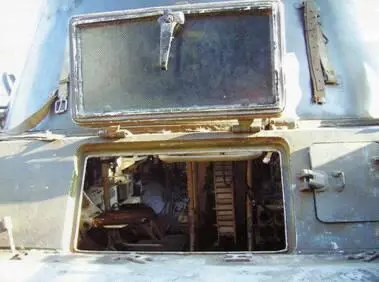

Вид на боевое отделение через открытый кормовой люк для загрузки выстрелов.

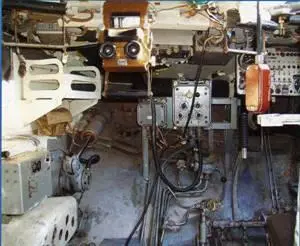

Оборудование рабочего места наводчика.

Оборудование рабочего места командира. Правее видно место механика-водителя.

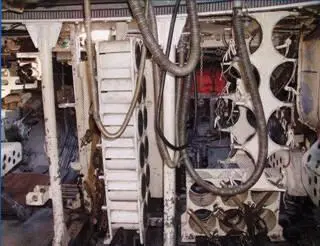

Боеукладка с сотовыми ячейками в боевом отделении. Вверху виден погон башни.

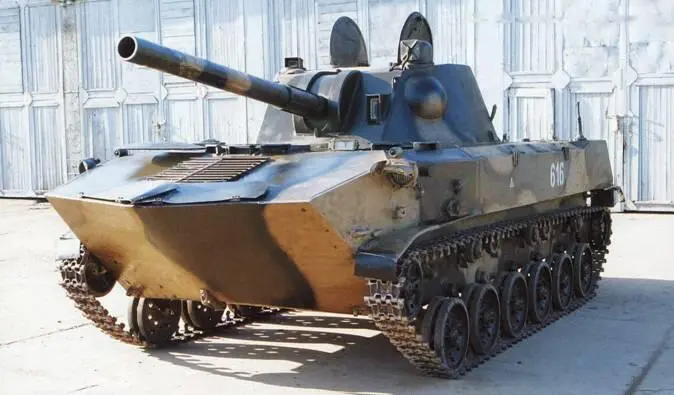

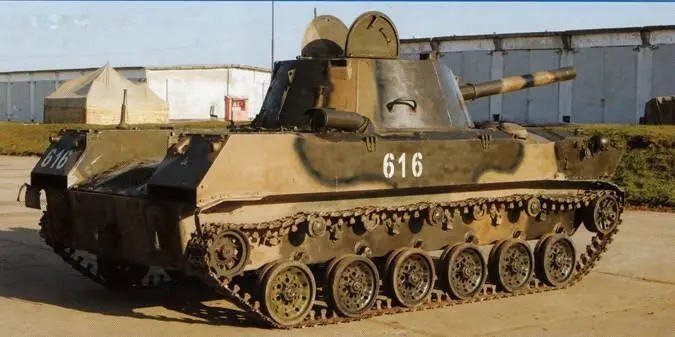

САО 2С9 «Нона-С» (фото Д. Пичугина).

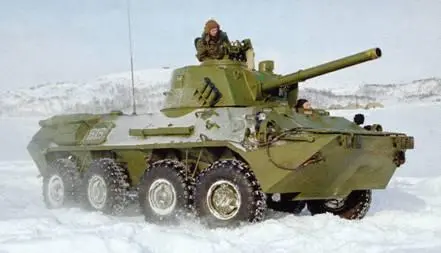

САО 2С23 «Нона-СВК» из состава 61-й обрмп Северного флота (фото предоставил В. Щербаков).

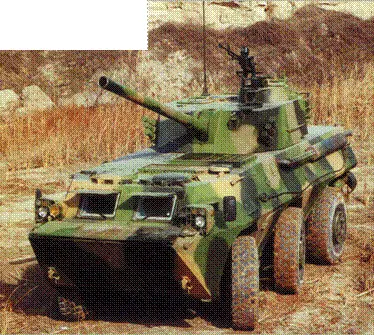

Китайское самоходное 120-мм орудие корпорации «НОРИНКО» на шасси колесного БТР Тип 92, являющееся аналогом российского САО «Нона-СВК» (фото из рекламного проспекта корпорации «НОРИНКО»).

Выполненный по той же схеме 81-мм казнозарядный гладкоствольный миномет МСВ-81 «Брандт» с полуавтоматическим затвором может вести огонь штатными 81-мм минами, специально разработанной осколочно-фугасной «дальнобойной» миной массой 5,7 кг и бронебойным подкалиберным снарядом. Миномет во вращающейся башне ТМС-81 «Томпсон- Брандт» ставилсяна шасси гусеничной БМПАМХ-10 RAC. Интересно сравнить характеристики этого самоходного орудия- миномета с САО 2С9 «Нона-С». Масса АМХ-10 ТМС-81 — 14,8 т, экипаж — 4 человека, возимый боекомплект — 108 осколочно-фугасных и 10 бронебойных выстрелов. Углы вертикального наведения — от -10 до +85°. Дальность стрельбы осколочно-фугасной «дальнобойной» миной — до 7,2 км, бронебойным снарядом — до 1000 м (бронепробиваемость по нормали на этой дальности — 90 мм). Мог монтироваться 7,62- или 12,7-мм зенитный пулемет.

Британская «Ройал Орднанс» совместно с «Делко» в 1986 г. представила «бронированную минометную систему» AMSсо 120-мм казнозарядным минометом во вращающейся башне. Длина ствола миномета — 25 калибров, углы вертикального наведения от -5 до +80°, дальность стрельбы — до 9 км. Существенно, что одним из требований к такому самоходному миномету с башенной установкой была возможность транспортировки самолетами типа C-130J. Эту систему на шасси LAV-3 «Пиранья» закупила Саудовская Аравия.

Интерес к 120-мм самоходным минометам на бронебазе с увеличенной боевой скорострельностью, новыми системами навигации, топопривязки и управления огнем активизировался за рубежом в начале 1990-х гг. в связи с потребностями сил быстрого реагирования. Так, во Франции компания «Томсон Брандт Армементс» с 1991 г. на основе того же МО- 120-RT-61 и его боекомплекта разрабатывала минометную систему для установки на легкую бронемашину. И уже в середине 1990-х гг. «Томсон — Даймлер-БенцАэроспэйс» (TDA)представила 120-мм нарезной миномет 2R2M (Rifle Recoiled Mounted Mortar) с гидравлическим подъемником, поднимающим мину к дульному срезу ствола, дальностью стрельбы обычной миной до 8,2 км, активно-реактивной — до 13 км. Утверждается, что его осколочно-фугасная мина по поражающему действию приближается к снаряду 155-мм гаубицы. 2R2M вместе с инерциальной и космической системами навигации и топопривязки и компьютеризированной системой управления огнем монтируется на гусеничном (например, МПЗ) иликолесном (LAV «Пиранья») шасси. Представленный в 2000 г. буксируемый вариант 2R2M «Дрэгонфайр» заинтересовал морскую пехоту США.

Можно упомянуть и двуствольное 120-мм орудие-миномет AMOS с дальностью стрельбы до 13 км и скорострельностью до 26 выстр./мин конструкции шведско-финской компании «Патриа-Хегглундс» (представленное в 2000 г.), ставящееся в башне на гусеничном шасси БМП CV-90 или колесном ХА-185, а также его одноствольный башенный вариант «Немо» (в 2007 г. заказан Словенией). В ФРГ в это же время фирмой «Диль» был предложен 120-мм миномет в башенной установке с оригинальной системой заряжания — с независимо поворачивающейся дульной частью ствола, в которую выстрел подавался с лотка изнутри башни. Система NLOS-M, разрабатываемая в США по программе «боевыхсистем будущего», также представляет собой 120-мм казнозарядный миномет в поворотной бронебашне на гусеничном шасси.
