В 1974 году опытные двигатели НК-25 проходили испытания на серийном Ту-22М2, получившем обозначение Ту-22М2Е. В последующие два года новый двигатель прошел большой объем испытаний и доводок в полетах на летающей лаборатории Ту-142ЛЛ.

Одновременно с работами над ТРДЦФ НК-25 в ОКБ Кузнецова развернулись работы над перспективным ТРДЦФ НК-32 со значительно лучшей экономичностью в крейсерском дозвуковом полете. Этот двигатель в перспективе должен был стать унифицированным типом ТРДЦФ для ударных дальних многорежимных самолетов наших ВВС - как для стратегического Ту-160, так и для дальнего Ту-22М (первоначально проект Ту-160 опирался на силовую установку на основе НК-25).

Помимо внедрения новых двигателей, в ОКБ продолжали настойчиво работать над дальнейшим уменьшением массы пустого самолета за счет мероприятий конструктивного и технологического характера. Имелись также резервы по улучшению аэродинамики самолета.

Эти и некоторые другие весьма перспективные направления работ по дальнейшему развитию самолета привели к созданию наиболее совершенной серийной модификации Ту-22М -самолета Ту-22МЗ.

В январе 1974 года принимается решение по дальнейшей модификации Ту-22М2 под двигатели НК-25. В ходе проработки возможных путей модификации ОКБ, основываясь на своих наработках, предлагает не ограничиваться только заменой двигателей, а провести дополнительные улучшения в конструкции и аэродинамике самолета. В результате 26 июня 1974 года вышло постановление правительства, определявшее развитие Ту-22М с двигателями НК-25, с улучшенной аэродинамикой планера, со сниженной массой пустого самолета и с улучшенными тактическими и эксплуатационными характеристиками.

Новая модификация Ту-22М получила официальное обозначение Ту-22МЗ («45-03»).

Помимо применения НК-25, ОКБ провело следующие конструктивные мероприятия, значительно изменившие самолет…

Заменили воздухозаборники с вертикальным клином на совковые воздухозаборники с горизонтальным клином.

Увеличили максимальный угол отклонения поворотной части крыла до 65 градусов.

Ввели новую удлиненную носовую часть фюзеляжа с измененной штангой топливозаправки.

Ту-22МЗ первых серий но совместных государственных испытаниях

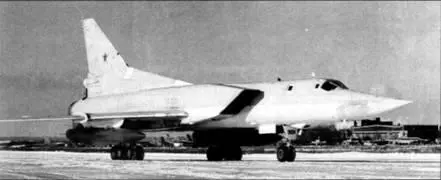

Ту-22МЗ на аэродроме ЛИИ

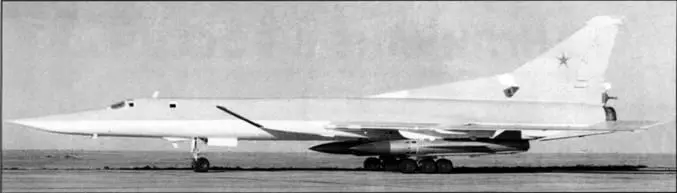

Серийный Ту-22МЗ

Летчик-испытатель Ту-22МЗ Анатолий Дмитриевич Бессонов

Заменили спаренную двухпушечную кормовую установку на однопушечную с улучшенными аэродинамическими обводами. Облагородили съемные узлы, уплотнили щели, заменили обтекатели и т.д.

Провели мероприятия по снижению массы пустого самолета: облегчили основные стойки шасси (перешли на другой тип колес, отказались от раздвижной системы средней пары колес), ввели облегченный стабилизатор и укороченный руль направления, конструкцию средней части крыла сделали неразъемной, перешли на титан в конструкции противопожарных перегородок и хвостовых стекателей, изменили тип теплоизоляции и герметиков, нипель-ные стыки труб заменили на паяные, заменили гидронасосы и внедрили генераторы стабильной частоты в системе электроснабжения переменным током, перешли на бесконтактные генераторы в системе постоянного тока, сняв с борта тяжелые громоздкие электромашинные преобразователи, перешли на более теплостойкие электропровода, облегчили агрегаты СКВ, элементы, изготовлявшиеся штамповкой и литьем, стали делать с минусовыми допусками. Все мероприятия по уменьшению массы, даже с учетом увеличившейся массы новых двигателей, должны были обеспечить общее снижение массы пустого самолета на 2300-2700 кг.

Провели изменения в элементах навигационного комплекса. Рассматривали вопросы по расширению вариантов ударного вооружения и модернизации БРЭО и РЭП. Был поднят вопрос о внедрении на Ту-22М нового ПрНК, бортовой РЛС типа «Обзор», комплекса РЭП вместо разрозненных агрегатов аппаратуры РЭП, новых типов ракет, в том числе и аэробаллистических, и крейсирующих дозвуковых.

В результате всех проведенных улучшений в конструкции самолета его летные характеристики наконец должны были достичь значений, соответствующих требованиям постановления 1967 года.

Новый проект модернизации вызвал большой интерес со стороны заказчика - появилась реальная возможность значительно улучшить летно-тактичес-кие характеристики самолета и расширить возможности и эффективность всего авиационного ударного комплекса.

Учитывая предполагаемый качественный скачок в развитии Ту-22М, заказчик на начальном этапе существования Ту-22МЗ дал новому самолету новое обозначение Ту-32.

В дальнейшем из-за затяжки в развитии многих перспективных модерни-зационных направлений по комплексу оставили привычное обозначение Ту-22МЗ.

Слаженная работа ОКБ и серийного завода позволила в кратчайшие сроки провести глубокую модернизацию самолета и подготовить к летным испытаниям первый опытный Ту-22МЗ, который совершил первый полет 20 июня 1977 года (командир корабля летчик-испытатель А.Д.Бессонов). После выполнения программы летно-дово-дочных испытаний Ту-22МЗ с 1978 года запускается в серийное производство. До 1983 года Ту-22МЗ строится параллельно с Ту-22М2, а начиная с 1984 года в серии шел только Ту-22МЗ. Всего на КАПО построили несколько сот самолетов типа Ту-22М. Серийное производство самолета было прекращено в 1993 году.

(Продолжение следует)

(Дополнение к монографии об истребителе "Харрикейн" в "АиК" №5/07 г.)

Арнольд СМОЛЯРОВ

12 сентября 1941 года меня, выпускника Военно-воздушной академии им. Жуковского, не успевшего из-за начала войны даже сдать госэкзамены по иностранному языку, вызвали в Главный штаб ВВС и сообщили, что я назначен в иностранный отдел (позднее - импортное управление ВВС) с задачей принимать самолеты, которые должны были поставлять наши тогдашние союзники по антигитлеровской коалиции, участвовать в их сборке, освоении и отправке на фронт.

Мое назначение носило чисто анкетный характер. В отличие от диплома с прочерком, в анкете, в параграфе «владение иностранным языком», было указано - английский и французский. Насколько это соответствовало истине, никто не проверял по весьма простой причине: способных проверить не нашлось.
