Вес: пустого - 5802 кг, максимальный взлетный - 9806 кг.

Размеры: размах крыла - 15,86 м; длина - 11,54 м; высота -3,0 м;

площадь крыла - 30,47 м2.

Всего в трех сериях было выпущено 1010 истребителей "модель 422-81-14'*. Первая серия состояла из 10 P-38J-1-LO для войсковых испытаний. Вслед за ними были выпущены 210 P-38J-5-LO с дополнительными 209-л топливными баками в передних кромках крыла, ранее занимаемых системой охлаждения нагнетаемого воздуха, что довело общий запас топлива до 1932 л (3830 л с подвесными топливными баками). Эти доработки привели к необходимости усиления конструкции крыла. Третья серия состояла из 790 P-38J-10-LO, отличавшихся пулестойким лобовым стеклом.

Вслед за "моделью 422-81-14" последовали две серии "модели 422-81-22". Первая серия состояла из 1400 P-38J-15-LO с доработанной электросистемой. Вторая серия состояла из 350 P-38J-20-LO с новым турборегулятором.

Во время пикирования на первых самолетах серии J порой при достижении определенной скорости управление заклинивало, самолет "клевал" носом, после чего его было трудно вывести из пикирования. Обычно это случалось на скоростях М=0,65-0,68 и сопровождалось баффтингом и сильной "загрузкой" носа. По мере роста скорости эти проблемы осложнялись, нагрузка на ручке управления возрастала, вывод из пикирования становился все более и более проблематичным. На скорости М=0,72 выход из пикирования был практически невозможен - дело кончалось катастрофой. Наступление баффтинга обычно предупреждало пилота о превышении скорости пикирования, но его можно было легко пропустить в горячке боя. Выход из пикирования был настолько серьезной проблемой, что "Лайтнинги" практически были не способны преследовать немецкие истребители, выходящие из боя пикированием*

Исследования показали, что опасный режим возникал из-за образования скачков уплотнения на крыле при трансзвуковых скоростях, что приводило к снижению эффективности управления. Чтобы избавиться от этого, начиная с серии P-38J-25-LO ("модель 422-81-23"), под каждым крылом за фюзеляжной балкой на главном лонжероне установили небольшой щиток специально для вывода из пикирования. Этот щиток изменял условия обтекания крыла потоком и позволял нормально работать системе управления. Проблемы с пикированием на Р-38 были окончательно разрешены.

На серии P-38J-25-LO также впервые ввели бустер в канал управления по крену. Установка гидравлического усилителя в проводке элеронов позволила сделать самолет более маневренным на высоких скоростях. Бустер в системе управления был впервые применен на истребителе, что позволило снизить нагрузки на ручке управления до 17% от первоначальных. В целом скорость крена самолета возросла, что сделало самолет более эффективным в бою. Пожалуй, P-38J, обладал самой высокой скоростью крена среди современных ему истребителей.

Всего было выпущено 210 истребителей P-38J-25-LO. В марте 1944 г полковник Бенжамин Кэлси достиг на пикировании скорости по прибору более 1200 км/ч. Однако, как оказалось позже, на скоростях свыше 880 км/ч эффект сжимаемости воздуха сильно влиял на показания указателя скорости. Тем не менее "Лайтнинг" управлялся на пикировании прекрасно, а конструкция его планера выдерживала высочайший скоростной напор.

По мере возрастания роли "Лайтнинга", как легкого бомбардировщика, было решено установить на него либо бомбопри-цел "Норден", либо бомбардировочный локатор "Миккей" ВТО (бомбометание через облака) с оборудованием второго места между локатором и пилотом для оператора-бомбардира. Доработки делались в ремонтном центре Локхида в Далласе, штат Техас. Это были так называемые Локхид - "Друп-снут". Они использовались для лидирования соединений Р-38, несущих 900-кг бомбы, которые сбрасывались по команде лидера.

Осенью 1944 г два P-38J-20-LO были доработаны в Австралии в одноместные ночные истребители под локатор AN/APS-4 в обтекателе под правым крылом. Самолеты испытывались на Новой Гвинее и на Филиппинах.

P-38J-5-LO испыты вался на Райт-филд и Орландо, штат Флорида, в качестве ночного истребителя со вторым местом оператора локатора за пилотом. Локатор AN/ APS-4 первоначально монтировался под фюзеляжем в обтекателе прямо перед носовой стойкой. Посчитали, что в этом случае локатор может легко повреждаться камнями, вылетаемыми из под носового колеса. Локатор было решено перенести под правое крыло, но тут возникли проблемы с помехами от ближней фюзеляжной балки.

В начале сентября 1944 г P-38J использовался для испытания довольно радикального метода увеличения радиуса действия эскортных истребителей: "Лайтнинг" должен был буксироваться тросом, выпускаемым бомбардировщиком В-24Н. Крюк должен был цепляться за сбрасываемый топливный бак. Этот метод, несмотря на доказанную осуществимость, требовал от пилота "Лайтнинга" высокого мастерства пилотирования, и поэтому дальнейшего развития эта схема не получила.

Несколько P-38J были переделаны в учебные двухместные ТР-381-Ш'"Порося-чий зад". Второе откидное место устанавливалось за пилотом. Некоторые из этих самолетов получили под правым крылом контейнере локатором AN/APS-4 и использовались для подготовки экипажей Р-38М.

По крайней мере один P-38J был оснащен экспериментальным убираемым лыжным шасси.

Первым вариантом фоторазведчика на базе P-38J стал F-5B-1-LO ("модель 422-81-22"). Самолет оснащался фотооборудованием подобно F-5A-10-LO (эквивалент Р-38G-10-LO). На F-5B-1-LO был установлен автопилот "Сперри", который использовался на всех последующих разведчиках. Всего было выпущено две сотни разведчиков. Это был последний разведчик, специально строившийся на Локхиде - все последующие разведчики переделывались из истребителей, уже побывавших в эксплуатации.

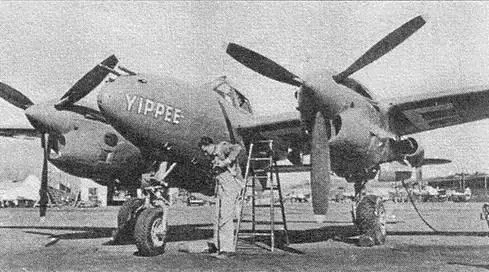

P-38J-20

Фоторозведчик F-5B-J

Фоторазведчик F-5E

Истребители P-38J, переделываемые в разведчики в ремонтном центре в Далласе, получали обозначение F-5C-1-LO. От F-5B-1-LO они отличались улучшенной установкой фотокамер. Всего было выпущено 123 самолета этой серии (машины наследовали соответствующие номера истребителей, из которых переделывались, но какие конкретно - не известно).

Кроме того, в Далласе в разведчики F-5E-2-LO было переделано 200 истребителей P-38J-I5-LO. В целом они не отличались от F-5C-1-LO. 205 истребителей P-28J-25-LO было там же переделано в разведчики F-5E-3-LO. Опять же они несли номера истребителей.

Один F-5B-1-LO (№42-68220) после установки новых фотокамер получил обозначение F-5F-LO.

Когда армейские ВВС США стали самостоятельным видом войск, несколько уцелевших после войны P-38J в 1948 г были переименованы в F-38J.
