Весной 1940 года авиационная делегация СССР посетила Германию, где она была ознакомлена с основными боевыми самолетами Люфтваффе, в том числе и с пикирующим двухмоторным бомбардировщиком Ju-88. Члены делегации, особенно представители ВВС, обратили внимание на компактное размещение экипажа в одной передней кабине, что позволяло обеспечить более высокую устойчивость экипажа в бою. По результатам командировки ВВС в мае 1940 выдвинули дополнительные требования к самолету "103": увеличить экипаж до до 4-х человек, разместить штурмана рядом с летчиком, по типу Ju-88, установить дополнительную огневую точку. Проект с измененной компоновкой кабины получает обозначение самолет " 1 ОЗУ" (по КБ - самолет "59"). В первоначальном варианте на самолете "103" в передней кабине находился только один летчик, имевший прекрасный обзор вперед и вниз, а в задней части фюзеляжа размещались два стрелка, из которых верхний мог в лежачем положении выполнять функции штурмана. Таким образом, начиная с мая 1940 года, работы по проекту были продолжены в трех направлениях: самолет "103" 2АМ-37, самолет "103У" 2АМ-37 и "103" 2М-120 (самолет "103В").

11 и 25 октября 1940 года выходят соответственно Постановление ГКО № 401 и Приказ №588 НКАП, учитывав шие последние изменения в требованиях ВВС к самолетам "103" и переход на новый тип двигателей для первых двух экземпляров:

- на первый экземпляр самолета "103" должны были устанавливаться двига.ели АМ-37;

- второй и третий экземпляры самолета "103" выпустить в улучшенном виде с совместным размещением летчика и штурмана в передней кабине;

- второй экземпляр самолета "103" 2АМ-37 выпустить со следующими ЛТД: экипаж - 3 чел,

максимальная скорость на высоте 7000 м - 580-600 км/ч,

дальность нормальная на 0,9 максимальной скорости с 1000 кг бомб - 1000 км,

дальность максимальная с 1000 кг бомб - 2500 км,

практический потолок - 10000 м,

бомбовая нагрузка: нормальная -1000 кг, максимальная - 2000 кг,

стрелково-пушечное вооружение -

2 х ШВАК-20 и 5 х ШКАС;

- третий экземпляр самолета "103" 2М-120ТК ("103В") выпустить со следующими ЛТД:

экипаж - 3 чел,

максимальная скорость на высоте 7000 м - 600 км/ч, дальность нормальная на 0,9 максимальной скорости с 1000 кг бомб - 1000 км,

дальность максимальная с 1000 кг бомб - 2500 км,

бомбовая нагрузка: нормальная -1000 кг, максимальная - 2000 кг,

стрелково-пушечное вооружение -

2 х ШВАК-20 и 5 х ШКАС.

В октябре-ноябре 1940 года были подготовлены новые эскизные проекты по всем трем вариантам самолета "103", являвшиеся, по существу, предварительными техническими описаниями. Кроме основных вариантов, в октябре 1940 года было подготовлено техническое предложение по дальнему варианту самолета "103" 2АМ-37 - самолет "103Д", с увеличенным размахом крыла. Проект "103Д" был подготовлен на базе самолета "103У". В дальнейшем наработки по этому проекту были использованы в работах над дальним вариантами Ту-2.

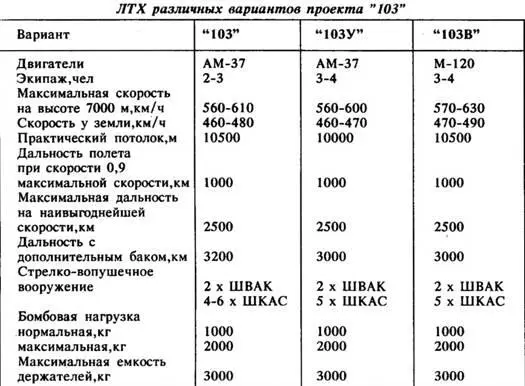

Согласно эскизным проектам самолеты "103" в различных вариантах должны были иметь следующие летно-так-тические характеристики:

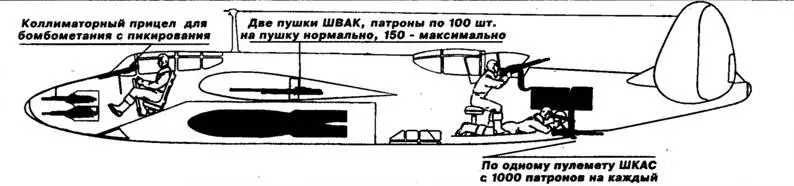

Компоновочная схема вооружения самолета "103"

Самолеты семейства "103" являлись скоростными пикирующими бомбардировщиками, предназначенными для операций в тактической и оперативных зонах сухопутных и морских ТВД, в условиях сильного противодействия ПВО. В отличие от всех существовавших в то время пикирующих бомбардировщиков самолеты типа "103" могли производить бомбометание не только с замедленного пикирования, используя воздушные тормоза, но и со скоростного пикирования. При скоростном пикировании самолет мог достигать скорости 900 км/ч. Достижение столь высоких скоростей на пикировании обеспечивало повышенные точности и эффективности бомбометания. Это позволяло использовать самолеты "103" для поражения целей, имеющих малые габариты: боевые и транспортные корабли всех классов, до линкоров включительно; железобетонных фортов и ДОТ-ов укрепрайонов; военных, транспортных и промышленных объектов, хорошо защищенных средствами ПВО. В соответствии с этим в комплект бомбовой нагрузки самолета включались бронебойные и фугасные бомбы калибра от 100 до 1000 кг. Для борьбы с подвижными целями и живой силой противника (сосредоточение войск, группы танков, авиация на аэродромах, десантные группы и т.д) самолет мог брать осколочные и бронебойные бомбы калибра от 2,5 до 25 кг.

Форма бомбового отсека и система бомбодержателей позволяли обеспечивать выход бомб на пикировании без специальных устройств. Наступательное стрелково-пушечное вооружение (2 х ШВАК-20, 2 х ШКАС у "103" и дополнительно 10 х РС-132 у "103У" и "103В") позволяло привлекать самолет для непосредственной штурмовой поддержки наземных и морских сил при условии несильной наземной ПВО противника. Оборудование самолета позволяло обеспечивать выполнение полетов и боевое применение в сложных мете-рологических условиях, в любое время суток. Для облегчения условий работы экипажа, обеспечения безопасности полета и эффективности выполнения боевых задач, самолет оборудовался автоматами курса и вывода из пикирования. Система оборонительного вооружения самолета базировавшаяся на скорострельных пулеметах ШКАС калибра 7,62 мм (два на самолете "103" и три - на "103У"и "103В") в совокупности с системой бронезащиты и протектированны-ми топливными баками, заполнявшимися нейтральным газом, что по тогдашним взглядам, должна была обеспечить устойчивость и живучесть самолета в случае атак истребителей противника, вооруженных крупнокалиберными пулеметами, имевшими в боекомплекте бронебойные и зажигательные пули. Экипаж самолета "103" состоял из трех человек: летчика, размещавшегося в передней кабине; стрелка и стрелка-радиста, размещавшихся в задней кабине. Предусматривалось, что стрелок верхней пулеметной установки должен был совмещать функции штурмана. На самолетах "103У" и "103В" летчик и штурман располагались в увеличенной передней кабине. Такое размещение двух ведущих членов экипажа обеспечивало, помимо повышения устойчивости экипажа в бою, в равной степени как бомбардирование с пикирования, так и бомардирование с горизонтального полета не только в тактической полосе линии фронта, но и при выполнении боевых заданий в глубоких тылах противника. Некоторое уменьшение скорости полета за счет увеличения носовой части фюзеляжа, компенсировалось усилением защиты задней полусферы за счет размещения в задней кабине дополнительной пулеметной установки у штурмана и возможностью размещения 4-го члена экипажа - стрелка из нижней люковой установки в дополнение к стрелку-радисту.
