ряд изменений в конструкцию пушки. В конце 1948 года завод № 92 изготовил для войсковых испытаний 10 пушек. ЛБ-76С с изменениями, указанными ГАУ. Тогда же новые пушки были доставлены на завод № 40 для установки в АСУ-76.

Четыре АСУ-76 с новыми пушками с 1 июля по 1 сентября 1949 года прошли войсковые испытания в районе Тулы в составе 38-го воздушно-десантного корпуса. Комиссия, рассмотрев результаты испытаний, пришла к выводу, что АСУ-76 испытания выдержала и рекомендовала ее к принятию на вооружение.

Постановлением № 5560-2153 от 17.12.1949 года АСУ-76 была принята на вооружение. Однако в производство АСУ-76 не запущена. Ее недостатком считали отсутствие плавучести, что, впрочем, и не было включено в ТТТ.

Ствол пушки ЛБ-76С состоял из трубы с дульным тормозом, казенника, муфты и обоймы. Внутреннее устройство ствола аналогично ЗИС-3. Дульный тормоз реактивного типа с эффективностью около 50%, он выполнен заодно с трубой и имеет такую же нарезку, что и канал ствола.

Затвор вертикальный клиновой с полуавтоматикой механического (копир-ного) типа. Противооткатные устройства расположены под стволом, справа гидравлический тормоз отката веретенного типа, слева пневматический накатник. Их цилиндры откатываются вместе со стволом. Длина отката 500-545 мм. Люлька обойменного типа, ее цапфы помещены в рамку хомутообразной формы. Подъемный механизм секторный, а поворотный - винтовой.

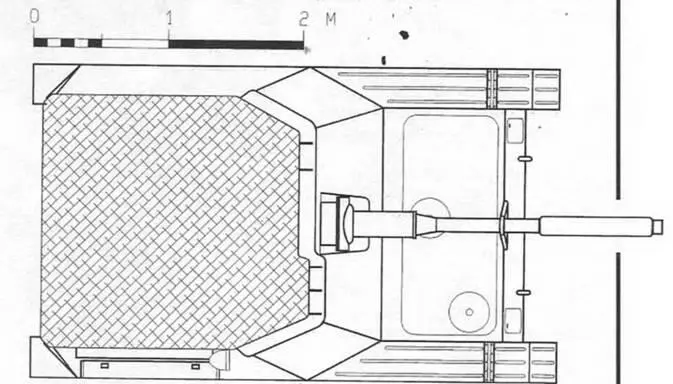

Корпус АСУ-76 сварен из броневых листов толщиной от 3 до 13 мм. Сверху корпус закрывается брезентовым тентом. В рубке машины справа сзади установлен шестицилиндровый двигатель ГАЗ-51Е жидкостного охлаждения.

Подвеска машины индивидуальная торсионная. На ее передних узлах установлены гидравлические амортизаторы поршневого типа. На каждом борту машины имеется по четыре опорных обрезиненных катка. Последний каток выполняет роль направляющего колеса, в его балансир встроен механизм натяжения гусеничной цепи. Поддерживающие катки (по два на борт) не обрезинены. Гусеничные цепи мелкозвенчатые, цевочного зацепления.

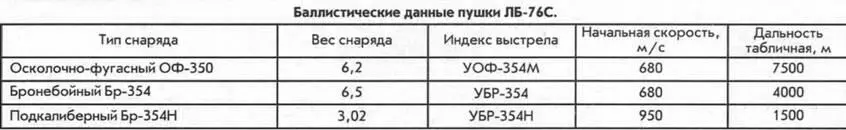

На дистанции 500 м под углом 60° бронебойный снаряд Бр-354 пробивал броню толщиной 75 мм, а подка-либерный Бр-354Н-100 мм.

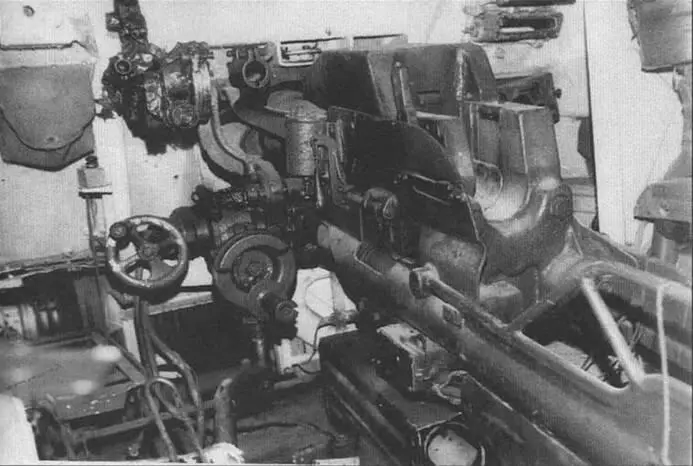

76-мм пушка ЛБ-76С

57-мм пушки 4-51 и 4-51М для АСУ-57.

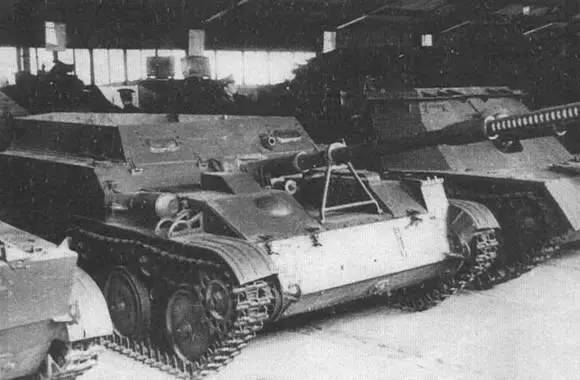

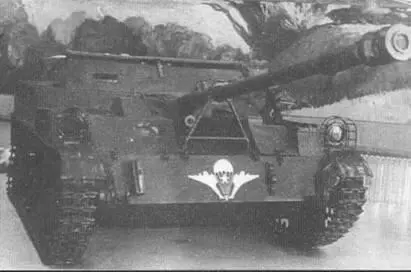

АСУ-57

57-мм пушки 4-51 была создана в 1948-1950 годах в ОКБ завода № 106. Внутреннее устройство ствола, баллистика и боеприпасы взяты от 57-мм пушки ЗИС-2.

Пушка состояла из трубы с дульным тормозом, казенника и обоймы с захватами. Затвор пушки вертикальный клиновой с полуавтоматикой механического (копирного)типа.

Противооткатные устройства состояли из гидравлического тормоза отката канавочного типа и пружинного накатника. Подъемный и поворотный механизмы винтового типа.

Станок пушки установлен на специальной опоре, которая крепится к лобовому листу и днищу заклепками.

Прицельные устройства состояли из оптического прицела ОП-2-50.

В 1955 году было начато производство модернизированного варианта пушки, получившего индекс 4-51М. Новая пушка отличалась от 4-51 заменой щелевого дульного тормоза на двухка-морный (с эффективностью 68%). Открывание затвора и экстракция гильз производилась в конце наката, а не в конце отката, как у 4-51. В поворотный механизм было введено тормозное устройство и т. д.

АСУ-57 была создана на базе оригинального шасси об. 572, разработанного в ОКБ-40 под руководством Н. А. Астрова.

Корпус САУ представлял собой открытый короб из панелей, соединенных сваркой и клепкой. Носовую часть составляли два броневых листа, сваренных между собой и с бортами корпуса. К нижнему листу прикреплена передняя часть днища. Борта корпуса - это вертикальные бронелисты, приваренные к нишам подвески, бортовым нишам и лобовым щитам. Днище корпуса - дюралюминиевый лист, соединенный заклеп-

ками с лобовыми листами и нишами подвески. Броневая защита боевого отделения состоит из откидного лобового и бортового листов. Кормовой лист штампованный из дюралюминия, крепится на заклепках к днищу и бортам корпуса. Боевое отделение может закрываться съемным тентом.

Карбюраторный четырехцилиндровый двигатель М-20Е автомобильного типа жидкостного охлаждения расположен поперек корпуса. Двигатель, коробка передач и бортовые фрикционы с ленточными тормозами образуют единый блок, опирающийся на четыре эластичные опоры. Бортовые передачи представляют собой простой редуктор.

Подвеска индивидуальная, торсионная с гидравлическими амортизаторами на передних узлах. На каждом борту имеются четыре обрезиненных опорных и два поддерживающих катка. Последний опорный каток выполняет роль направляющего колеса, в балансир которого встроен механизм натяжения винтового типа. Гусеничная цепь - металлическая, мелкозвенчатая. Для предотвращения раскачки корпуса машины при ее транспортировке в планере или самолете имеется устройство, блокирующее крайние узлы подвесок на корпус.

АСУ-57 поступала в ВДВ и десантировалась с помощью планера ЯК-14, а также методом парашютирования.

АСУ-57 прошла полигонные испытания в апреле 1949 года, а войсковые испытания - в июне 1949 года.

Серийное производство АСУ-57 было начато в 1951 году.

Пушки 4-51 и Ч-51М изготавливали завод № 106в 1951-1955 годах, а шасси - ММЗ. Там же, в Мытищах, производилась и общая сборка АСУ-57.

Производство пушек 4-51 и Ч-51М на заводе № 106:

Работы по созданию 57-мм пушки Ч-51П для установки в плавающей АСУ-57 были начаты согласно Постановлению № 2422-1001 от 16.09.1953 г.

Пушка 4-51П представляла собой модернизированную пушку 4-51М и отличалась от последней соединением трубы с дульным тормозом, конструкцией казенника, механизма полу автоматики и подъемного механизма. Цапфы люльки перенесены вперед на 22 мм.

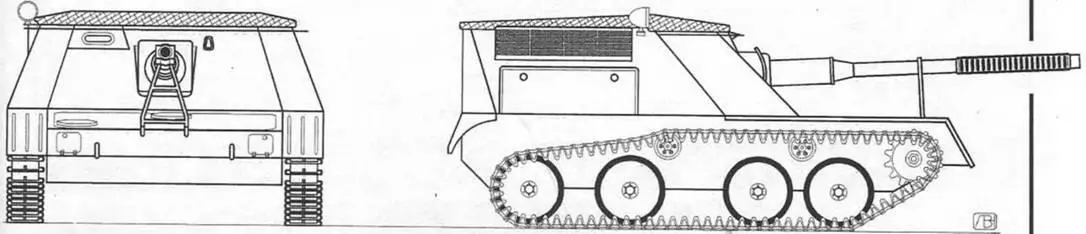

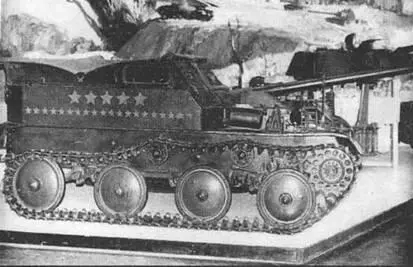

АСУ-57
