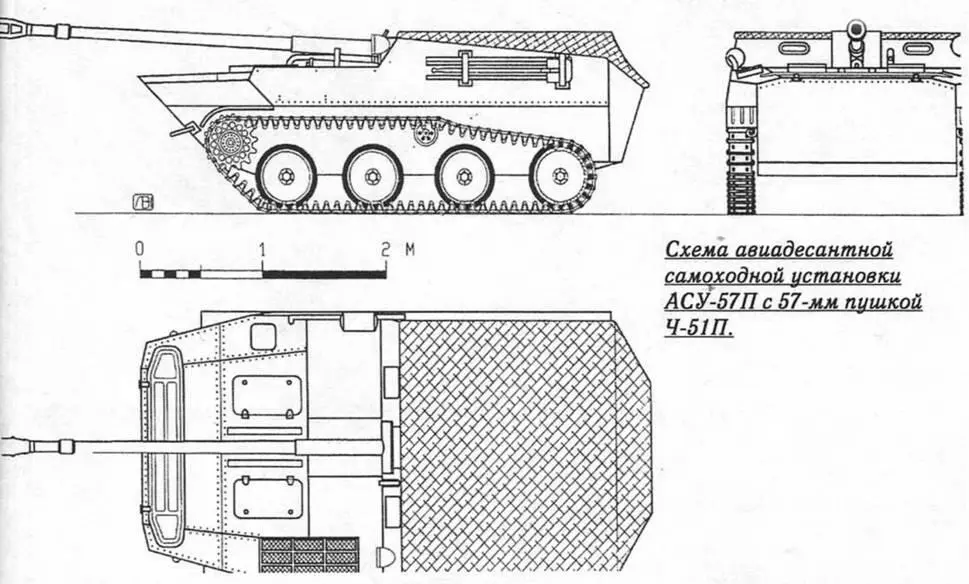

Шасси об. 574 созданы на базе шасси АСУ-57 (об. 572) в ОКБ-40 под руководством Н. А. Астрова. Корпус изготовлен из броневой стали, дюралюминиевой брони и дюралюминиевых броневых листов, и разделен поперечной перегородкой на две части. В передней части размещен двигатель и агрегаты силовой передачи, а в задней - боевое отделение и отделение управления.

Корпусу придана форма, обеспечивающая минимальное сопротивление движению на плаву. Задняя часть корпуса может закрываться съемным тентом.

Поперек корпуса АСУ установлен четырехцилиндровый двигатель М-20ЕФ. В систему охлаждения встроен теплообменник, который при движении на плаву обеспечивает отвод тепла от охлаждающей жидкости в забортную воду, нагнетаемую гребным винтом.

Силовая передача в основном такая же, как и на АСУ-57 и отличается лишь наличием коробки отбора мощности с приводом на гребной винт, размещенный в нише днища. Скорость движения на плаву - 8,3 км/час.

Подвеска индивидуальная торсионная с гидравлическими амортизаторами на передних катках. На каждом борту имеются четыре обрезиненных опорных катка. Задние катки выполняют роль направляющих колес и в их балансиры встроены механизмы натяжения гусеничных цепей. Поддерживающих роликов два (по одному на борт). Гусеничные цепи - мелкозвенчатые, металлические.

2 сентября 1954 года первые две пушки Ч-51П были отправлены с завода № 106 на ММЗ. Там они были поставлены на об. 574, и в конце года начались полигонные испытания.

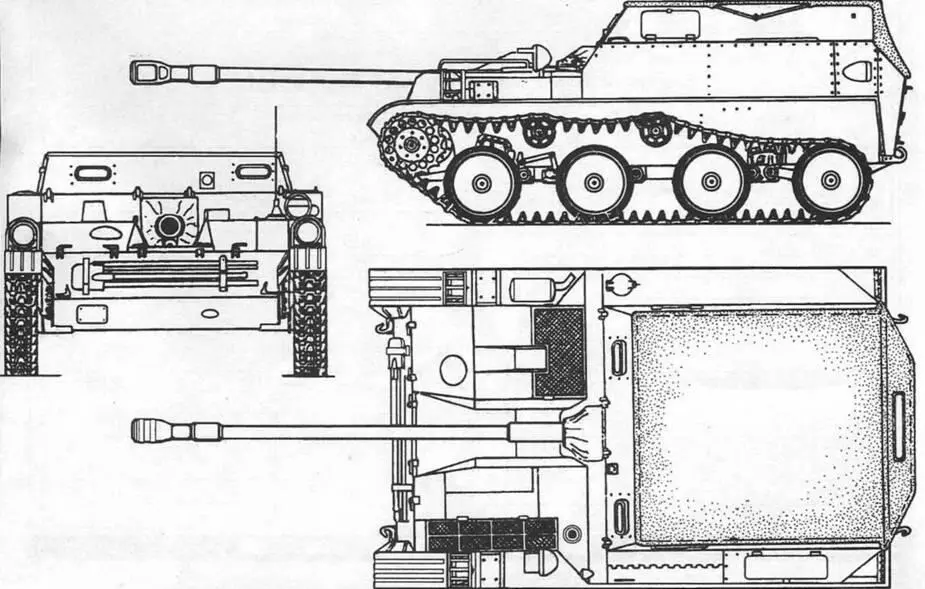

АСУ-57

На вооружение и в серийное производство АСУ-57П не пошла. Причин для этого было несколько. С одной стороны сильно облегченная установка была очень слабо защищена, с другой стороны уже шли испытания более мощной системы - АСУ-85.

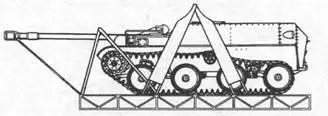

АСУ-57 на транспортно-десантной платформе

Разработка 85-мм пушки Д-70 для легкой самоходной установки АСУ-851 была начата по Постановлению № 2422-1001 от 15.09.1953 г. в КБ завода N° 9. Проектирование пушки шло быстро и уже 4 ноября 1953 года рабочие чертежи Д-70 были запущены в производство.

Пушка Д-70 была спроектирована под боекомплект 85-мм буксируемой пушки Д048, но ее ствол короче ствола Д-48 на 6 калибров и, соответственно, начальная скорость снаряда меньше на 35 м/с.

Ствол пушки Д-70 состоит из трубы с дульным тормозом, казенника, обоймы и механизма продувания. Дульный тормоз двухкамерный, активно-реактивного типа с эффективностью 52%. Затвор вертикальный клиновой с полуавтоматикой механического (копирного) типа.

С пушкой спарен 7,62-мм пулемет СГМТ.

Тормоз отката пушки гидравлический, накатник пневматический. Цилиндры противооткатных устройств жестко связаны со стволом и при выстреле участвуют в откате.

Люлька крепится в специальной рамке с помощью двух горизонтальных цапф. Рамка в свою очередь установлена в гнездах корпуса САУ на вертикальных цапфах.

Подъемный механизм секторного типа. Сектор его расположен с левой стороны пушки. Поворотный механизм винтового типа, его кожух с маткой прикреплен шарнирно к броне САУ, а вин связан с качающейся частью орудия.

Для уравновешивания качающейся части пушки был введен компенсирующий механизм пружинного типа, имеющий одну колонку.

Прицельные приспособления пушки Д-70 состояли из шарнирного телескопического укороченного прицела ТШК2-79 или ТШК4-79, для стрельбы с закрытых позиций служил механический прицел С71-9 с орудийной панорамой ПГ-1, для стрельбы ночью имелся ночной прицел ТПН1-79-11.

Телескопический прицел обеспечивал стрельбу бронебойным

снарядом на дальность до 400 м, а осколочным - на 5000 м.

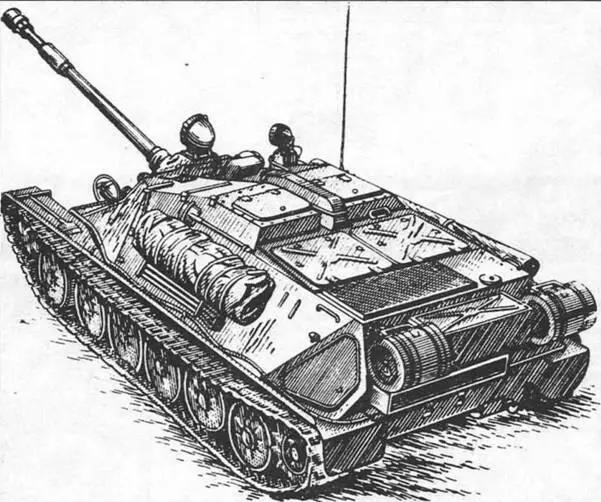

Шасси САУ разработано в ОКБ-40 под руководством Н. А. Астрова на специальной базе «об. 573». Пушка установлена в носовой части САУ, в закрытом боевом отделении. Корпус САУ сварной, изготовлен из броневых катаных листов, расположенных наклонно.

Шестицилиндровый двухтактный автомобильный дизель ЯМЗ-20,В жидкостного охлаждения установлен в кормовой части САУ поперек корпуса. Там же расположена силовая передача, состоящая из главного фрикциона, редуктора (гитары), карданного вала, коробки передач, планетарных механизмов поворота и бортовых передач.

Гусеничный движитель состоит из металлических гусеничных цепей, двух ведущих колес заднего расположения, двух направляющих колес с механическим натяжением цепей и двадцати однорядных обрезиненых опорных катков. Подвеска машины - индивидуальная, торсионная с гидравлическими амортизаторами поршневого типа на передних и задних узлах.

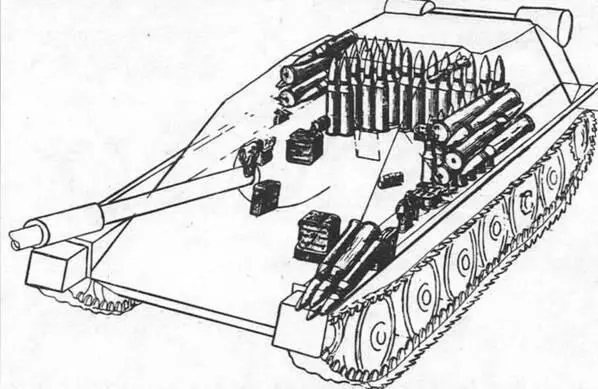

Размещение боекомплекта в АСУ-85

Первый опытный образец пушки Д-70 был изготовлен на заводе № 9 в марте 1954 года и отправлен на ММЗ (Мытищинский машиностроительный завод), где проектировался и изготовлялся самоход. Там с апреля 1954 года пушка Д-70 на АСУ085 проходила заводские испытания. В ходе заводских испытаний выявлены ряд конструктивных недостатков пушки. Так, потребовалось упрочить раму и переделать поворотный механизм пушки. Заводские испытания затянулись и были перенесены на 1955 год. В 1955 году для заводских испытаний завод № 9 изготовил еще две пушки Д-70, а в 1956 году - еще три пушки для войсковых испытаний.

АСУ-85 была принята на вооружение Постановлен нем № 878-412 от 6.07.1958 г. Серийное производство пушек Д-70 велось на заводе № 75 в г. Юрга. а самоходов - на ММЗ.

В 1964 году АСУ085 была снята с производства «в связи с малой эффективностью и ограниченностью применения».

АСУ-85 участвовали в шестидневной войне 1967 года и по результатам их боевого применения на рубках АСУ был установлен 12,7-мм зенитный пулемет дшкм.

1 В некоторых исключениях ЛСУ-85 именуется Су-85.
