Применяемый в системе РГБ-55А, является авиационным буем направленного действия. Он предназначен для обнаружения в активном режиме погруженных ПЛ, а также передачи информации для определения положения буя относительно самолета. Кроме того буй обеспечивает определение радиальной составляющей скорости ПЛ.

*МГАБ - малогабаритные авиационные бомбы. Общее их наименование ВИЗ

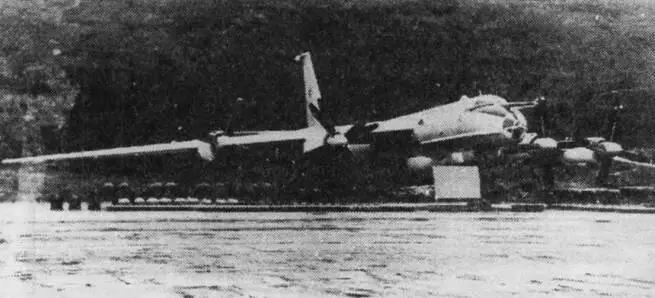

Ту-№2М с комплектом вооружения

Управление моментом гидроакустического излучения буя производится с борта самолета специальным передатчиком команд управления.

По команде с борта самолета в окружающую водную среду излучается звуковой сигнал. Принятый от цели сигнал передается на борт для измерения времени его прохождения и доплеровского сдвига частот. Это позволяет определить дальность и радиальную скорость цели относительно буя. Информация от двух-трех буев в сочетании со знанием их места позволяет определить место и элементы движения.

При отсутствии команды на излучение буй работает как пассивный ненаправленный.

Буи РГБ-55А поставляются комплектами по 16 шт. По вариантам загрузки подвешивается до 15 буев, работающих на четырех частотах излучения гидроакустического канала. Длительность излучения может меняться. Продолжительность работы буя - до часа, заглубление акустической системы 20-200 м, вес буя 55 кг. Дальность обнаружения не менее 5 км. Все радиогидроакустические буи снабжены устройствами их затапливания по истечении времени работоспособности. Практически унифицированы источники питания: на каждом буе устанавливается одна или две (на РГБ-75, РГБ-25), батареи 15-9 - это водоактивируемый источник тока одноразового действия, работающий в морской воде. Батарея изготовлена на основе электрохимической системы магний-хлористое серебро. Отрицательный электрод - листовой прокат сплава магния, положительный электрод штампуется из проката хлористого серебра (впоследствии были изготовлены источники питания более дешевые). Однако мощности подобного источника питания для работы буя в активном режиме недостаточно, поэтому в опускаемой части буев РГБ-55А установлена щелочная никелькадмиевая аккумуляторная батарея 64НКПЛ-1,5А. Батарея состоит из 64 элементов, помещенных в металлический контейнер.

Для поиска ПЛ буями РГБ-15 в активном режиме могут применяться три типа взрывных источников звука (ВИЗ): МГАБ-ОЗ, МГАБ-ЛЗ и МГАБ-СЗ (малогабаритные авиационные бомбы с одиночным, линейным и спиральным зарядом).

Для уточнения места ПЛ на удалениях от буя, не превышающих глубину моря, применяются МГАБ-ОЗ с зарядом 200 или 800 г взрывчатого вещества. Последняя ступень предохранителя бомбы снимается при ударе ее о воду.

В мелководных районах с ровным дном применяются МГАБ-ЛЗ, обеспечивающие минимальные реверберационные помехи.

В качестве заряда используется шнур длиной 2 м, весом 100 г. Извлечение заряда из корпуса бомбы осуществляется после приводнения потоком воды, а его подрыв - по достижении заданной глубины. На самолет можно подвесить до 240 МГАБ-ЛЗ.

В сложных гидрологических условиях, а также в районах с неровным рельефом грунта применяется МГАБ-СЗ. Она имеет стабилизирующий парашют. Заряд бомбы являет из себя спираль из шнура массой 200 г, с числом витков до 40. При взрыве создается серия импульсов с частотой 4 кГц, а их количество зависит от числа витков спирали.

Глубина подрыва ВИЗ всех типов составляет 25,150 или 400 м.

Тесно взаимодействует ППС «Коршун» с пилотажно-навигационным комплексом НПК-142, состоящим из двух контуров: основного и резервного.

Пилотажная система обеспечивает возможность полуавтоматического и автоматического управления самолетом по различным входным сигналам, поступающим из навигационной системы и ППС «Коршун». В пилотажную систему входит система траекторного управления «Борт-142» и автопилот АП-15ПС.

Вооружение самолета подразделяется на бомбардировочное, минно-торпедное, специальное и оборонительное.

Агрегаты вооружения, в свою очередь, подразделяются на группы: подвески (балочные, кассетные держатели); управления сбрасыванием и прицеливания (прицел НКПБ-7, электрический сбрасыватель ЭСБР-70, прибор вариантов сброса, блок установки глубины и др); агрегаты управления взрывателями; агрегаты подъема (бомбовые лебедки, балки кассетных держателей и вспомогательное оборудование).

Боевое сбрасывание всех видов противолодочных средств поиска и поражения производится автоматически по сигналам бортовой вычислительной машины.

В комплексе самолета Ту-142 решение навигационных и тактических задач разделено и при полете, например, в назначенный район - используется только навигационная система, а управление полетом самолета в тактическом районе производится с применением системы «Коршун».

Система «Коршун» имеет в своем составе активные радиогидроакустические буи и взрывные источники звуковой энергии, поэтому знание скорости распространения звука в воде очень важно. Для определения ее на самолете имеется аппаратура «Нерчинск». Она включает два сбрасываемых буя, передающих на самолет данные о скорости звука по глубине, и бортовую приемную аппаратуру «Истра». Передаваемые буем сигналы после дешифрирования записываются электрографическим методом на бумажную ленту.

Аварийное сбрасывание средств поражения (на взрыв или невзрыв) производится штурманом по боевому применению и командиром экипажа.

Оборонительное вооружение самолета состоит из кормовой установки ДК-12 с двумя пушками АМ-23, оптического прицела ПС-153К и вычислительного блока ВБ-153. Исходные данные для стрельбы могут вводиться в блок прицеливания и от РЛС ПРС-4 «Криптон».

Возрастание роли средств связи привело к необходимости объединения их в бортовую систему связи (БСС). Она обеспечивает связь между членами экипажа, двухстороннюю связь во всем диапазоне частот с береговыми командными пунктами, кораблями, самолетами, документирование всей принимаемой и передаваемой телекодовой и речевой информации и др.

Вспомогательным источником информации о подводной обстановке служит магнитометр ММС-106. Он состоит из магниточувствительного блока, ориентирующей системы, измерительного канала и других необходимых для обеспечения его работоспособности устройств. Магниточувствительный блок расположен на верхней части киля (место выбрано исключительно неудачно, так как здесь накапливаются большие заряды статического электричества) под немагнитным обтекателем. Пульт регистрации находится в кабине экипажа.

Решение типовой противолодочной задачи первичного поиска ПЛ может быть представлено в следующем общем виде.
