Оборонительная установка ВУ-7 с пушкой Ш-20, хотя и не в полном объеме, но оценивалась военными испытателями довольно высоко. По их мнению, установка имела хорошую маневренность и была легкой в управлении. Сама пушка Ш-20 работала "значительно легче, чем пулемет УБТ, а наличие разрывного снаряда калибра 20 мм и непрерывного питания увеличивает защиту самолета". Указывалось, что ВУ-7 после устранения отмеченных недостатков "будет лучше ранее предъявленных установок ВУБ-3, ВУ-8 и УБШ, и значительно лучше блистерной БЛУБ (Су-6)".

(Продолжение следует)

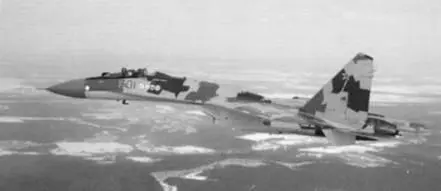

Первый полет многофункционального истребителя Су-35 состоялся 20 февраля 2008 г. на аэродроме Летно-ис-следовательского института им. Громова в подмосковном Жуковском. Самолет пилотировал заслуженный летчик-испытатель Российской Федерации Сергей Богдан. Полет продолжался 55 минут на высотах до 5000 м. Замечаний по работе двигателей, систем и оборудования не было.

Су-35 - глубоко модернизированный сверхманевренный многофункциональный истребитель поколения «4++», занимающий промежуточное положение между истребителями Су-ЗОМК различных вариантов и перспективным истребителем 5-го поколения. Первый опытный образец Су-35, сборка которого была завершена летом 2007 года на Комсомольском-на-Амуре авиационном производственном обьединении (КнААПО), демонстрировался в статической экспозиции на авиасалоне МАКС-2007.

Ресурс планера увеличен до 6000 летных часов, что примерно соответствует эксплуатации самолета в течение 30 лет; ресурс до первого контрольно-восстановительного ремонта и межремонтный повышен до 1500 ч, или 10 лет эксплуатации). По аэродинамической схеме Су-35 аналогичен самолету Су-27. В отличие от Су-ЗОМКИ на нем отсутствует переднее горизонтальное оперение, но во всех трех каналах реализовано электродистанционное управление, без механической проводки. Применение новой комплексной системы управления (КСУ), разработанной МНПК «Авионика» и выполняющей функции сразу нескольких систем (системы дистанционного управления, системы автоматического управления, системы ограничительных сигналов, системы воздушных сигналов, системы управления торможением колес шасси) позволило повысить пилотажные и маневренные возможности истребителя. Из конструктивных особенностей Су-35 следует также отметить отсутствие традиционного для самолетов Су-27 верхнего тормозного щитка - его функции выполняют дифференциально отклоняемые рули направления. В связи с увеличением взлетной и посадочной массы на Су-35 усилено шасси, а передняя опора выполнена двухколесной. Использование технологий снижения радиолокационной заметности обеспечивает снижение эффективной отражающей поверхности. На самолете Су-35 установлены двигатели 117С, разработанные НПО «Сатурн». Двигатель представляет собой глубокое развитие серийного ТРДЦФ АЛ-31Ф. Предусмотрено использование сопла с управляемым вектором тяги. В результате проведенной модернизации тяга двигателя на чрезвычайном режиме повышена на 16% - до 14 500 кгс, на максимальном бесфорсажном режиме она достигает 8800 кгс. По сравнению с АЛ-31Ф существенно - в 2-2,7 раза - возросли ресурсные показатели: межремонтный ресурс увеличен с 500 до 1000 ч (ресурс до первого капитального ремонта - 1500 ч), а назначенный - с 1500 до 4000 ч. Серийный выпуск двигателей 117С будет осуществляться в кооперации Уфимским моторостроительным производственным обьединением и НПО «Сатурн». В настоящее время ведется сборка предсе-рийной партии двигателей 117С. Двигатели 117С предполагается использовать на новых и модернизированных самолетах ОКБ Сухого, поставляемых для ВВС России и на экспорт. Эти двигатели также будут использоваться в качестве промежуточных на перспективном истребителе 5-го поколения до завершения разработки новой силовой установки.

Главной отличительной особенностью Су-35 является применение на нем принципиально нового комплекса бортового электронного оборудования. Основой комплекса является информационно-управляющая система (ИУС), предназначенная для функциональной, логической, информационной и программной увязки систем бортового оборудования в единую интегрированную систему и обеспечивающая взаимодействие между экипажем и оборудованием. В состав ИУС входят два центральных цифровых вычислителя, средства коммутации и преобразования информации и система индикации, реализующая концепцию «стеклянной кабины». Основу информационно-управляющего поля кабины Су-35 составляют два цветных многофункциональных жидкокристаллических индикатора размером 9x12 дюймов (диагональ 15 дюймов), многофункциональный пульт со встроенным дисплейным процессором, широкоугольный индикатор на фоне лобового стекла и пульт управления и индикации. Многофункциональный индикатор способен работать в многооконном режиме и предназначен для приема, обработки и отображения в мультиоконном режиме графической, цифробуквенной и символьной информации, отображения телевизионной информации от бортовых телевизионных датчиков с наложением на нее цифробуквенной и символьной синтезированной информации, а также формирования и выдачи видеосигнала в цифровом виде в систему видеорегистрации. Многофункциональный пульт со встроенным дисплейным процессором предназначен для отображения необходимой информации и выдачи команд путем нажатия кнопок на обрамлении на всех этапах полета. На самолете реализован принцип управлениями основными системами без снятия летчиком рук с ручки управления и РУДов, данная концепция получила на Западе название HOTAS. Разработку индикаторов и ряда других систем БРЭО самолета Су-35 обеспечивает Раменское КБ приборостроения и другие предприятия НПК «Технокомплекс».

Основу системы управления вооружением Су-35 составляет новая радиолокационная система управления (РЛСУ) с фазированной антенной решеткой «Ирбис-Э», разработанная ОАО «Научно-исследовательский институт приборостроения им. В.В. Тихомирова» (НИИП). Конструктивно радиоприцел представляет собой многофункциональную РЛС с пассивной ФАР, размещенной на двухстепенном гидроприводе (по азимуту и крену). Антенное устройство сканирует при электронном управлении лучом по азимуту и углу места в секторах не менее 60°, а электрогидропривод механически доворачивает антенну по азимуту на угол до 60° и по крену на угол 120°. Благодаря этому максимальный угол отклонения луча по азимуту при электронном управлении и механическом довороте антенны увеличивается до 120°. РЛСУ «Ирбис-Э» способна обнаруживать и сопровождать на проходе до 30 воздушных целей, вести одновременный обстрел до восьми воздушных целей. Комплекс обеспечивает обнаружение, селекцию и сопровождение до четырех наземных целей в нескольких режимах картографирования с различной степенью разрешения на дальности до 400 км при сохранении контроля над воздушным пространством. Воздушные цели с эффективной поверхностью рассеяния (ЭПР) 3 м^ на встречных курсах РЛСУ «Ирбис-Э» обнаруживает на дальности до 400 км. Разработка РЛСУ «Ирбис» ведется в НИИП с 2004 г. К настоящему времени опытные образцы системы прошли необходимые стендовые испытания, а первый из них установлен на борт летающей лаборатории Су-30МК2 и проходит летные испытания. Первый полет летающей лаборатории с включением «Ирбиса» в ЛИИ им. ММ. Громова состоялся в начале 2007 года. Среди других новых систем бортового оборудования Су-35 - современное навигационное и радиосвязное оборудование, системы, обеспечивающие групповые действия истребителей, а также высокоэффективный комплекс радиоэлектронного противодействия, конкретный состав которого и комплектация теми или иными средствами помех может определяться по желанию заказчика.
