С появлением новых более мощных модификаций моторов Jumo211F и Jumo211J весной 1940 г. начались работы по их установке на Ju-87. От прежней модели Jumo211Da новые версии отличались измененным приводным центробежным нагнетателем (ПЦН), большей степенью сжатия топливной смеси и улучшенной системой охлаждения, работающей при большем давлении. Вариант J в отличие от F имел дополнительный радиатор для сжимаемого в ПЦН воздуха, что обеспечивало повышение мощности и надежности при работе на форсированных режимах. Кроме того, Jumo211J требовал дорогого бензина с октановым числом 100, a Jumo211F обходился обычным 87-октановым. Двигатель Jumo211F имел взлетную мощность 1383 л.с. и 1075 л.с. на высоте 4100 м. Вариант Jumo211J с усиленным коленчатым валом, переделанным управлением оборотами и непосредственным впрыском топлива развивал на взлете при 2600 об/мин 1400 л.с, а на высоте 4300 м при 2700 об/мин – 1410 л.с. (номинальная мощность на высоте 3800 м – 1260 Л.С.)

Ju 87D-1

Двигатель Jumo211F смонтировали на переделанном в Темпельхофе из серийного самолета 21-м прототипе (Ju-87V21), Машина поднялась в воздух в марте 1941 г. Рост массы силовой установки привел к слишком передней центровке, и рулить по грунтовым аэродромам стало опасно. К тому же новые радиаторы увеличили "лоб", в итоге летные данные не улучшились. Следующие три опытных самолета V22-V24 строились уже по полностью переработанным чертежам и взлетели в феврале, апреле и мае 1941 г. Опять изменили размещение водо- и масло-радиаторов. Снизу их прикрыли дополнительными бронеплитами. Регулируемые входные и выходные створки радиаторов сделали из 4-мм бронеплит, значительно улучшив аэродинамику передней части фюзеляжа. Полностью переработали конструкцию фонаря кабины, сделав его более обтекаемым с пониженной задней частью. Заметно усилили защиту экипажа: летчика сзади прикрыли бронешпангоутом, 8-мм бронеспинкой и 12-мм бронезаголовником. Для защиты стрелка сзади по аналогии с Ju-87B-2/U3 смонтировали 8-мм бронеплиту, а снизу 5-мм бронепол. Блистер сделали из 50-мм бронестекла в прочной раме и 8-мм скосов из легированной стали. На экспериментальных самолетах оборонительный пулемет MG17 остался прежним; с самого начала проектирования предусматривалась подвеска 1800-кг бомбы, что по сравнению с аналогичным по назначению штурмовиком Ил-2 было беспрецедентным (стандартная бомбовая нагрузка Ил-2 – 600 кг). Однако ограниченная прочность шасси на первых модификациях потребовала ограничить максимальную бомбовую нагрузку в 1000 кг.

Стрелковая установка MG81Z крупным планом. На Ju-87D-1 стрелок сзади защищен дополнительными 8-мм бронепластинами и бронеполом.: Вокруг головы установлены * дополнительные 5-мм пластины.

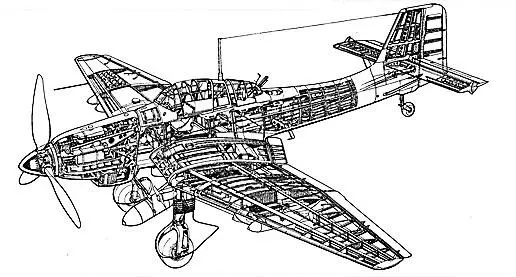

Юнкерс Ju 87D и его схема

Возросшая масса потребовала усиления основных стоек шасси, которые опробовали на V23 осенью 1941 г. "Штанины" заметно уменьшили, вместо жестких телескопических "дудочек" поставили резиновую "гармошку". На Ju-87V25 прошли отработку "тропические" атрибуты "Доры". Одновременно испытали новую турельную установку стрелка – сначала пару MG17, потом спарку 7,92-мм пулеметов MG81Z с высоким темпом стрельбы. Однако принято считать, что даже с турелью GSL-81Z обороноспособность "штуки" в целом так и не стала удовлетворительной. Практически все боевые самолеты к середине Второй мировой войны оснастили крупнокалиберными пулеметами, а винтовочный калибр стал неэффективным.

Первый вариант "Доры" Ju-87D-1 весной 1941 г. начал строить завод фирмы "Везер" в Лемвердере, постепенно заменяя Ju-87B-2. Тот период был далеко не "радужным" в боевой карьере "штуки". После триумфа в небе Испании, Польши, Франции и ряда других европейских стран последовал "холодный душ" в туманном Альбионе. Производство даже начали сокращать, к тому же модель D-1 считалась лишь промежуточной до появления нового самолета. Если в январе люфтваффе получили 70 Ju-87, то в сентябре – только 12, а в ноябре – всего 2. Суммарный выпуск в 1941 г. составил 476 машин, значительно меньше по сравнению с 1940 г., когда построили 611 самолетов. От прекращения серийного производства "штуку" спасла начавшаяся война против СССР. Успех в первые месяцы заставил руководство RLM изменить уже почти принятое решение и вновь заказать около тысячи самолетов в расчете на восточную кампанию 1942 г.

С конца 1941 г. производство Ju-87 вновь стали расширять, подключив к серийной постройке и завод "Везер" в Бремене. Выпуск 1942 г. по сравнению с предыдущим почти удвоился, составив 917 машин.

Бомбовое вооружение серийных Ju-87D-1 размещалось на новых многофункциональных бомбодержателях ETC50/VIII с тремя узлами подвески. Обычно самолет нес одну 1000-кг бомбу SC1000 или бронебойную 1400-кг бомбу PC. На двух наружных обычно подвешивали пару 50-70-кг бомб, дымовые приборы или кассетные контейнеры АВ70. В другом варианте подвески на усиленном среднем узле крепилась 250-кг бомба, контейнер АВ250, 500-л топливный бак, либо подвесная пулеметно-пушечная установка. Существовало несколько вариантов такой установки: WB81A с тремя сдвоенными (всего 6) пулеметами MG81Z и запасом патронов к ним (стволы всех пулеметов параллельны оси полета), WB81B, в которой стволы пулеметов отклонены на 15° вниз, WB20 с парой 20-мм пушек MG/FF. Весь боекомплект размещался в общем контейнере позади оружия.

Новая модификация Ju-87D-1 появилась одновременно на Восточном фронте и в Северной Африке в начале 1942 г. Для Африки разработали Ju-87D-1/Trop. Для этого театра военных действий (ТВД) одновременно с D-1: стали выпускать и вариант D-2, предназначенный для буксировки десантных планеров (успех применения "штук" – буксировщиков планеров на Балканах и на о.Крит не был забыт). Ju-87D-2 отличались усиленными хвостовой частью фюзеляжа и костылем, а также специальным буксировочным крюком. Их применяли, в основном, в Африке, позже выяснили, что для буксировки можно приспособить и D-1.

Затянувшаяся Вторая мировая война поставила под угрозу само существование "штуки" как пикировщика. Усиление средств ПВО, в том числе зенитного огня и истребительного прикрытия, постепенная утрата истребительной авиацией Германии господства в воздухе практически на всех ТВД, успех боевого применения штурмовика Ил-2 привели к попытке RLM превратить "штуку" из пикировщика в штурмовик. Немцы вынужденно изменили концепцию их боевого применения. Вместо излюбленных атак с пикирования с большими углами, ставших, увы, неосуществимыми, пришлось принять концепцию ударов с малых и сверхмалых высот. Сбылась мечта Рихтгофена, но в варианте штурмовика Ju-87 стали нести большие потери от стрелкового оружия наземных войск. Наводящие ужас в начале войны сирены уже не пугали бывалых обстрелянных бойцов и стали никому не нужными, их убрали.
