Так появился Ju-87D-3, штурмовик-бомбардировщик, еще сохранивший воздушные тормоза для пикирования, но с усиленным бронированием. У пилота появился козырек фонаря из двухдюймового бронестекла, поверх обшивки бортов кабины установили 8-мм листы хромоникелевой стали, на некоторых машинах бронировали даже подвижные створки фонаря. Смонтировали дополнительные бронеплитки на турели и вокруг головы стрелка. У новой стрелковой установки GSL-K81Z увеличились углы обстрела: вбок – до 45°, вверх – до 60°, вниз в стороны – до 15°. Однако сами стрелки отмечали, что тесная кабина с неудачными подходами была менее удачной, чем у "Берты". Появились также дополнительная 5-мм бронеплита под маслорадиатором и броневые листы, прикрывшие спереди и с боков бензобаки в центроплане.

Модель Ju-87D-3 оказалась самой массовой из всех "штук", их построили 1559, в том числе 960 – в Темпельхофе, остальные – в Лемвердере. На основе D-3 построили несколько экспериментальных модификаций. На одном из серийных D-3 "обкатали" новую модель двигателя Jumo21 IP с большей степенью сжатия и увеличенными оборотами. Его взлетная мощность составила 1500 л.с, на высоте 4300 м -1410 л.с. Наиболее важным стал "противотанковый" вариант D-3 с 37-мм пушками, будущий "Густав". Необходимость усиления наступательного стрелкового вооружения обуславливалась несколькими факторами, главными из них были:

1) попытка переделать Ju-87 из "чистого" пикировщика в многоцелевой штурмовик, поражающий цели как бомбами, так и огнем стрелкового оружия;

2) задача атакующему самолету предварительно поражать средства ПВО перед началом атаки цели;

3) задача уничтожения бронетехники противника.

Предположительно Ju 87D2 судя по буксировочному устройству в хвостовой части - фото 93

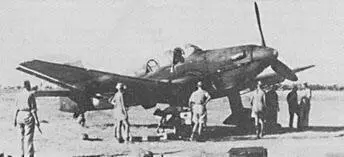

Предположительно Ju 87D-2 (судя по буксировочному устройству в хвостовой части)

Ju 87D3 в районе Сталинграда Ju 87D5 с 20мм пушками MG 151 Из всех - фото 94

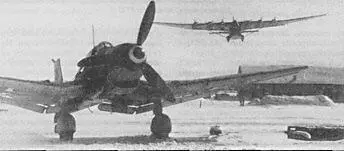

Ju 87D-3 в районе Сталинграда

Ju 87D5 с 20мм пушками MG 151 Из всех вариантов D3 наиболее оригинальным был - фото 95

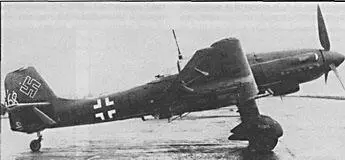

Ju 87D-5 с 20-мм пушками MG 151

Из всех вариантов D-3 наиболее оригинальным был "диверсионный". Для заброски в тыл противника диверсионных групп на крылья примерно на 1/3 размаха установили два двухместных обтекаемых контейнера с окнами. По замыслу они должны были сбрасываться с пологого пикирования и приземляться на автоматически раскрываемых парашютах. Летные эксперименты провели в Штуттгарте в исследовательском институте имени графа Цеппелина. Летные данные "пассажирской" модели "штуки" оказались вполне приемлемыми, но рискнуть сбросить одновременно два контейнера с большой вероятностью разрушить хвостовое оперение побоялись, этим опыты и закончились.

Уместно вспомнить, что русская смекалка позволяла обходиться на штурмовике Ил-2 без подобных "архитектурных излишеств". Г.Т.Береговой вспоминал, что в воздушной армии М.М.Громова при перебазировании самолеты Ил-2 в "пассажирском" варианте поднимали наземный персонал по пять человек на машину. "Комфортабельные двухместные пассажирские салоны" оборудовали в гондолах шасси, для чего использовали подвесные лямки, а краны уборки шасси на всякий случай стопорили. Пятый пассажир "с комфортом умещался" в кабине стрелка. Никаких инцидентов на "пассажирских авиалиниях" не случалось.

Ночной штурмовик Ju 87D8 Следующий вариант штуки Ju87D4 предусматривал - фото 96

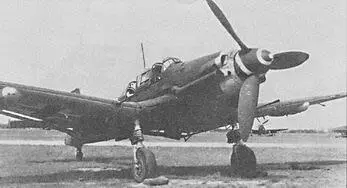

Ночной штурмовик Ju 87D-8

Следующий вариант "штуки" Ju87D-4 предусматривал превращение пикировщика в торпедоносец берегового базирования. Впервые у "штуки" исчезли ее основные атрибуты – тормозные решетки, чужих моряков не стали также "будить" сиренами. Стандартный подфюзеляжный бомбодержатель заменили узлом подвески торпеды LTF5B калибра 533 мм, ее масса составляла 766 кг. Отработка оборудования осуществлялась на машинах серий D-1 и D-3. В серию D-4 не пошел из-за неудовлетворительных скорости и дальности полета, значительно уступая стандартным торпедоносцам He111 и Ju-88A-17. Впоследствии экспериментальным машинам вернули их первоначальный облик.

Продолжение работ по достройке авианосца вновь стимулировало интерес к палубным самолетам. Параллельно с D-4 появился вариант Ju-87E ("Эмиль") со складывающимися крыльями и отстреливаемыми шасси по типу Ju-87C. Он нес стандартный комплект морского оборудования и был предназначен для подвески торпеды LTF5B. Прототипом этого варианта стал серийный Ju-87D-1 с усиленным шасси и узлом подвески торпеды. На нем в испытательном центре морской авиации в Травемюнде и в Рехлине экспериментировали с катапультным стартом и ракетными ускорителями. Самолет обозначали как Ju-87D-l/To или Torpedo. В 1942 г. к этим экспериментам подключили еще несколько D-1 и D-3. В перспективе достройки авианосца последовал заказ на постройку заводом "Везер" в 1943 г. 115 серийных "Эмилей". Но в феврале после Сталинградской катастрофы надежды на достройку "Графа Цеппелина" окончательно рухнули и этот заказ аннулировали.

Как и всякая серийная машина, Ju-87 в процессе постройки модификаций неизбежно тяжелел из-за использования нового оборудования, вооружения, бронирования, более мощного двигателя, повышения запаса топлива и т.д. В результате величина удельной нагрузки на крыло вплотную приблизилась к своему предельному значению. В начале 1943 г. появился вариант Ju-87D-5 с увеличенным до 14,98 м размахом консолей, площадь возросла до 33,8 м2. Незначительное увеличение массы на 110-120 кг существенно снизило нагрузку на крыло и улучшило взлетно-посадочные свойства "штуки". Для повышения огневой мощи крыльевые пулеметы MG17 заменили 20-мм пушками Маузер MG151/20, длинные стволы которых вместе с увеличенным размахом крыльев позволяют легко узнать эту модель. Ее первые серии еще оснащались воздушными тормозами, затем они исчезли – штурмовик окончательно "победил" пикировщика. Вновь, как и на палубных машинах, на D-5 появились отстреливаемые стойки шасси, поскольку участились вынужденные посадки на неровные площадки.

На качалке 500кг бомба SC500 500кг бронебойная бомба РС500 Под крылом Ju - фото 97

На качалке 500-кг бомба SC500

500кг бронебойная бомба РС500 Под крылом Ju 87B 50кг бомбы SC50 со свистками - фото 98

500-кг бронебойная бомба РС500

Под крылом Ju 87B 50кг бомбы SC50 со свистками Подвесной контейнер с - фото 99

Под крылом Ju 87B 50-кг бомбы SC50 со свистками

Подвесной контейнер с пулеметами MG81 В процессе серийной постройки Ju87D5 - фото 100

Подвесной контейнер с пулеметами MG81
