Однако Ричардсон, проведя измерения по этой стандартной итеративной методике при помощи кронциркуля и подробных карт, обнаружил, к своему огромному удивлению, что это вовсе не так. Более того, он выяснил, что чем большее разрешение он использует и, следовательно, чем выше ожидаемая точность, тем длиннее становится граница и ее длина вовсе не сходится к некоторому конкретному значению! В отличие от длин гостиных длины границ и береговых линий не сходятся к некоему фиксированному числу, а становятся все больше , нарушая тем самым основные законы измерений, которые никто не подвергал сомнению в течение нескольких тысяч лет. Не менее удивительной была и установленная Ричардсоном систематичность этого увеличения длины. Когда он построил в логарифмическом масштабе график зависимости длин различных границ и береговых линий от разрешения измерений, он получил ту же прямую линию, свидетельствующую о действии степенного закона масштабирования, которую мы уже встречали во многих других местах (см. рис. 14). Это было чрезвычайно странно, так как свидетельствовало о том, что, в противоположность привычным нам представлениям, такие длины, по-видимому, зависят от масштаба единиц, использованных для их измерения, и с этой точки зрения отнюдь не являются объективным свойством измеряемого объекта [68] L. F. Richardson. General Systems Yearbook. 1961. 6. P. 139. .

Что же тут происходит? Чтобы это понять, достаточно секундного размышления. В отличие от стен вашей гостиной границы и береговые линии обычно не прямолинейны. Гораздо чаще они бывают изогнутыми, извилистыми линиями, обусловленными местными географическими особенностями или «произвольно» определенными по политическим, культурным или историческим соображениям. Если положить между двумя точками границы или побережья прямую линейку длиной 100 км – а именно это, по сути дела, и делается при топографической съемке, – многие из расположенных между этими точками изгибов и извивов, очевидно, не будут учтены (см. рис. 13). Однако если вместо этого использовать линейку длиной 10 км, это позволит измерить все пропущенные ранее изгибы и извивы, размеры которых превышают 10 км. Более высокое разрешение позволяет рассмотреть более мелкие подробности и более точно проследить извилистые участки, что неизбежно приведет к получению оценки большей, чем была получена при применении более грубой, стокилометровой шкалы. Измерение с шагом 10 км точно так же может не замечать аналогичных изгибов и извивов, размеры которых меньше 10 км; однако их можно учесть, если увеличить разрешение измерений до 1 км, и это снова приведет к увеличению длины. Таким образом, в случае линий, содержащих множество изгибов и извивов, подобно границам и береговым линиям, которые изучал Ричардсон, легко понять, почему при увеличении разрешения их длина систематически растет.

Поскольку этот рост подчиняется простому степенному закону, такие границы на самом деле представляют собой самоподобные фракталы. Другими словами, изгибы и извивы одного масштабного уровня в среднем являются масштабированными копиями изгибов и извивов другого. Поэтому, если вам когда-нибудь казалось, что размытый берег ручейка выглядит в точности как уменьшенная копия размытого берега большой реки или даже как миниатюрная модель Большого каньона, знайте, что вам это не привиделось. Так оно и есть (см. с. 149).

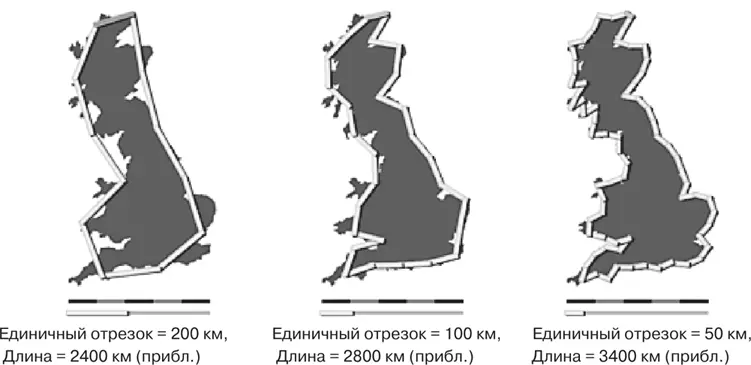

Рис. 13. Как показывают примеры, длина систематически увеличивается с увеличением разрешения в соответствии со степенным законом

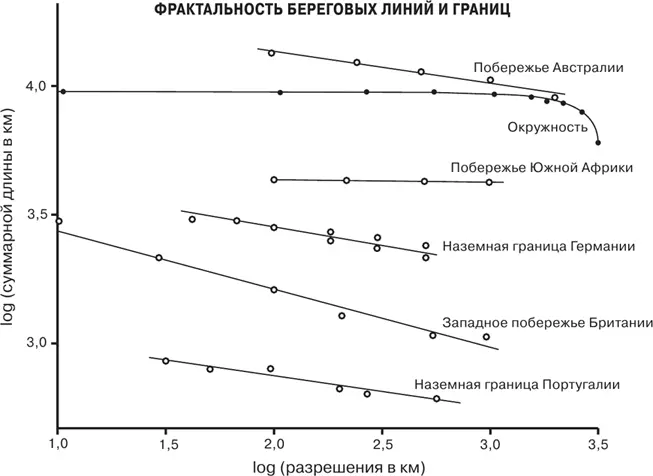

Рис. 14. Наклон зависимости определяет фрактальную размерность берего-вой линии: чем более извилиста эта линия, тем больше наклон

Замечательное открытие. Мы снова видим, что рассмотрение через грубую линзу масштабирования позволяет заметить за головокружительной сложностью мира природы удивительную простоту, регулярность и цельность. Хотя Ричардсон открыл в своих исследованиях границ и побережий это странное, революционное, идущее вразрез со здравым смыслом поведение и даже понял его происхождение, он не осознал его потрясающей всеобщности и далеко идущих следствий. Это, более крупное, открытие совершил Бенуа Мандельброт.

Открытие Ричардсона осталось почти не замеченным научным сообществом. Это и не удивительно, потому что оно было опубликовано в сравнительно малоизвестном журнале, да к тому же и сам Ричардсон был слишком занят своими исследованиями происхождения войн. Его статья, опубликованная в 1961 г., вышла под замечательно невразумительным названием: «Проблема смежности: приложение к статистике смертельных ссор» (The Problem of Contiguity: An Appendix to Statistics of Deadly Quarrels). Даже специалисту было непросто понять из него, о чем идет речь в статье. Кто же мог знать, что эта работа провозглашает важнейшее изменение в нашем мировоззрении?

Понять это смог Бенуа Мандельброт. Ему следует поставить в заслугу не только воскрешение работ Ричардсона, но и осознание их глубокого значения. В 1967 г. он опубликовал во влиятельном журнале Science статью под более понятным названием: «Какова протяженность береговой линии Британии? Статистическое самоподобие и фрактальная размерность» [69] Benoit Mandelbrot. How Long Is the Coast of Britain? Statistical Self-Similarity and Fractional Dimension // Science. 1967. 156. P. 636–638. . Эта работа заново открыла труды Ричардсона, расширив его результаты и обобщив его идеи. Численной мерой морщинистости, которую впоследствии стали называть фрактальностью, был выбран наклон соответствующих прямых на логарифмических графиках Ричардсона: чем круче наклон, тем большей морщинистостью обладает кривая. Величина наклона соответствует показателю степенного закона, связывающего длину с разрешением, аналогичному показателю ¾, который связывает уровень метаболизма с массой организма. Для очень гладких классических кривых, например окружностей, угол наклона – или степенной показатель – равен нулю, так как длина такой кривой не изменяется с увеличением разрешения, а лишь сходится к определенному значению, как в примере с измерением длины гостиной. Однако для неровных, морщинистых береговых линий этот показатель отличен от нуля. Например, для западного побережья Британии он составляет 0,25. Для еще более морщинистых берегов Норвегии с их великолепными фьордами и многоуровневыми заливами и бухтами, которые последовательно разветвляются на все меньшие заливы и бухты, показатель доходит до огромного значения в 0,52. Тем не менее Ричардсон выяснил, что побережье Южной Африки не похоже почти ни на одну другую береговую линию и имеет показатель, равный всего лишь 0,02, близкий к гладкой кривой. Что же касается границы между Португалией и Испанией, «расхождения» длины которой и навели его на эту задачу, ее показатель оказался равным 0,18, см. рис. 14.
