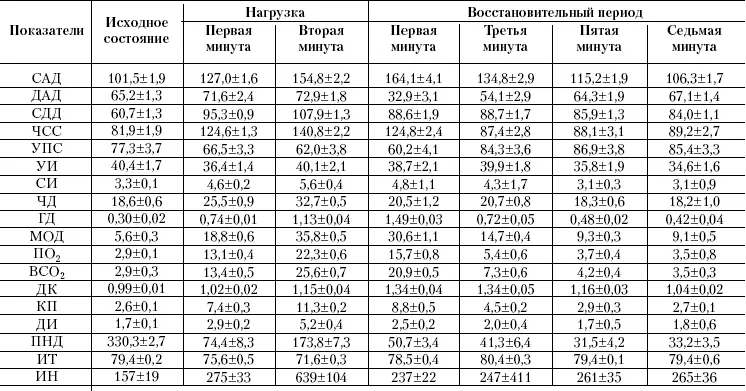

Таблица 12

Динамика показателей кровообращения и дыхания при мышечной нагрузке аэробно-анаэробной мощности

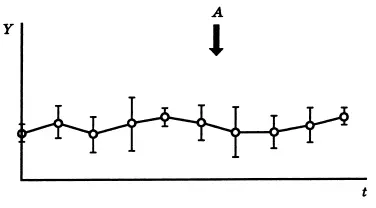

Рис. 22. Очевидно, что фактор A не вызывает статистически значимого изменения параметра Y (по крайней мере – в течение заданного времени t )

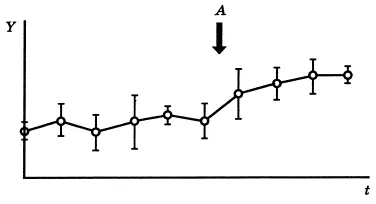

Рис. 23. Фактор A вызывает увеличение параметра Y

Рис. 24. Только в случае E параметр принимает значения, отличные от прочих ( A, B, C и D )

Рис. 25. Совокупность делится на четыре примерно равных доли

Рис. 26. Доля неисследованных нами факторов ( B ) весьма невелика

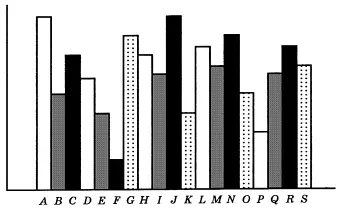

Рис. 27. Слишком много столбиков даже для того, чтобы просто понять, о чем здесь идет речь. Подробный анализ (сравнение столбиков) требует совсем уж неоправданных усилий

Посмотрите на этот рисунок, быстро считая до двадцати, переверните страницу и скажите, что Вы поняли. Публика поймет столько же. Зачем тратить время и деньги на такие иллюстрации? Слишком много информации, слишком мелко. Вы не станете тратить минуты на объяснение всех деталей, а за немногие секунды, которые будет длиться экспозиция, публика вряд ли успеет разобраться в содержании. Очевидно, что этот сложный рисунок должен быть разделен, по крайней мере, на четыре простых, из которых заслуживают демонстрации, может быть, один или два. К тому же необязательно включать в каждую диаграмму по шесть столбиков, лучше оставить три-четыре наиболее информативных.

Третье:имея в руках компьютер, никто не станет показывать аудитории 8—10 картинок за полчаса. Наш опыт показывает, что демонстрация 30–40 хорошо отработанных картинок за 15–17 мин доклада не вызывает неудовольствия слушателей. Аудитория готова, дело за Вами. Так что готовьте к защите примерно 35 картинок. Если они будут сделаны правильно, ощущения спешки не возникнет.

Четвертое:если экран достаточно широк, некоторые картинки стоит показывать парами. Особенно желателен такой способ демонстрации, когда Вы предлагаете аудитории сравнить два изображения, например две микрофотографии тканей.

Пятое:конечно, лучше использовать проекторы с дистанционным управлением. Однако и в этом случае в течение всего времени доклада рядом с проектором должен сидеть ассистент, готовый взять управление на себя, ведь техника может подвести.

Шестое:совсем нетрудно удлинить провод мышки компьютера и управлять переключением картинок самостоятельно. Тогда Вам не придется, перебивая себя самого, сдавленным голосом взывать к ассистенту: «Да нет, не этот. Дайте следующий!»

Седьмое:надписи на английском языке неуместны на защите диссертации. У членов Совета может возникнуть чувство, что соискатель не уважает традиций. Так что англоязычные картинки оставьте для научных конференций.

Восьмое:если у Вас есть интересные, на Ваш взгляд, картинки, которые не вошли в доклад, можете «подшить» их в конец слайд-шоу. Показать их во время ответов на вопросы почти никогда не удается, но такой «НЗ» придаст Вам уверенности.

Если соискатель желает довести до сведения аудитории какую-либо сложную схему (например, схему патогенеза заболевания), он делает эскиз, заказывает по нему большой-большой плакат, вывешивает его подальше от трибуны и в нужный момент говорит: «Предлагаемая нами схема патогенеза заболевания представлена на таблице семь». И все. Можете попытаться разобраться в ней, но когда? Доклад, отзывы на работу, вопросы и ответы сменяют друг друга – специального времени для изучения плакатов процедура защиты не предусматривает. Хорошо, если соискатель не очень хочет привлекать внимание к этой схеме, но если, наоборот, в ней – суть его работы?

Для этого случая предлагаем Вам способ подготовки картинок, назовем его методика блуждающего светлого пятна (рис. 28). Суть способа состоит в том, что изобразить: (а) всю схему – бледным контуром и (б) элемент, о котором Вы в данный момент рассказываете, – жирными линиями, а подписи к нему – соответствующим четким шрифтом. Это – надежный способ удерживать внимание аудитории: оно непроизвольно концентрируется именно на том, о чем Вы в данный момент говорите. «Светлое пятно» проходит поочередно по всем элементам схемы, позволяя публике проанализировать их в нужной последовательности.

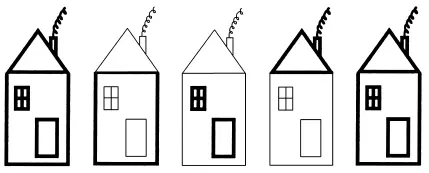

Рис. 28. Методика блуждающего светлого пятна: все картинки серии содержат контур одного и того же рисунка, но в каждой картинке жирной линией выделены только те элементы, о которых Вы говорите в данный момент. Методика позволяет аудитории вникнуть в детали, не теряя из виду общей картины. Вступительные и заключительные фразы Вы проговариваете на фоне полного рисунка (1 и 5-й фрагменты)

Количество картинок в такой серии определяется сложностью схемы. Необходимо раздробить ее так, чтобы каждый отдельный элемент был прост и легко поддавался объяснению. Серию картинок с перемещающимсясветлым пятном должна предварять картинка, на которой вся схема представлена полностью. Дубликат такой картинки можно показать еще раз – в самом конце серии. Указка при демонстрации таких серий картинок не нужна (это и подтверждает высокое качество видеоряда).

Лазерная печать на прозрачных листах позволила изготавливать для показа в аудитории иллюстрации размером с лист формата А4. Хорошо? Хорошо. Теперь натолкаем на этот лист еще больше элементов, чем в былые слайды, а при показе, для нашего удобства, не будем вынимать эту так называемую «прозрачку» из пластикового кармашка (который называют файлом). В результате свет будет проходить уже не через один слой материала, а сквозь три, что не может не сказаться на четкости картинки. Зато рядом, на краю экрана, появится идеально четкое изображение дырочек для сшивателя – в общем, гадость. Как только вынете прозрачку из кармашка, тут же перепутаете верх/низ и право/лево, а, начав волноваться, перепутаете и последовательность листов. Кто сказал, что прозрачки должен менять в приборе сам диссертант? Ассистент в таком деле необходим. До начала заседания Совета он должен «прогнать» всю серию на экране и убедиться, что все готово к демонстрации. В общем, лучше оставить такой архаичный метод представления материалов нобелевским лауреатам (поверьте на слово, они им пользуются до сих пор) и готовить исключительно мультимедийную демонстрацию (слайд-шоу).
