Николай Глинка - Общая химия

Стабилизация дисперсных систем за счет сольватации дисперсной фазы молекулами дисперсионной среды возможна как в полярных, так и в неполярных средах. Так, гидратация частиц глины и кремниевой кислоты имеет существенное значение для устойчивости суспензий глин и золя кремниевой кислоты в водной среде.

- 325 -

Однако стабилизация дисперсных систем значительно более эффективна при добавлений к ним поверхностно-активных веществ (ПАВ) и высокомолекулярных соединений, адсорбирующихся на границе раздела фаз. Адсорбционные слои ПАВ и высокомолекулярных соединений, обладая упругостью и механической прочностью, предотвращают слипание дисперсных частиц. Образование таких молекулярно-адсорбционных твердообразных поверхностных слоев П. А. Ребиндер назвал структурно-механическим фактором стабилизации дисперсных систем. Этот механизм стабилизации играет основную роль при получении предельно устойчивых высококонцентрированных пен, эмульсий, коллоидных растворов и суспензий не только в неводных, но и в водных средах. Для структурно-механической стабилизации дисперсий в водной среде применяют мыла щелочных металлов, белки, крахмал, а в неводных средах — мыла щелочноземельных металлов, смолы, каучуки. Такие вещества называют защитными коллоидами.

Физико-химическая механика твердых тел и дисперсных структур. Как указывалось в § 105, дисперсные системы разделяют на две большие группы: свободнодисперсные, или неструктурированные, и связнодисперсные, или структурированные системы. Последние образуются в результате возникновения контактов между дисперсными частицами. Особенности этих контактов зависят от природы, величины, формы, концентрации дисперсных частиц, а также от их распределения по размерам и взаимодействия с дисперсионной средой.

На рис. 104 схематично показаны виды возможных контактов между частицами в структурированных дисперсных системах. Выделяют два, резко различающихся по своим свойствам, типа пространственных структур, названных П. А. Ребиндером коагуляционными и конденсационными структурами. Основное различие этих структур состоит в неодинаковой природе контакта между частицами дисперсной фазы. В коагуляционных структурах этот контакт осуществляется или через очень тонкие прослойки дисперсионной среды (рис. 104, а) и точечные контакты (рис. 104, в), или при участии макромолекул (рис. 104,б). Конденсационные структуры возникают как результат склеивания, сваривания, срастания частиц дисперсной фазы на отдельных участках поверхности (рис. 104, г).

- 326 -

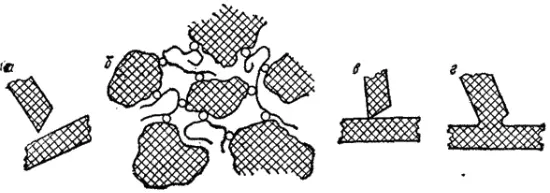

Рис. 104. Виды контактов в пространственных дисперсных структурах! а, б - коагуляционные с низкомолекулярными сольватными (а) и высокомолекулярными (б) слоями; в - точечные; г — фазовые контакты.

Коагуляционные пространственные структуры образуются из свободнодисперсных систем, когда дисперсионное притяжение между частицами преобладает над электростатическим отталкиванием. В этом случае энергия результирующего взаимного притяжения частиц сравнима с энергией их теплового броуновского движения.

На первых этапах коагуляционного взаимодействия возникают агрегаты из двух, трех, а иногда и цепочки первичных дисперсных частиц; коллоидный раствор сохраняет текучесть, так как развитие структуры не дошло до образования непрерывной сетки. Возникает жидкообразная коагуляционная структура (соответствующая стадии скрытой коагуляции, см. § 113). В потоке жидкости агрегаты распадаются и вновь образуются; каждой скорости потока соответствует своя равновесная величина агрегатов, а следовательно, и оказываемого ими сопротивления потоку жидкости. Поэтому возникновение пространственных структур в растворах обнаруживается по изменению вязкости в зависимости от скорости потока жидкости.

Дальнейший рост агрегатов приводит к образованию коагулята (седимента) или геля (рис. 89 на стр. 300). Возникает твердообразная пространственная коагуляционная структура, которая может быть плотной или рыхлой.

Плотная структура (рис. 89, б) возникает, когда частицы дисперсной фазы укладываются в осадке наиболее плотно, «скользя» друг относительно друга; если первичные частицы соединяются в цепочки, то коагуляционная структура будет рыхлой — «арочной» (рис. 89, в). Образованию геля (рис. 89, а) особенно благоприятствует вытянутая форма частиц дисперсной фазы, но при больших концентрациях гелеобразование возможно и в случае сферических частиц, если они склонны к цепочкообразованию.

Свежеполученные коагуляты во многих случаях способны вновь переходить в состояние золя. Такой изотермический переход коагулянт - золь называют пептизацией, а вызывающие его вещества — петизаторами. Пептизаторы являются стабилизаторами дисперсных систем и могут быть веществами как ионной (электролиты), так и молекулярной природы. Адсорбируясь на поверхности первичных частиц, пептизаторы ослабляют взаимодействие между ними, что приводит к распаду агрегатов и переходу коагулята в состояние золя. Пептизацию часто наблюдают при промывании дистиллированной водой находящихся на фильтре свежеполученных осадков гидроксидов и сульфидов металлов. Промывание дистиллированной водой уменьшает концентрацию электролитов, что приводит к изменению структуры двойного электрического слоя — часть противоионов переходит из адсорбционного в диффузный слой, возрастает электрокинетический потенциал частиц коагулята. В результате осадок гидроксида или сульфида на фильтре уменьшается — пептизируется, проходя через поры фильтра в виде золя.

Обычно пептизируемость коагулятов уменьшается со временем в результате развития точечных контактов между первичными частицами; происходит упрочнение коагуляционных структур. Подобное самопроизвольное изменение свойств коллоидных растворов, коагулятов, студней и гелей называют старением коллоидов. Оно проявляется в агрегации частиц дисперсной фазы, в уменьшении их числа и степени их сольватации (в случае водных растворов — гидратации), а также в уменьшении поверхности раздела между фазами и адсорбционной способности.

Коагуляционные структуры обладают определенным комплексом механических свойств, обусловленным тонкими прослойками дисперсионной среды на участках контактов частиц дисперсной фазы. Сетчатый каркас из дисперсных частиц удерживается за счет межмолекулярных сил, которые невелики. Поэтому прочность коагуляционных структур незначительна.

Для коагуляционных структур, образованных частицами вытянутой или пластинчатой формы, а также цепочечными агрегатами, характерна тиксоропия (от греч, «тиксис» — встряхивание, «трепо» — изменяется). Так называют обратимое разрушение структуры с переходом в текучее состояние при механических воздействиях, например при встряхивании, и самопроизвольное восстановление структуры, «отвердевание» в покое. Тиксотропность может быть полезным свойством: например, масляные краски, будучи разжижены механическим воздействием, не стекают с вертикальных поверхностей в результате тиксотропного структурирования.
