Так как длина контрольного объема Δl — мала, то внешнюю его поверхность, контактирующую с воздухом окружающей среды, можно считать прямолинейной конической. Ее образующая на этом рисунке — линия cd.

Вычислим увеличение объема струи Av при ее развитии от сечения «1» к сечению «2». Из рисунка видно, что

Введем среднее или текущее значение радиуса усеченного конуса R и приращение радиуса AR по формулам:

Из решения системы алгебраических уравнений относительно переменных R и AR получаем:

R 2=R + ΔR/2; R 1= R — ΔR/2. (3.8)

Вычислим выражение в квадратных скобках (3.6) при учете соотношений (3.8). Получаем:

R 2 2— 2R 1+ R 1R a= 3RΔR (1– ΔR/6R). (3.9)

Так как для развитого турбулентного потока ΔR /R < 1, то ΔR / 6R << 1 и вторым членом в скобках правой части (3.9) можно пренебречь по сравнением с 1. При этом объем кругового конического кольца Δv записывается так:

Δv ≈ πRΔRΔI. (3.10)

Преобразуем эту формулу при учете следующих геометрических соотношений:

S = πR 2; k = tg β = ΔR/ΔI.

Получаем

В этом соотношении:

S — площадь поперечного сечения контрольного газового элемента в некотором текущем или среднем сечении.

Масса кругового конического кольца с образующей cd находится из уравнения

ΔM = рΔυ (3.12)

где — осредненное по объему значение плотности вещества струи.

Так как AM в точности равна массе поступившего в струю вещества за счет вовлечения окружающего воздуха на пространственно-временном интервале Εl Δt:

ΔM = Е ΔI Δt, (3.13)

то подставив в (3.13) вместо Е его выражение из (3.2), а вместо скорости его значение через дифференциалы ΔI и Δt, получаем

Приравнивая AM из (3.12) и (3.13а), получаем:

откуда

Из соотношения (3.14) следует, что вовлечение в струйный поток окружающего воздуха полностью определяется его угловым коэффициентом или углом расширения струи.

Найдем теперь связь углового коэффициента расширения клуба с коэффициентом вовлечения в него атмосферного воздуха ς к. По аналогии с работой [96], в которой понятие вовлечения используется для струй, запишем выражение для вовлечения вещества в клуб в виде:_

Напомним физический смысл вовлечения — это масса окружающей среды, поступающая в выброс в единицу времени через его единичную поверхность; [Е] = кг/с/кв.м. Поэтому приращение массы выброса в виде клуба AM за интервал времени At запишется так:

ΔM = Е S Δt, (3.16)

где поверхность вовлечения

S = FR m 2;

Rm — усредненное за интервал Δt значение радиуса выброса;

F — коэффициент формы (для сферы F = 4n).

С другой стороны, приращение AM можно связать с приращением эффективного радиуса выброса (Рис. 3.3):

ΔM = ρ mF R m 2ΔR, (3.17)

где ρ m— усредненное в слое AR значение плотности вещества выброса.

Приравниваем (3.16) и (3.17) при учете (3.5) и связи приращения пути выброса Δl со скоростью его движения:

Δl = V Δt.

Получаем

Так как

то из (3.18) следует окончательная связь

ς к= к (3.19)

Из формулы (3.19) следует, что коэффициент вовлечения атмосферного выброса в виде компактного объема в точности равен его угловому коэффициенту в процессе расширения.

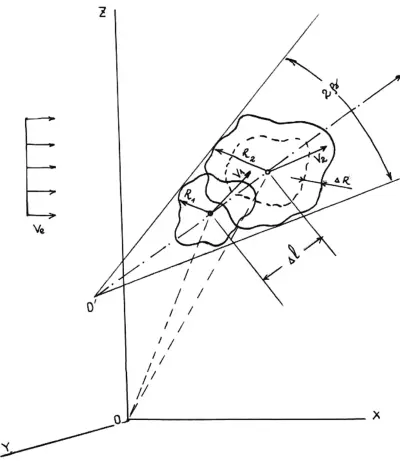

Рис. 3.3. Схема расширения клуба в атмосфере: «1» и «2» — пространственные положения клуба в моменты времени t 1и t 2; 0 — виртуальный центр расширения выброса; ΔR — приращение эффективного радиуса выброса за интервал времени Δt; 1 — ось траекторного движения клуба; → ветровой поток;……. воображаемый контур клуба «2» в момент времени t 1.

Рассмотрим теперь, как по физическим (метеорологическим) характеристикам атмосферы определить ее устойчивость, характеристики расширения струйного потока и вовлечения в него окружающего воздуха.

В предыдущем разделе было показано, что для расчета физических характеристик струйного потока, поднимающегося на большую высоту, необходимо знание характеристик турбулентности атмосферы (коэффициента вовлечения Q или расширения струи (коэффициента углового расширения к).

В настоящее время существуют два способа определения устойчивости (степени турбулентности) атмосферы: с использованием синоптической информации и с использованием информации о высотном изменении метеорологических параметров.

Первый способ основывается на обработке большого экспериментального материала по дымовым струям, проведенной Паскуиллом (Pasquill) и Мидом (Meade). Ссылки на работы, использующие эти данные в обобщенном виде, приводятся в работе [50]. Все многообразие погодных условий по типу турбулентной активности Паскуилл предложил условно разделить на 7 групп. Эти группы характеризуются как скоростью ветра на высоте флюгера — 10 м, так и солнечной инсоляцией (Таблицы № 3.1 и № 3.2).

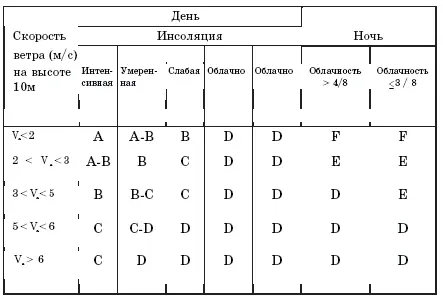

Таблица № 3.1.

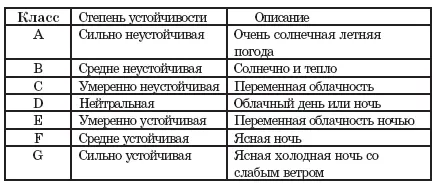

Таблица № 3.2

Степень инсоляции для дневного времени суток (слабая, умеренная или сильная) можно определить с использованием высоты солнца и доли неба, покрытого облаками. Если небо ясное и солнце высокое, то инсоляция интенсивная. Если небо ясное и высота солнца средняя, то инсоляция умеренная. Если небо переменное и солнце высокое, то инсоляция умеренная. Во всех остальных случаях инсоляция слабая.

Другой способ определения класса устойчивости основывается на использовании информации о градиенте температуры атмосферного воздуха на ближайшей к месту происшествия аэрологической станции [90]. Градиент температуры при этом берется в слое 20 — 120 м, а скорость ветра — на уровне флюгера (Таблица № 3.3)
