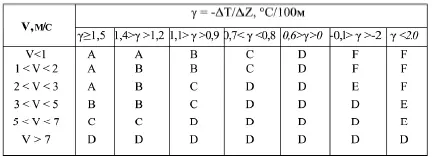

Таблица № 3.3.

Или в слое 2 — 300 м и скорости ветра на уровне флюгера (Таблица № 3.4).

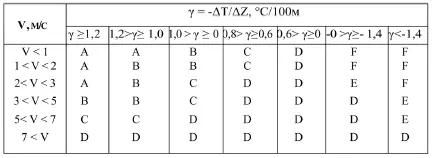

Таблица № 3.4.

Видоизмененная классификация определения классов устойчивости, представленная в Таблице № 3.4 [90] удобна тем, что всегда имеется синоптическая информация о температуре воздуха на высоте 2 м по синоптическим измерениям, а во-вторых слой в три раза толще, чем в Таблице № 3.2. Значит всегда можно воспользоваться одним или более радиозондовым измерением температуры и скорости атмосферного воздуха. Отметим, что для практического использования можно применять любую из Таблиц 3.1–3.4 в зависимости от наличия информации о атмосфере в районе аварии.

В работе [50] делается вывод о том, что методика Паскуилла позволяет теоретические разработки рассеяния загрязняющих веществ хорошо согласовать с экспериментальными данными. Причем стандартные отклонения горизонтального направления ветра σ епри временах осреднения от 10 до 60 мин можно эмпирически связать с измеренными значениями ширины струи и относительной средней концентрацией или дозой для случая непрерывных источников.

На основе этих данных было получено соответствие между группами устойчивости Паскуилла и измеренными значениями σ е. Эти данные приводятся в работе [50].

Запишем их в виде таблицы с учетом полученных нами соотношений для коэффициентов к и ς, и ς к (Таблица № 3.5).

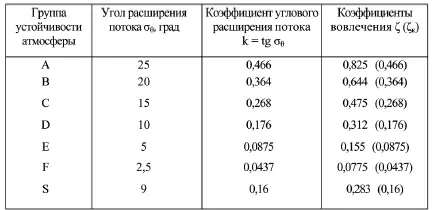

Таблица № 3.5.

Из этой таблицы видно, что при одном и том же угле расширения струи и клуба в струю должно вовлекаться в больше окружающего воздуха, чем в клуб. При одинаковом вовлечении вещества в струю и в клуб расширение струйного потока будет меньше, чем угловое расширение клуба. Этот факт подтверждается данными многочисленных экспериментов. Отметим, что в Таблицу 3.5 не вошел класс, соответствующий очень устойчивой атмосфере (класс G). Кроме того, нами включены значения характеристик расширения потока при покоящемся атмосферном воздухе (класс S-штиль). Устойчивость потока в этом случае полностью определяется турбулентностью вещества струи.

Анализ Таблицы № 3.5 показывает, что числовые значения коэффициентов вовлечения в зависимости от условий окружающей среды могут варьироваться в широких пределах, изменяя массы вовлекаемого в выброс воздуха более, чем в десять раз. Соответственно этим массам будут существенно меняться геометрические, динамические и концентрационные характеристики его вещества. Это подтверждает вывод о недопустимости рассмотрения коэфициентов вовлечения в виде единой постоянной величины независимо от метеопараметров.

Для использования полученных в работах [50] и [90] результатов для случая расчета высокотемпературной струй при аварийных ситуациях типа пожара необходимо сделать допущение о характере стандартных отклонений ветра. Предполагается, что стандартные отклонения направления ветра в горизонтальной σ θи вертикальной σ θплоскостях примерно равны, т. е.

σ θ≈ σ φ= β

где

— дисперсии углов расширения потока в горизонтальной и вертикальных проекциях соответственно;

β = arc tg(dR/ dl).

Физически это означает, что струя имеет практически круглое сечение. Неизотропность поля ветра относительно поперечных осей не нарушает общности рассмотрения и в большинстве практических задач может не учитываться. Этот эффект следует рассматривать для случаев струйных потоков в непосредственной близости от подстилающей поверхности.

Известно, что величины σ θи σ φ, представляющие собой осредненные по времени значения флуктуаций угловых направлений ветра в горизонтальной и вертикальной плоскостях, могут быть получены непосредственно с флюгера.

Подводя итоги этого раздела, можно сформулировать методику нахождения коэффициентов вовлечения, необходимых для создания математических моделей и решения практических задач возникновения и движения в атмосфере газообразных выбросов. Она состоит из трех этапов.

На первом этапе в зависимости от наличия конкретной информации о метеорологических параметрах в месте работы определяется группа устойчивости атмосферы по одной из таблиц 3.1–3.4.

На втором этапе по Таблице № 3.5. находят соответствующую группе устойчивости угловую характеристику расширения турбулентного потока σ θи его коэффициент углового расширения к.

Наконец, по формулам (3.14) или (3.19) определяют числовое значение коэффициента вовлечения ς в струйный поток или ς к в компактный объем (клуб) в зависимости от характера выброса.

Формирование кратковременного выброса существенно зависит не только от расходных характеристик

источника загрязнений и атмосферной турбулентности (через коэффициент вовлечения), но и от формы выброса и от площади его поверхности контакта с атмосферным воздухом. Через эту увеличивающуюся поверхность происходит вовлечение окружающей «холодной» среды, которая определяет газодинамические концентрационные и энергетические характеристики вещества выброса. Рассмотрим на примере истечения газа из сопла, как формируются кратковременные выбросы.

Наблюдения за истечением кратковременных струй из сопел показывают, что форма выброса в зависимости от времени работы ракетного двигателя в первые мгновения меняется от части сферы, ограниченной сегментом вращения, до полусферы. Затем форма выброса может хорошо быть смоделирована как суперпозиция усеченного конуса и полусферы. Увеличение временной координаты для неизменных атмосферных условий приводит лишь к изменению масштаба выброса, остающегося практически самоподобным.

Поскольку истечение из ракетных сопел происходит с большими скоростями, то в первом приближении может быть оправданным подход при котором считается формирование полусферического выброса происходящим за первый шаг интегрирования задачи. Далее выброс представляется суммой полусферы и удлиняющегося усеченного конуса (Рис. 3.4).

Для определения координаты центра масс полусферического выброса х *радиуса R = d 0(Рис. 3.4а) приравняем массы газа в части выброса при х ≤ х *массе газа в части выброса при х > х *.
