Вадим Романов - Прикладные аспекты аварийных выбросов в атмосферу

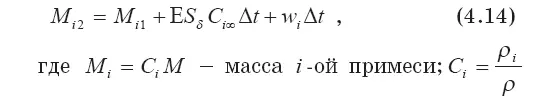

— массовая концентрация i— ой примеси; p i,w i— ее плотность и результирующая скорость образования i — го компонента в результате химических реакций;

массовая концентрация i — ой примеси в окружающем пространстве.

Соотношение (4.14) после деления на Δt и устремления Δt → 0 в дифференциальной форме принимает такой вид:

или, раскрывая дифференциал в левой части и воспользовавшись соотношением (4.9), получаем в окончательном виде уравнение для нахождения массовой концентрации i — ой примеси в химически реагирующем выбросе:

Энергия клуба изменяется за счет вовлечения воздуха окружающей среды, имеющего другую энергию, за счет изменения его высоты, а также за счет протекания химических реакций внутри его объема. Баланс энергии за интервал времени At записывается так:

(MΣ) 2(MΣ) 1 + ES δΣ ∞Δt + w iq xΔt. (4.16)

В этом соотношении: Е и Н — полная энергия и полная энтальпия единицы массы газа;

С ρ, Т — теплоемкость газа выброса при постоянном давлении и его температура; z — геометрическая высота выброса; g — ускорение силы тяжести; J — механический эквивалент тепловой энергии; q x— теплота химических реакций внутри выброса.

В результате вовлечения окружающего воздуха в клуб будет поступать энергия, содержащаяся в наружном воздухе, удельное значение которой записывается так:

где полная энтальпия единицы массы окружающей среды.

Соотношение (4.16) в дифференциальном виде запишется так:

или после раскрывания дифференциала в левой части и использования соотношения (4.9)

Подставив в (4.17) вместо Σ, Е и S δих значения, можно получить соотношение для нахождения температуры вещества клуба. Оно имеет следующий вид:

Дифференциальные уравнения (4.12), (4.13), (4.15), (4.18) дополняются соотношениями для нахождения молекулярного веса, теплоемкости и плотности газовой смеси выброса, а также уравнением состояния газа в виде

Необходимо отметить, что движение клуба в атмосфере является изобарическим. Это означает, что в любой момент времени и на каждой высоте его подъема давление газа внутри выброса в точности равно давлению окружающей среды на этой высоте, т. е. Р = Р ∞. (4.19)

При использовании (4.19) приходим к соотношению связи плотности вещества клуба с его температурой. Оно записывается так:

Термики, в отличие от клубов, характеризуются упорядоченным круговым движением вещества относительно направления их движения. Они имеют грибовидную форму с затупленным по полусфере куполом [101] и порождаются в естественных условиях атмосферной конвекцией. Плотность вещества термика меньше плотности окружающей атмосферы, а эффекты турбулентности доминируют над эффектами вязкости.

Первоначально термик представляет собой компактный объем газа или жидкости, плотность которого отличается от плотности невозмущенной среды. Под действием сил плавучести этот объем приходит в движение, и при его обтекании воздухом возникает кольцевой вихрь. Вовлекающийся воздух из области встречного направления распределяется по боковой поверхности вихря и частично входит в него даже в тыловой области.

Следует отметить, что тороидальное вихревое движение термика отличается как от ламинарного вихревого кольца, так и от полностью турбулизованного клуба, являясь некоторым промежуточным между ними образованием. Это объясняется тем, что окружающий воздух, пришедший через близкую к оси термина область, вначале участвует в ламинарном круговом движении, а затем в области вершины термина турбулизуется, смешиваясь с фронтальным вовлекающимся потоком. Таким образом, тыловая часть термина участвует в ламинарном движении, а фронтальная в турбулентном (см. Рис. 4.1).

Возникает конус [101], вершиной которого является воображаемое «начало» термина, а половинный угол при вершине -12°. Окружающий воздух в конусе от 12° до 15° при вершине захватывается тыловой частью термина. Частицы окружающей среды вне этих конусов термином не захватываются. Отметим, что углы этих конусов меняются в зависимости от угла расширения самого термина, который может изменяться от 8° до 26°. Фактически этот диапазон углов расширения термина соответствует степени турбулизации окружающей среды.

Окружающая термин среда является безвихревой. Причем при его движении отсутствует след, возникающий всегда за твердым телом, то есть трение на поверхности движущегося объема газа отсутствует.

Циркуляция по внешнему контуру термина постоянна при его движении [102]. В этом выражении: V — вектор скорости кругового движения; d s — вектор перемещения по замкнутому контуру.

Отметим, что образования типа терминов возникают при интенсивном «мгновенном» введении вещества иной плотности в среду. Если процесс инжекции затягивается, то турбулизация доминирует над вихреобразованием и возникает клуб — сильно перемешанный компактный объем с практически однородным распределением макроскопических характеристик.

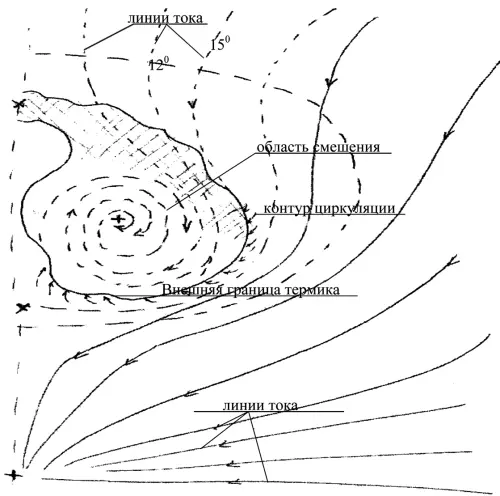

Рис. 4.1. Структура течений среды вне и внутри термина: х — точки торможения; Н— стоки.
