Ричард Фейнман - Том 1. Механика, излучение и теплота

(27.4)

(27.5)

Отметим интересный факт: если мы разделим каждое фокусное расстояние на соответствующий показатель преломления, то получим один и тот же результат! На самом деле, это общая теорема. Она справедлива для любой сложной системы линз, поэтому ее стоит запомнить. Мы не доказали эту теорему в общем виде, а лишь отметили ее применимость для одной поверхности, однако оказывается, что вообще два фокусных расстояния некоторой системы связаны подобным образом. Иногда выражение (27.3) записывают в следующем виде:

(27.6)

Такая форма более удобна, чем (27.3), потому что проще измерить f , чем кривизну и показатель преломления линзы. Если нам не нужно самим конструировать линзу или изучать в подробностях весь процесс, а достаточно достать линзу с полки, то нас будет интересовать только величина f, а не n или R!

Любопытная ситуация возникает, когда s становится меньше f. Что же тогда происходит? При s

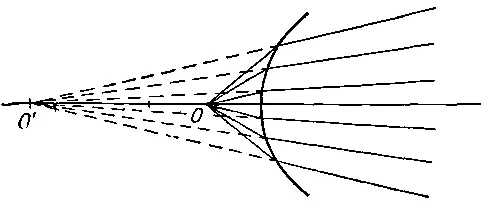

Фиг. 27.3. Мнимое изображение.

Исходящие из точки О лучи преломляются на поверхности, но в фокус не собираются, так как точка О расположена слишком близко к поверхности, и лучи становятся «более чем параллельны». Однако они начинают расходиться так, как будто бы вышли из точки О' вне линзы. Эта точка есть кажущееся изображение, или, как иногда говорят, мнимое изображение.

Изображение О' на фиг. 27.2 называется действительным изображением. Действительное изображение возникает, когда свет действительно проходит через точку. Но если кажется, что свет исходит из некоторой фиктивной точки, не совпадающей с действительным источником, то эта точка и есть мнимое изображение. Следовательно, для отрицательных s' точка О' находится по другую сторону поверхности, и все встает на свои места.

Рассмотрим теперь интересный случай, когда R=∞; при этих условиях (1/s)+(n/s')=0. Иными словами, s'=-ns, что означает, что если из плотной среды смотреть на некую точку в разреженной среде, то она будет казаться дальше в n раз. Мы можем прочитать наше уравнение и наоборот: при взгляде на объект, находящийся в плотной среде за плоской поверхностью раздела, нам будет казаться, что он расположен к нам ближе, чем на самом деле (фиг. 27.4).

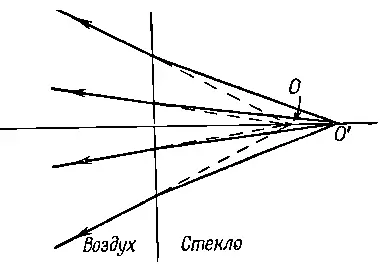

Фиг. 27.4. Плоская поверхность раздела отображает точку О' в точку О.

Когда мы смотрим сверху на дно плавательного бассейна, он кажется нам мельче в 3/ 4раза, чем он есть на самом деле; эта цифра есть обратная величина показателя преломления воды.

Теперь мы могли бы перейти к сферическому зеркалу. Но если вникнуть в смысл сказанного нами ранее, то вполне можно разобрать этот вопрос самостоятельно. Поэтому пусть читатель сам выведет формулы для сферического зеркала, но для этого полезно принять следующие условия:

1) расстояние до объекта s положительно, если точка О расположена слева от поверхности;

2) расстояние до изображения s' положительно, если точка О' расположена справа от поверхности;

3) радиус кривизны поверхности положителен, если центр находится справа от поверхности.

Например, на фиг. 27.2 s, s' и R положительны; на фиг. 27.3 s и R положительны, а s' отрицательна. Для вогнутой поверхности наша формула (27.3) остается справедливой, если считать R отрицательной величиной.

Пользуясь приведенными условиями, можно вывести соответствующую формулу и для зеркала, положив в (27.3) n=-1 (как если бы среда за зеркалом имела показатель преломления -1), и тогда получится правильный результат!

Мы вывели формулу (27.3) простым и элегантным способом, исходя из принципа наименьшего времени; ту же формулу можно, конечно, получить с помощью закона Снелла, если учесть, что углы малы и заменить синусы самими углами.

Рассмотрим теперь другой случай, имеющий большое практическое значение. Большинство линз, которыми мы пользуемся, имеет не одну, а две поверхности раздела. К чему это приводит? Пусть имеется стеклянная линза, ограниченная поверхностями с разной кривизной (фиг. 27.5).

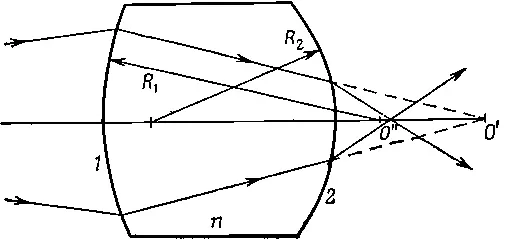

Фиг. 27.5. Построение изображения, даваемого двусторонней линзой.

Рассмотрим задачу о фокусировании пучка света из точки О в точку О'. Как это сделать? Сначала используем формулу (27.3) для первой поверхности, забыв о второй поверхности. Это позволит нам установить, что испускаемый в точке О свет будет казаться сходящимся или расходящимся (в зависимости от знака фокусного расстояния) из некоторой другой точки, скажем О'. Решим теперь вторую часть задачи. Имеется другая поверхность между стеклом и воздухом, и лучи подходят к ней, сходясь к точке О'. Где они сойдутся на самом деле? Снова воспользуемся той же формулой! Находим, что они сойдутся к точке О". Таким образом можно пройти, если необходимо, через 75 поверхностей, последовательно применяя одну и ту же формулу и переходя от одной поверхности к другой!

Имеются еще более сложные формулы, которые могут нам помочь в тех редких случаях нашей жизни, когда нам почему-то нужно проследить путь света через пять поверхностей. Однако если уж это необходимо, то лучше последовательно перебрать пять поверхностей, чем запоминать кучу формул, ведь может случиться, что нам вообще не придется возиться с поверхностями!

Во всяком случае, принцип расчета таков: при переходе через одну поверхность мы находим новое положение, новую точку фокуса и рассматриваем ее как источник для следующей поверхности и т. д. Часто в системах бывает несколько сортов стекла с разными показателями n 1, n 2,...; поэтому для конкретного решения задачи нам нужно обобщить формулу (27.3) на случай двух разных показателей n 1и n 2. Нетрудно показать, что обобщенное уравнение (27.3) имеет вид

(27.7)

Особенно прост случай, когда поверхности близки друг к другу и ошибками из-за конечной толщины можно пренебречь. Рассмотрим линзу, изображенную на фиг. 27.6, и поставим такой вопрос: каким условиям должна удовлетворять линза, чтобы пучок из О фокусировался в О'?
